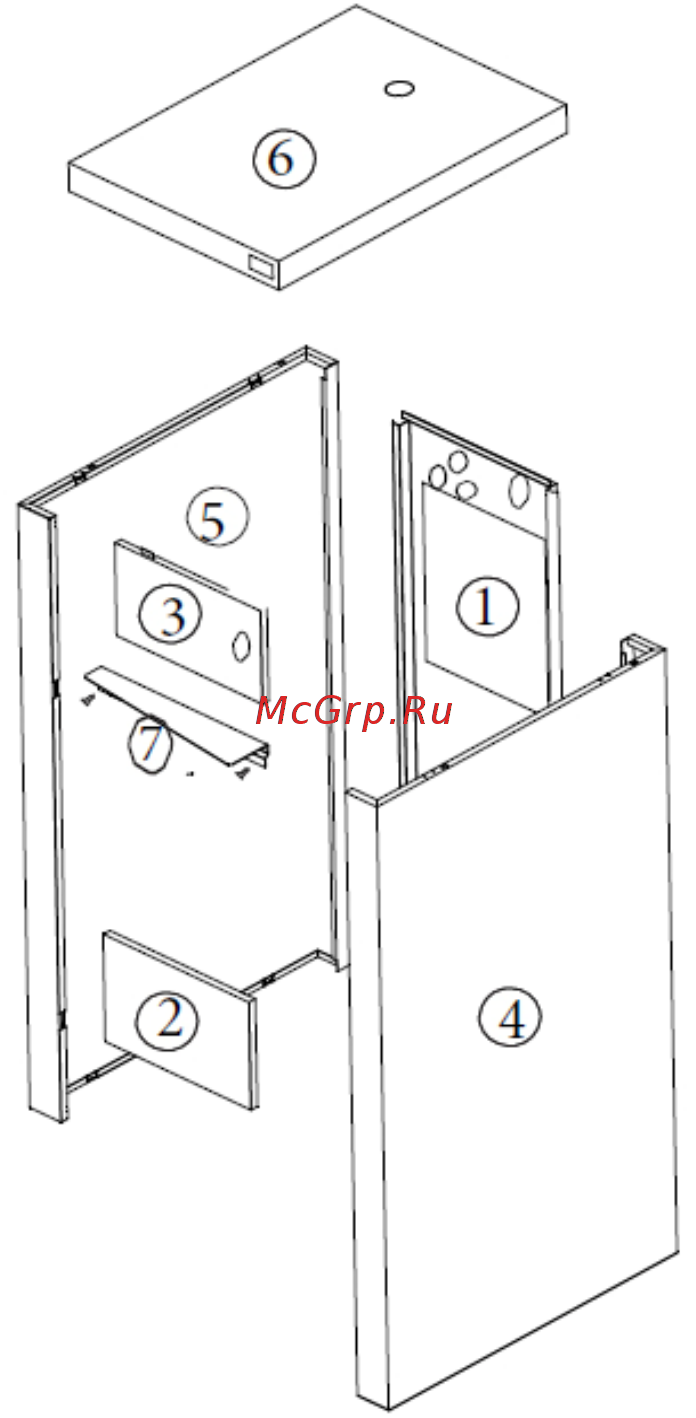

1. Заднюю сторону обшивки (1) надеть на патрубки

подключения котла

2. Переднюю нижнюю сторону (2) закрепите к

стойкам, расположенным на корпусе котла.

3. Переднюю верхнюю сторону (3) также закрепите к

стойкам, расположенным на корпусе котла.

4. Боковые стороны (4) и (5) наденьте на опоры,

расположенные на боковых сторонах основания

котла в квадратные отверстия обшивки и закрепите

на сборные кронштейны, расположенные в верхней

и нижней зонах передней части котла.

5. Верхнюю крышку обшивки (6) установите в пазы

сложенных боковых (4 и 5), передней (3) и задней

(1) сторон обшивки.

6. Защита терморегулятора (7) помещается под

передней верхней стороной (3) и фиксируется

винтами 3,9x16 для боковой и левой сторон

обшивки.

7. Закрепите стороны обшивки винтами 3,9x16.

5.4 СОЕДИНЕНИЕ КОТЛА С ДЫМОХОДОМ

Одним из условий надежной и экономичной работы котла является правильно спроектированные

размеры дымохода и профессионально выполненные соединения котла с дымоходом. Труба должна

обеспечивать достаточную тягу для выхода дыма, при любых условиях. Диаметр дымохода не

должен быть меньше, чем дымохода котла. Все элементы дымохода должны быть герметично

соединены и иметь хорошую теплоизоляцию. В нижней части дымохода следует организовать

сборник конденсата с возможностью доступа для удаления золы и сажи после чистки дымохода.

Дымоход в строительном исполнении (кирпич/камень) должен иметь слой изоляции из минеральной

ваты в середине. Толщина изоляции рассчитывается исходя из территориальных климатических

условий, но не менее 30мм внутри здания и 50мм снаружи здания. Температура дымового газа на

выходе из дымохода должна быть минимум на 30°C выше, чем температура конденсации дымовых

газов.

Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла.

Для правильного выбора дымохода необходимо рассчитать параметры дымохода согласно

диаграмме на рисунке 5. Окончательные размеры должны быть рассчитаны специалистом с учетом

конструктивных особенностей здания, где установлен котел, расположения дымохода по

отношению к розе ветров, рельефу местности и высоте рядом стоящих зданий и сооружений,

деревьев и т.д.

Допустимое расстояние между патрубком выхода дымовых газов из котла и вертикальным

дымоходом составляет максимально 600 мм, а минимально – 300 мм. Соединение патрубка выхода

дымовых газов с дымоходом выполняется под наклоном 30°–45° (рис. 3). Чтобы исключить

попадание конденсата с внутренних стенок вертикальной части дымохода в котел необходимо

выполнять врезку дымохода от котла в вертикальную часть дымохода на 10 мм глубже внутренней

поверхности вертикальной части дымохода. Дымоход, соединяющий котел с вертикальным

дымоходом, должен иметь теплоизоляцию из минеральной ваты толщиной 30–50 мм или

аналогичную по своим свойствам изоляцию.

Сборка дымоходной трубы должна выполняться согласно монтажной схеме, которая имеется в

комплекте поставки.
