При работе, электрокаменка, всегда горячая. На рисунке Figure 5, показано безопасное

расстояние, для установки теплозащиты.

Электропроводка и установка



Только опытный электрик, должен проводить подключение каменки, из соображений надежности

и безопасности!



Установка, должна проводиться строго в соответствии с местными законами и

нормативами по надежности и безопасности подключений электрооборудования!

Несоответствие параметров напряжения может вызвать замыкание и пожар.



Кабель подключения должен быть заизолирован в резину, типа H07RN-F, или его аналог.

Заполнение воды вручную:

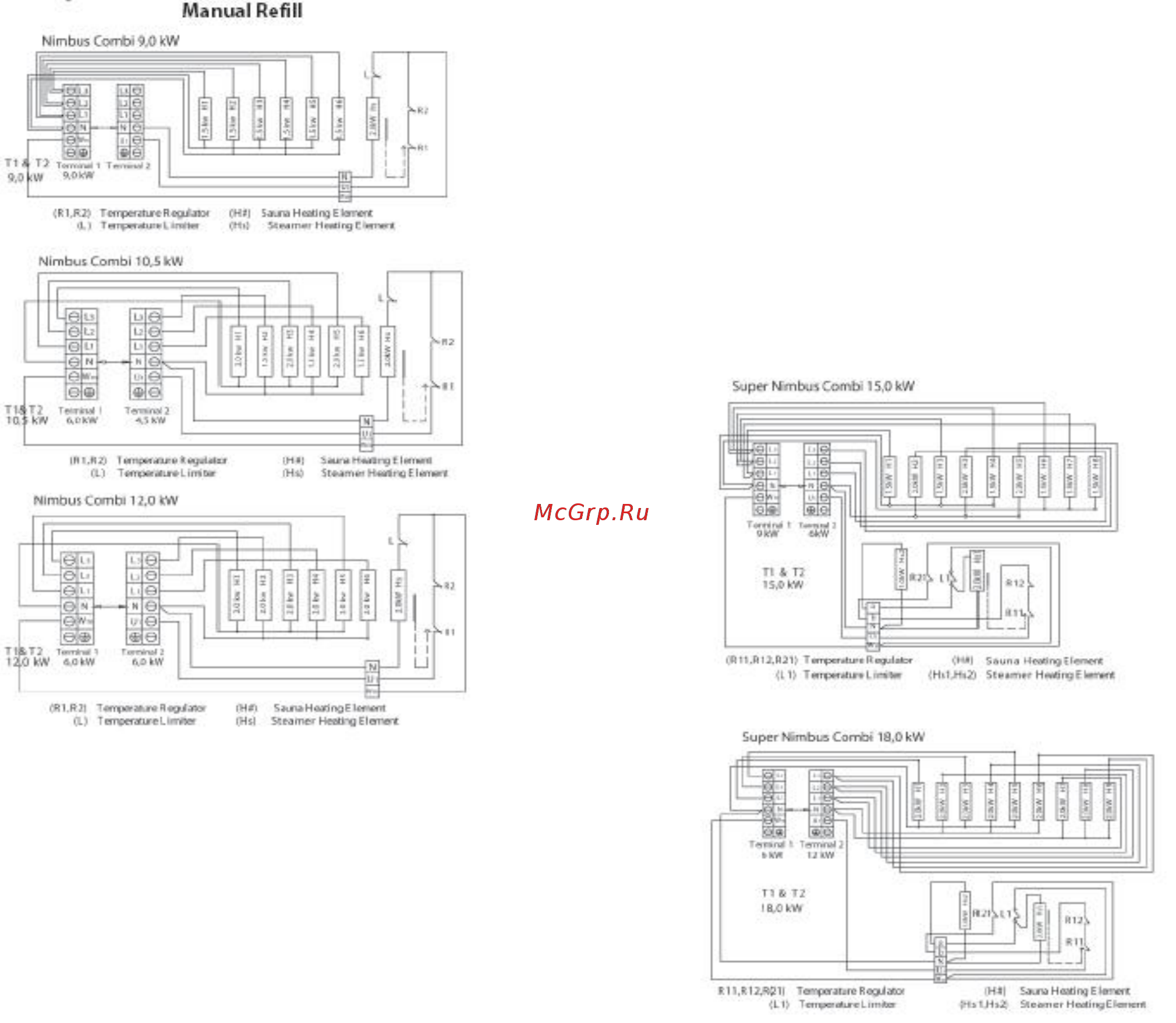

(Схемы для: Nimbus Combi 9,0kW, 10,5kW, 12kW, 15kW, 18kW)

Т1 – клеммная группа 1

Т2 – клеммная группа 2

R1 – регулятор температуры

R2 – регулятор температуры

L – ограничитель температуры

H# - нагревательный элемент сауны

Hs – нагревательный элемент парогенератора
