30 / 35

Kuva, bild, picture, pис 2.4.1.Suojaetäisyydet yhdysputkella

Skyddsavstånd med anslutningsrör

Safety distances with connection pipe

Безопасные расстояния при соединительной трубе

Suojaetäisyyksien pienentäminen. Mitat millimetreinä.

Minskning av skyddsavstånden. Måtten är i millimeter.

Reduction of safety distances. Measurements in millimeters.

Уменьшение безопасных расстояний. Размеры в мм.

1. Eristämätön yhdysputki

Oisolerat anslutningsrör

Uninsulated connection pipe

Неизолированная соединительная труба

2. Palava-aineinen materiaali (jos ei suojalevyä, min. etäisyys kiukaasta 1000mm)

Brännbart material (om ingen skyddsplåt används är avståndet 1000 mm från ugnen)

Flammable material (minimum distance from stove 1000mm if no protectors)

Сгораемый материал (при отсутствии защиты мин. расстояние от каменки – 1000 мм)

3. Paloeristelevy, 30mm korokkeilla irti seinästä, ilmarako lattiaan 30mm Koroke 30mm

Brandisoleringsskiva, med förhöjningar på 30 mm från väggen, en 30 mm luftspringa till golvet

Förhöjning 30mm

Fireproof platform, on supports, 30mm from the wall, air clearance from floor 30mm. Platform

30mm

Огнеупорная изоляционная плита, на проставках 30 мм от стены, воздушный зазор от пола

30 мм, подставка 30 мм.

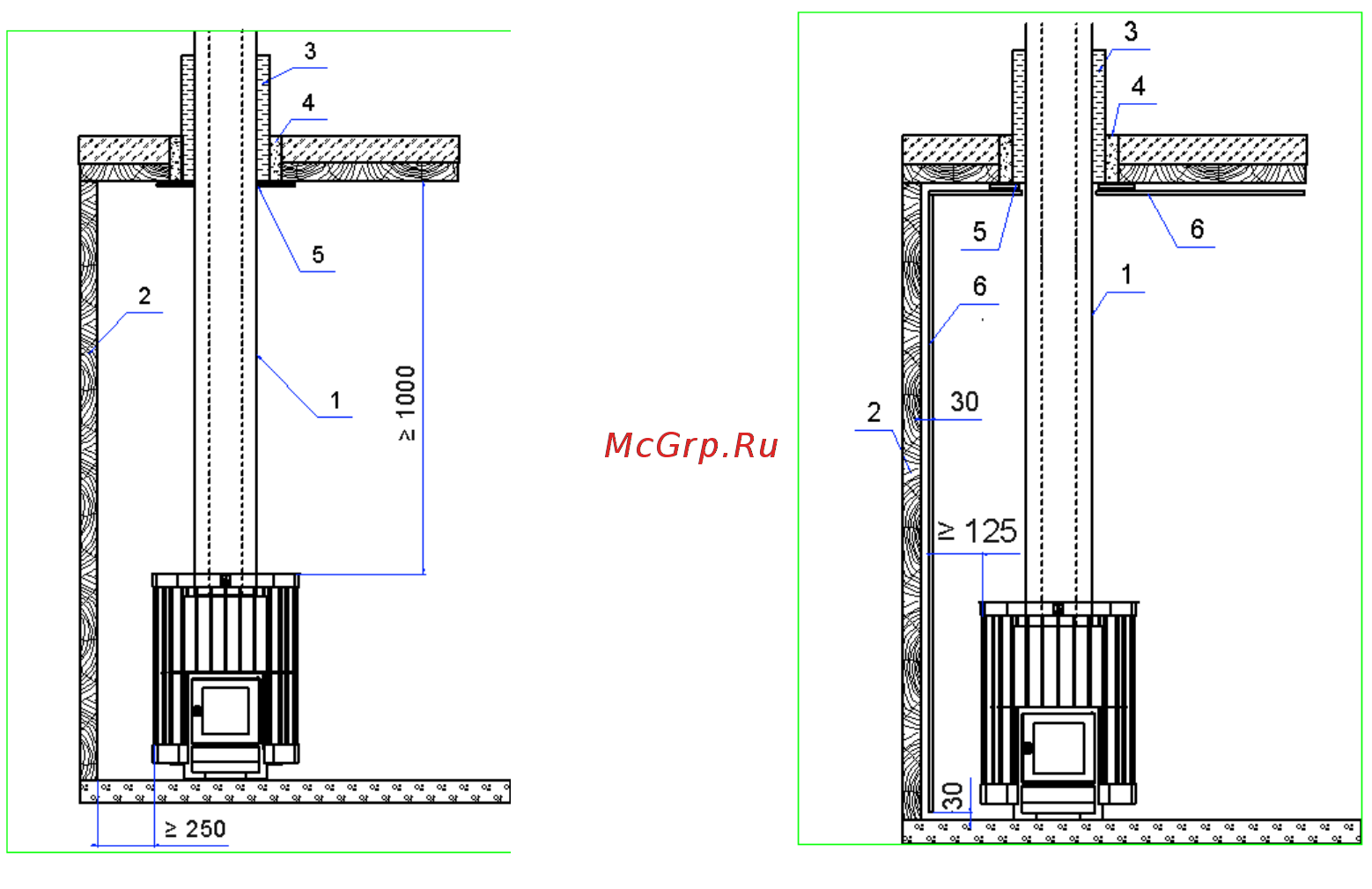

Kuva, bild, picture, pис 2.4.2. Suojaetäisyydet eristetyllä piipulla

Skyddsavstånd med isolerad skorsten

Safety distances with insulated flue pipe

Безопасное расстояние при изолированной трубе

Suojaetäisyyksien pienentäminen. Mitat millimetreinä.

Minskning av skyddsavstånden. Måtten är i millimeter.

Reduction of safety distances. Measurements in millimeters.

Уменьшение безопасных расстояний. Размеры в мм.

1. Eristetty piippu

Isolerad skorsten

Insulated flue pipe

Изолированная труба

2. Palava-aineinen materiaali (jos ei suojalevyä, min. etäisyys kiukaasta 250mm)
