100
Глава 5 Подробное описание параметров
7: FC: выбор комбинации задания частоты
Параметры настройки частоты: если функция «FC: выбор комбинации задания частоты»
активирована и принята, опорная частота определяется комбинацией настроек частоты 1
для Р0.06; если же данная функциональная клемма отключена, опорная частота определя-
ется комбинацией настроек частоты 1 для Р0.05. В процессе работы преобразователя
режим настроек частоты может переключаться через клемму FC для гибкого управления
выходной частотой преобразователя.
8÷9: Рабочий сигнал толчкового хода (FJOG/RJOG)
Если параметру присвоено значение 8 или 9, клемма служит для выдачи команд прямого/
реверсного толчкового хода (FJOG/RJOG). Когда преобразователь работает не в режиме
команды ХОД (нулевая частота на выходе), то через эту клемму можно подать команды пря-
мого или обратного (реверсного) толчкового хода, как показано на рисунке 5.16. Заданная
функция толчкового хода клеммы не ограничивается описанным в разделе Источник
настройки команд управления (Р0.07). Значения частоты толчкового хода и времени раз-
гона/замедления в режиме толчкового хода могут быть заданы через P2.00 — P2.02.
P2.00
Толчковый ход
Время
Рабочая частота

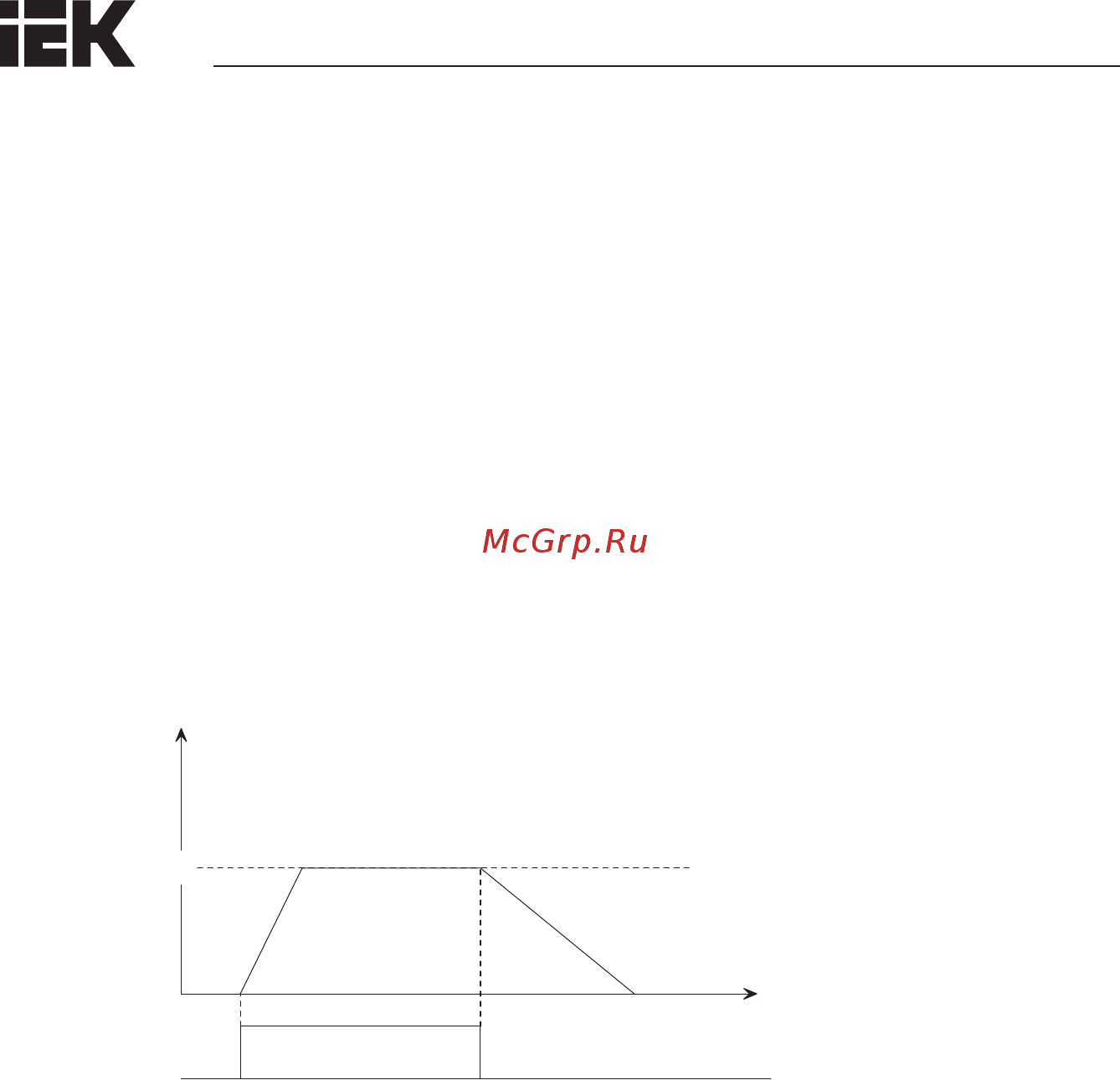

Рисунок 5.16 – Рабочий сигнал толчкового хода
10÷12: UP/DOWN: действия с командами «УВЕЛИЧИТЬ/УМЕНЬШИТЬ»
• Когда значение параметра P0.05 выставлено на 4, значение частоты соответствует сумме частот
от источников 1 и 2.
В начале рабочего цикла и вне зависимости от того, подключены ли обе клеммы УВЕЛИЧИТЬ/
УМЕНЬШИТЬ или нет, значение опорной частоты будет соответствовать сумме начального значения
«увеличить/уменьшить» и заданной частоты 2. Если какая-либо из клемм УВЕЛИЧИТЬ/УМЕНЬШИТЬ
подключена, частота будет увеличиваться или уменьшаться пропорционально значению «увеличить/
уменьшить» (P3.16), а диапазон частот «увеличить/уменьшить» будет равен величине (частота источ-
ника 2 — P3.17) — (частота источника 2 + P3.17). Если функция клеммы УВЕЛИЧИТЬ/УМЕНЬШИТЬ
не активирована, опорная частота «увеличить/уменьшить» будет постоянной. Если команда «увели-
чить/уменьшить» не принята, то нажатием кнопки СТОП можно сохранять / не сохранять значение
«увеличить/уменьшить» в соответствии с выбором места хранения значений увеличить/уменьшить
P3.18. Но если функция «увеличить/уменьшить» активирована, при нажатии кнопки СТОП значение
увеличить/уменьшить будет сохранено как начальное, как показано на рисунке 5.16.
