20
Старт
Провода подключены в соответствии с инструкцией
Провода подключены
правиль но
Входное
напряжение
в норме
Включите питание
На дисплее
отображается: 0,00 Гц
Слышен звук
втягивания
контактора?
На дисплее отображается ошибка
CCF2 или дисплей не работает
Ошибка питания или силовой части П Ч
Отключите входной автомат и
входной кабель.
Найдите причину неисправнос ти
Подача напряжения
прошла успешно
Нет
Нет
Нет
Да
Да
Да
Да
Нет

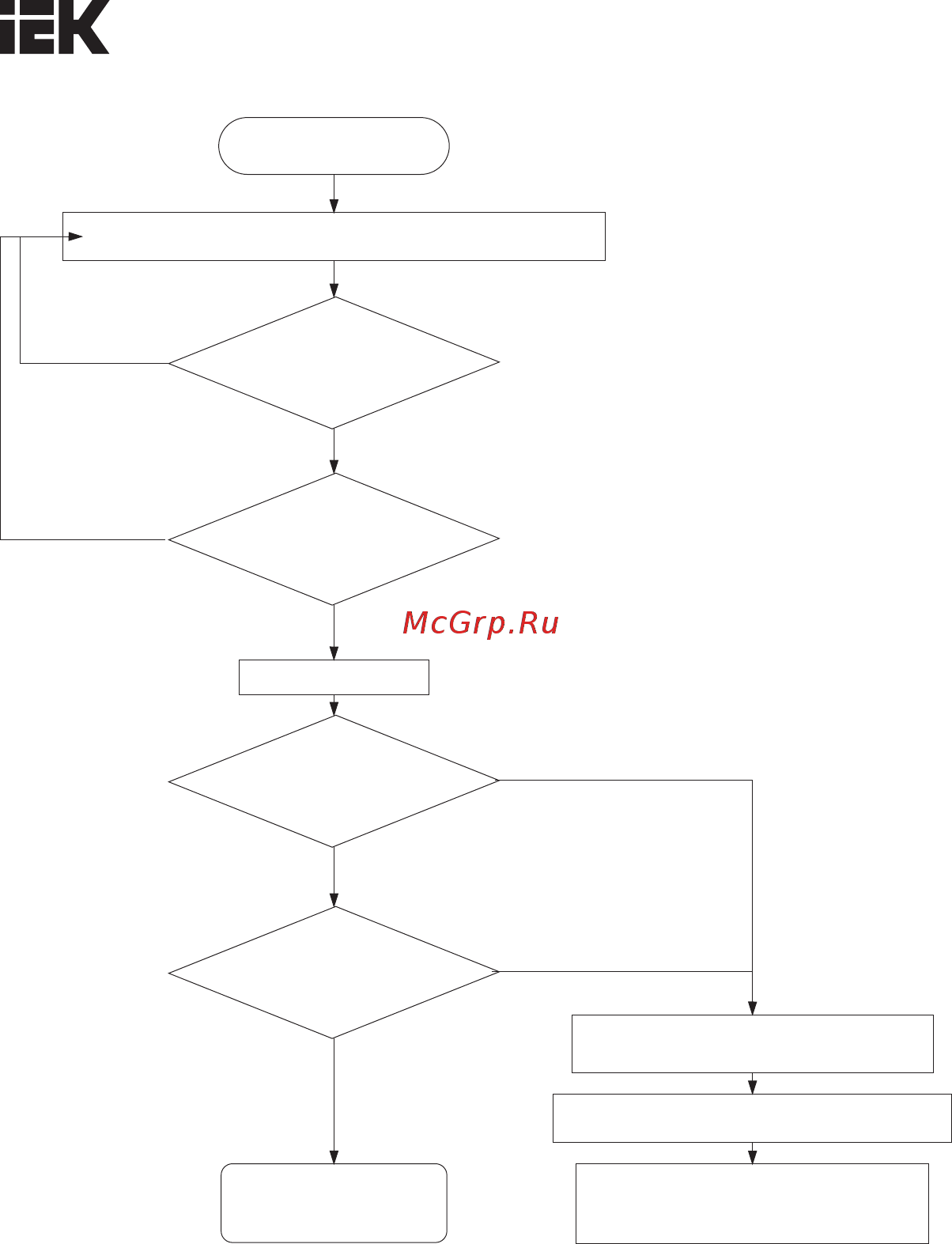

Схема 3.6 Процесс функционирования мощности преобразователя
