МОНТАЖ

ВНИМАНИЕ! Прибор выполнен не в водозащищенном корпусе. Погружать в воду

допускается только измерительную часть – электрод. Прибор допускается использовать

только внутри помещения с температурой воздуха от -0 до 60C и относительной

влажностью не более 90%.

Важно: Тщательно проверьте Ваши контакты, прежде чем подключать контроллер к

источнику питания. Неправильные соединения могут привести к короткому замыканию.

1. Вытащите содержимое из упаковочной коробки.

2. Вставьте контроллер в панель. В панели должно быть вырезано прямоугольное отверстие

размером 67 мм x 67 мм.

3. Вставьте контроллер в панель через отверстие в панели.

4. С задней стороны контроллера сдвиньте металлическую квадратную опорную раму так, чтобы

она надавила на внутреннюю часть панели. Рама может сидеть очень туго на задней стороне

контроллера.

5. Положите на верхнюю сторону контроллера одну длинную скобу стороной с выступом вверх.

Вставьте короткую скобу в слоты на контроллере так, чтобы она села вплотную к длинной

скобе.

6. Подвиньте длинную скобу в сторону лицевой стороны контроллера так, чтобы передний конец

прижимался к опорной раме (или панели, если опорная рама не используется).

7. Вкрутите винт, находящийся в отверстии длинной скобы в отверстие в короткой скобе.

Затяните винт, но не перетяните его.

8. Сделайте то же самое для скобы на нижней стороне контроллера. Затяните обе скобы

равномерно.

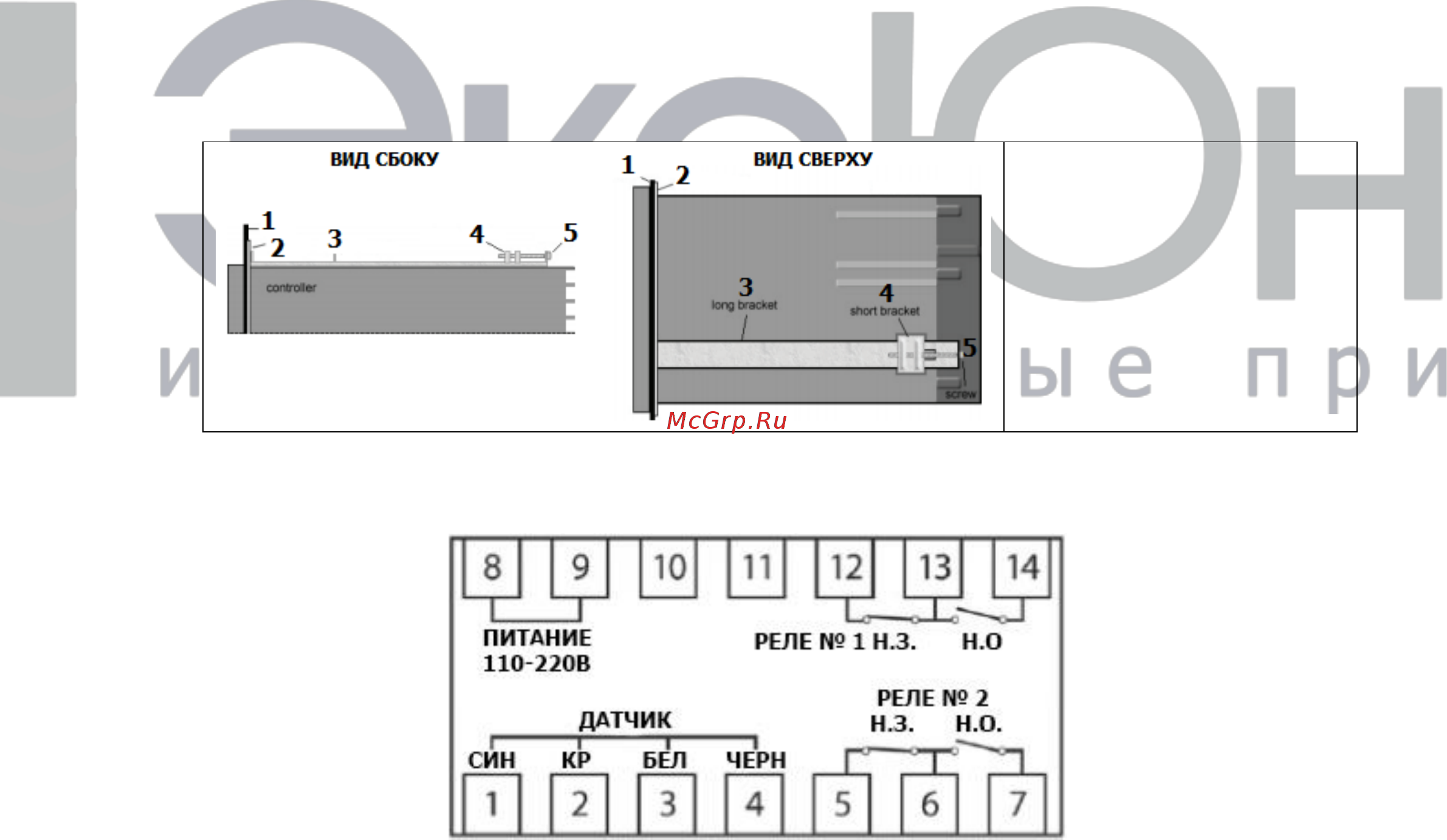

1. Лицевая панель

2. Поддерживающая рамка

3. Длинный кронштейн

4. Короткий кронштейн

5. Крепежный (распорный)

винт

9. Посмотрите схему контактов контроллера, расположенных на его боковой стороне:

10. Пока не подключайте контроллер к источнику питания! Подсоедините чёрный шнур

питания к контактам 8 и 9 (для питания от источника с напряжением 110 или 220 В). Не имеет

значения, какого цвета провод подсоединяется к какому контакту. Затяните крестообразной

отвёрткой крепёжные винты. Если Вы находитесь в США или другой стране, где используются

вилки/розетки типа A или B, подсоедините к вилке адаптер, входящий в комплект поставки.

11. Подсоедините устройство (вентиль, насос, и т.д.), управляемое верхним пределом (CP2) с

помощью релейного шнура (не входит в комплект поставки) к контактам 13 и 14, если Вы
