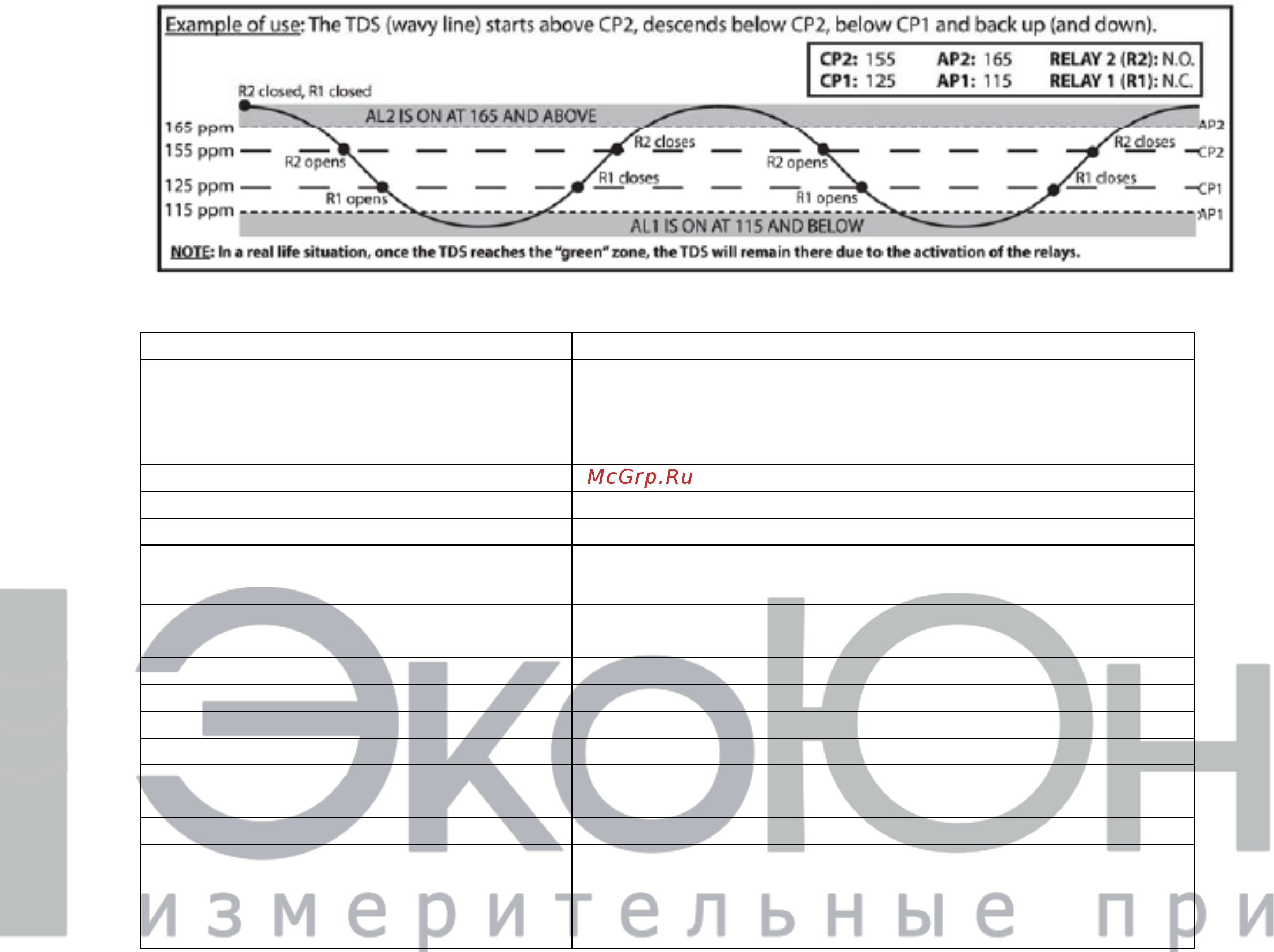

Пример настроек и использования функционала прибора:
На рисунке обозначены:
Обозначение на англ.
Перевод на русский яз.
Example of use: The TDS (wavy line)
starts above CP2, descends below CP2,
below CP1 and back up (and down).
Пример использования: Минерализация (волнистая линия)
начинается выше контрольной точки CP2, опускается ниже
контрольной точки CP2, опускается ниже контрольной
точки CP1, а затем снова поднимается (и опускается).
R2 closed
Реле R2 замкнуто
R1 closed
Реле R2 замкнуто
RELAY 2 (R2): N.O.
Реле 2 (R2): Нормально разомкнутые контакты
RELAY 1 (R1): N.C.
Реле 1 (R1): Нормально замкнутые контакты
AL2 is ON AT 165 AND ABOVE
Сигнал тревоги AL2 подаётся при минерализации 165 и
выше
R2 opens
Реле R2 размыкается
R2 closes
Реле R2 замыкается
R1 opens
Реле R1 размыкается
R1 closes
Реле R1 замыкается
AL1 is ON AT 115 AND BELOW
Сигнал тревоги AL1 подаётся при минерализации 115 и
ниже
ppm
Частиц на миллион
NOTE: In a real life situation, once the
TDS reaches the “green” zone, the TDS
will remain there due to the activation of
the relays.
ПРИМЕЧАНИЕ: В реальной жизни, когда минерализация
достигает “зелёной” зоны, она остаётся в этой зоне
благодаря работе реле.
КАЛИБРОВКА ДАТЧИКА
1. Завод компании HM Digital калибрует контроллер в растворе KCl с удельной
электропроводностью 1413 микросименсов (растворе NaCl с минерализацией 700 частиц на
миллион). Если Вы хотите повторно откалибровать контроллер, нажмите кнопку CAL
(Калибровка) и удерживайте её в нажатом состоянии. На месте значения температуры будет
мигать значок CAL.
2. Поместите датчик (с надетой втулкой) в калибровочный раствор с известным значением.
3. Нажимайте кнопку UP (Вверх) или Down (Вниз) до тех пор, пока измеряемое значение не
будет совпадать со значением калибровочного раствора.
ЗНАЧКИ КАЛИБРОВКИ
Достигнут максимум диапазона --|
Достигнут минимум диапазона |--
Достигнута середина диапазона CAL (Не мигает)
КАЛИБРОВКА В ДИАПАЗОНАХ ВЫСОКИХ ЗНАЧЕНИЙ: В диапазонах высоких значений показываемое на
дисплее значение будет увеличиваться или уменьшаться примерно на 1% от измеряемого значения
при каждом нажатии кнопки UP (Вверх) или Down (Вниз). Для более точной настройки установите
показываемое значение как можно ближе к желаемому уровню. Затем с помощью маленькой отвёртки
отрегулируйте подстроечный переменный резистор, расположенный на верхней стороне контроллера,
