Установка батарей

Откройте батарейный отсек (11)и вставьте одну батарею 9V (типа

крона) соблюдая полярность, закройте крышку.

Присоедините крепление для нивелирной рейки.

Приемник крепится на нивелирную рейку при помощи крепления.

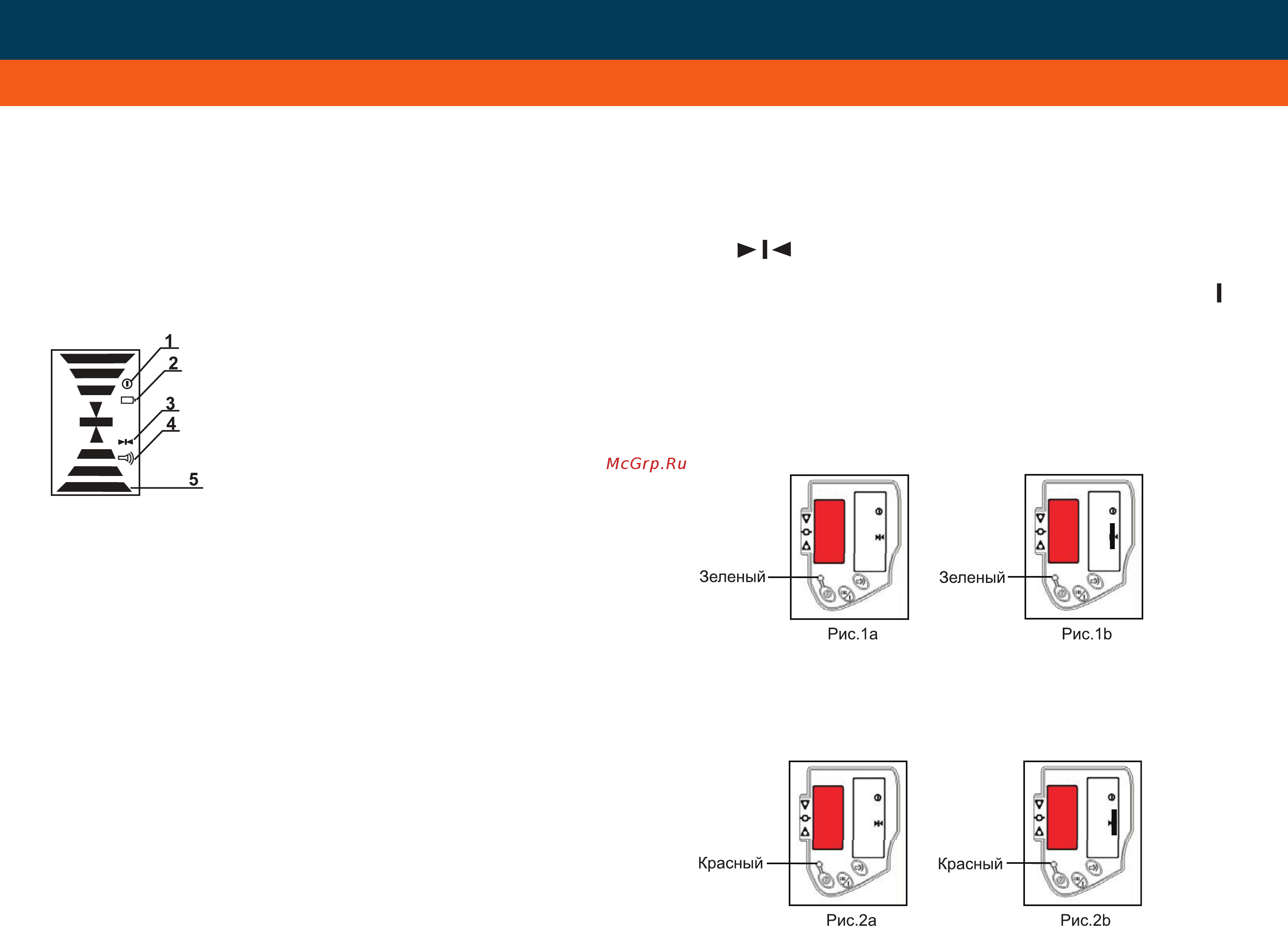

Символы

1.Приемник включен/выключен

2.Индикатор низкого уровня заряда батарей

3.Точность “отличная /приблизительная”

4.Звук включен/выключен

5.Позиция приемника относительно лазерной плоскости

Точность “отличная/ приблизительная”

Приемник FR10 10 может работать в двух режимах точности приема

лазерного луча. Используйте клавишу (4) для переключения между

режимами.

Ротационный режим/мультипризменный режим

Переключением кнопки (6) приемник переводится в один из

режимов приема лазерного луча от ротационного модуля или от

мультипризменного модуля (лазерных вертикальных линий). Для

переключения используйте короткие нажатия (нажатие с задержкой

“включение/выключение”).

Красный светоиндикатор = работа с мультипризменным режимом

(вертикальные линии).

Зеленый светоиндикатор=работа с ротационным режимом

(горизонтальная плоскость).

Точность приемника “приблизительная”=± 2мм на дисплее горит

символ

Точность приемника “отличная” =±1мм на дисплее горит символ

Работа на малом /большом удалении от прибора

При помощи клавиши (4) приемник может быть переведен в один из

двух режимов работы:

Короткая дистанция=работа на расстоянии до 10м.

Длинная дистанция=работа на расстоянии более 15 м.

на рисунке 1а – работа с ротационным модулем/точность

“приблизительная”

на рисунке 1b – работа с ротационным модулем/точность “отличная”
