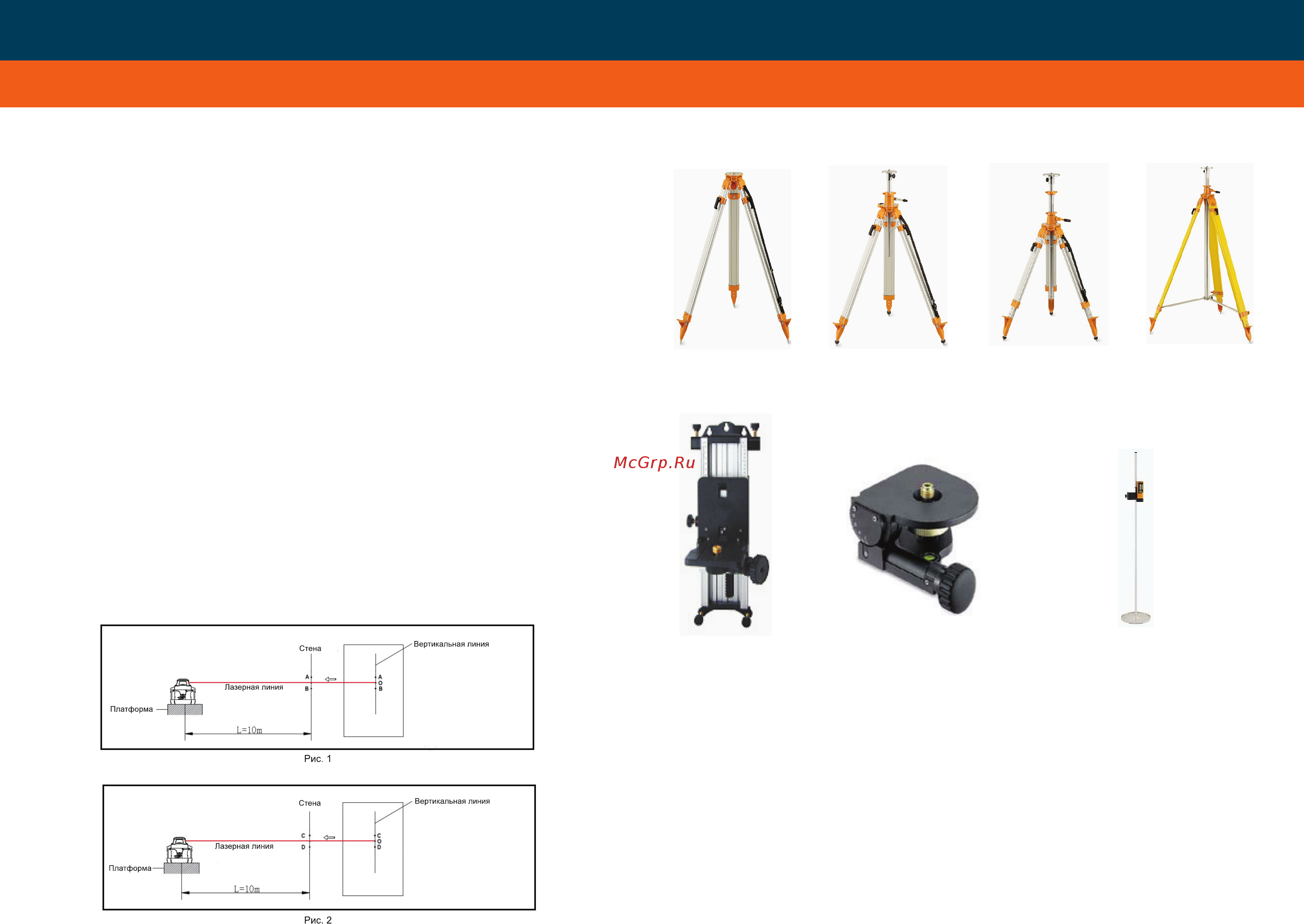

Проверка точности
Как нарисовано на рисунке 1 поверните прибор клавиатурой к стене
на расстоянии 10м от стены. Включите нивелир и “лазерный крест”
на пересечении вертикальной и горизонтальной плоскостей отметьте
буквой А. Поверните нивелир на 180 градусов вокруг оси- “лазерный
крест” на пересечении вертикальной и горизонтальной плоскостей
отметьте буквой В. Измерьте расстояние между точками А и В.
Расстояние не должно превышать 2 мм. В противном случае прибор
требует юстировки. Пометьте середину отрезка АВ точкой О. Как
показано на рисунке 2 поверните прибор ручкой к стене - “лазерный
крест” на пересечении вертикальной и горизонтальной плоскостей
отметьте буквой С. Поверните нивелир на 180 градусов вокруг оси
- “лазерный крест” на пересечении вертикальной и горизонтальной
плоскостей отметьте буквой D. Измерьте расстояние между точками
С и D. Расстояние не должно превышать 2 мм. В противном случае
прибор требует юстировки. В случае требуемой юстировки обратитесь
в сервисный центр. При измерении отрезков точки должны находиться
строго вертикально ( на одной вертикальной линии).
Дополнительные приспособления
Штатив FS23 Штатив FS 30-M Штатив FS 30-L Штатив FS 30-XL
Длина 105-170 см. Длина 65-200 см. Длина 90-285 см. Длина 166-380 см.
Масса 2,5 кг. Масса 5,2 кг. Масса 8,2 кг. Масса 15,6 кг.
Крепление WH1 Поворотное крепление Рейка для установки
для монтажа на стене и потолке для лазерных нивелиров лазерного приемника
Крепление лазера на стене Используется для работы с Ставится для установки приемника
или потолке (например, на наклонной горизонтальной стационарно (контроль рабочей
подвесном потолке). плоскостью в диапазоне от поверхности (пола) на одной высоте.
0 до 90º . Длина трубы-1,5 м.
ø диска-38 см.
