Звуковой сигнал: монотонный звуковой сигнал. А+В. Чем ближе

приемник к положению “на уровне” (С) тем короче становятся

стрелки.

Точное / грубое обнаружение сигнала

Приемник FR 45 имеет два режима точности:

Грубая точность обнаружения - ±2,5 мм

Точное обнаружение - ±1,0 мм

Выбор режима осуществляется с помощью кнопки “ 9 “.

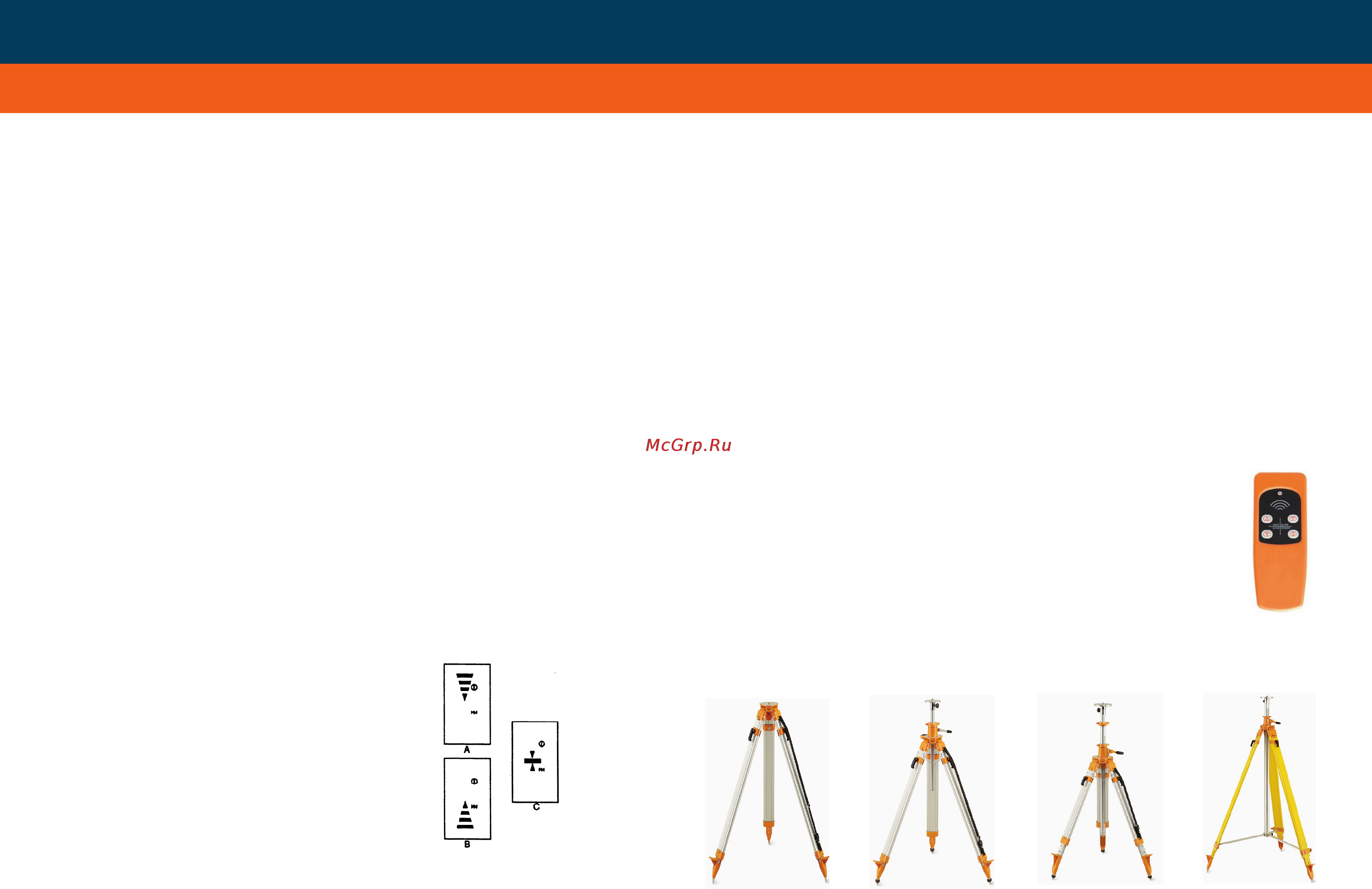

Пульт Д/У

Клавиши на пульте управления аналогичны кнопкам

клавишной панели лазерного нивелира. Кроме : кнопка

включения/выключения “POWER”, которой можно

отключить прибор, но не снова включить его.

Дополнительные приспособления

Штатив FS23 Штатив FS 30-M Штатив FS 30-L Штатив FS 30-XL

Длина 105-170 см. Длина 65-200 см. Длина 90-285 см. Длина 166-380 см.

Масса 2,5 кг. Масса 5,2 кг. Масса 8,2 кг. Масса 15,6 кг.

Звуковой тон 3 (тона)

Время работы 400 часов

Электропитание батарея 9V

Установка батарей

Откройте крышку батарейного отсека “ 7 “ с помощью монеты.

Вставьте 1 -9V АА батарею соблюдайте полярность.

Закройте отсек.

С целью увеличения срока службы батареи приемник автоматически

отключается, если лазерный сканирующий сигнал не принимается в

течение 5 минут.

Установка на нивелирную рейку

Необходимый монтаж приемника FR45 проводится в соответствии

с вышеприведенным рисунком. Приемник крепится с помощью

винтовой струбницы, удобно и надежно закрепляющей прибор на

рейке.

Символы электронного дисплея

1.Индикатор включения

2.Индикатор заряда батареи

3.Точный / Обычный режим

4.Звуковой индикатор вкл. / выкл.

5.Индикатор получения сигнала

Определение лазерного сигнала

А. Переместите приемник ниже:

Звуковой сигнал: частый короткий звуковой сигнал.

В. Переместите приемник вверх

Звуковой сигнал: частый короткий звуковой сигнал.

С. Приемник установлен на уровне:
