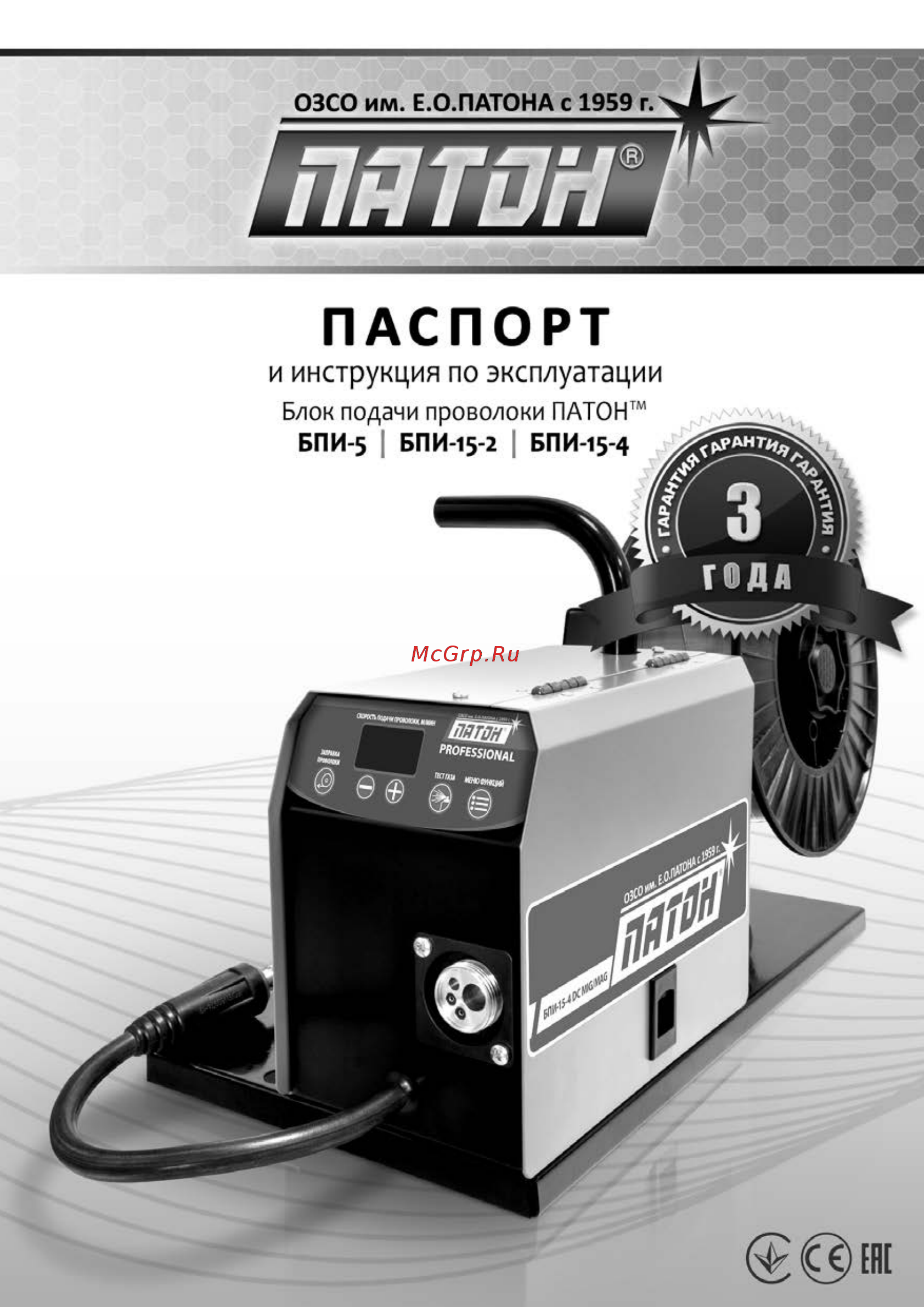

Патон БПИ-5-2-250 РRO DC MIG/MAG Инструкция по эксплуатации онлайн
Содержание
- Общие положения 3
- Содержание 3
- Включает и стабилизирует скорость вращения двигателя подачи проволоки после окончания процесса сварки всё выключается в обратном порядке с нужными задержками все установлено по умолчанию на оптимальные параметры блок наиболее оптимизирован для работы с источниками производства патон и потребует от пользователя минимум времени на адаптацию так как ответные места для разъёмов и установки уже предусмотрены в конструкции 4
- Патон бпи 5 15 2 15 4 mig mag 4
- Ввод в эксплуатацию 6
- Использование согласно назначения 6
- Требования к размещению 6
- Внимание сетевой штекер должен соответствовать напряжению питания согласно техники безопасности используйте розетки с гарантированным заземлением 7
- Внимание схема подключения в источнике силового тока для каждого конкретного случая индивидуальна поэтому не приводится в данном руководстве по эксплуатации блока подачи проволоки ищите её в инструкции по эксплуатации источника силового тока 7
- Для управления включением и выключением внешнего источника силового сварочного тока во время полуавтоматической сварки используется штекер 14 со следующей схемой подключения 7
- Используется только контакты 1 и 2 которые замыкаются в нужные моменты с помощью реле максимальный ток коммутации не более 1 5а максимальное напряжение коммутации не более 220v в момент когда источник должен работать контакты реле замкнуты когд 7
- Осуществляется с помощью силового байонетного разъёма 8 к соответствующему полюсу внешнего сварочного источника как правило для сварки сплошной проволокой подключают к положительному полюсу а при сварке флюсовой проволокой к отрицательному полюс 7
- Подключение контакта силового тока 7
- Подключение штекера управления источником тока 7
- В источниках силового тока производства патон нового поколения уже все предусмотрено поэтому адаптация пройдет с минимальными усилиями достаточно проверить наличие разъёма управления на задней панели источника если он установлен то время уйдет тол 8
- Включение блока подачи проволоки 8
- Внимание на баллон уже должен быть предустановлен редуктор давления оптимальное давление на выходе индивидуально для каждого конкретного случая если вы новичок и нет опыта в установке оптимального давления для сварки конкретного изделия то на пе 8
- Внимание не зажимайте сильно катушку степень зажатия должна быть минимально необходимая для удержания катушки от самопроизвольного вращения если будет больше необходимого то это создаст лишнее усилие на двигатель и в конечном итоге приведет к не 8
- Для крепления катушки используется качественный механизм 9 с внутренним тормозом для предотвращения самопроизвольного вращения катушки для увеличения или уменьшения степени торможения используется винт под пластиковой гайкой 8
- Для проверки наличия подачи защитного газа нажмите кнопку 4 на передней панели блока подачи 8
- Осуществляется с помощью сетевого выключателя 12 на задней панели блока 8
- Подача защитного газа 8
- Установка катушки с проволокой 8
- Шланг от баллона с защитным газом подключается к разъёму 13 на задней панели блока подачи 8
- Внимание не забудьте подключить противоположный полюс источника питания к свариваемому изделию с помощью клеммы масса 9
- Внимание не зажимайте сильно коромысло аналогично как в механизме торможения катушки здесь степень зажатия должна быть минимально необходимая для проталкивания проволоки при не сильном зажатии проволоки рукой 9
- Горелка закрепляется с помощью винтового соединения в разъёме 7 на передней панели блока подачи закрутить максимально до упора 9
- Если вы новичок и нет опыта в установке оптимальной скорости подачи проволоки для сварки конкретного изделия то начинайте со среднего положения скорости подачи проволоки 6 м мин и среднего напряжения на источнике 19в при любом диаметре устан 9
- Заправка проволоки 9
- Качество контакта должно быть обеспечено так как через этот разъём проходит весь рабочий сварочный ток 9
- Конец проволоки запускается через отверстие 10 в задней стенке блока необходимо пропустить через весь металлический механизм подачи проволоки начиная от задней гибкой спирали между роликами до выхода из разъёма kz 2 типа евро фиксировать с помощ 9
- Открыв подъёмную крышку 6 для заправки проволоки поднимите зажимные коромысла вверх для их разблокировки используются пластиковые кулачки 9
- После успешного прохождения предыдущих пунктов подготовки к эксплуатации блок подачи показывает свою полную функциональную готовность после этого блок подачи проволоки готов к работе 9
- После фиксации проволоки коромыслом нажмите кнопку 1 на передней панели и дождитесь когда проволока выйдет из сопла горелки при этом скорость подачи проволоки для удобства нарастает плавно до максимума это видно по индикации на передней панели 9
- Работа блока подачи 9
- Сварку проводить согласно общим рекомендациям для проведения сварочных работ полуавтоматами 9
- Установка сварочной горелки 9
- По умолчанию предварительная продувка защитным газом установлена на 0 5 сек послепродувка 1 5 сек 10
- Цикл сварочного процесса mig mag 2t 10
- Цикл сварочного процесса mig mag 4t 11
- 1 основной отобр параметр скорость подачи 7 0 м мин по умолчанию 12
- A 0 1 5 0сек шаг изменения 0 1сек 12
- A 2 0 16 0 м мин шаг изменения 0 1 м мин 12
- Если установлена система защиты от несанкционированного доступа к меню функций то при нажатии на кнопку 5 на индикаторе не происходит никаких изменений то есть эта кнопка заблокирована чтобы разблокировать необходимо удержать её в нажатом состоянии 12
- Общий список и последовательность функций 12
- Переключение на необходимую функцию 12
- Блок подачи потребляет очень мало как правило не более 100вт поэтому главное условие чтобы выходное напряжение генератора не должно выходить за допустимые пределы 180 260в 13
- Внимание перед тем как открыть блок необходимо выключить его вынуть сетевой штекер дать возможность разрядиться внутренним цепям аппарата примерно 1 мин и только после этого производить остальные действия при уходе установить табличку запрещающую производить включение для того чтобы сохранить блок подачи работоспособным на многие годы необходимо соблюдать несколько правил производить инспекцию по технике безопасности в заданные интервалы времени см раздел правила техники безопасности при интенсивном использовании рекомендуем раз в полгода продувать блок сухим сжатым воздухом внимание продувка со слишком короткого расстояния может привести к повреждению электронных компонентов 13
- Для того чтобы сохранить блок подачи работоспособным на многие годы необходимо соблюдать несколько правил 13
- Законсервированный и упакованный блок подачи проволоки хранить в условиях хранения 4 по гост 15150 69 сроком 5 лет расконсервированный блок подачи должен храниться в сухих закрытых помещениях при температуре воздуха не ниже плюс 5 13
- Комплект поставки 13
- Правила хранения 13
- Режим работы от генератора 13
- С в помещениях не должно быть паров кислот и других активных веществ 13
- Транспортирование 13
- Упакованный блок подачи может транспортироваться всеми видами транспорта обеспечивающими его сохранность с соблюдением правил перевозок установленных для транспорта данного вида 13
- Уход и техническое обслуживание 13
- Гарантийные обязательства 14
- Общие положения 14
- Обязанности пользователя 14
- Правила техники безопасности 14
- Личное защитное оснащение 15
- Меры предосторожности в обычных условиях 15
- Неформальные меры предосторожности 15
- Опасность вредных газов и испарений 15
- Опасность сетевого и сварочного тока 15
- Дата продажи _____ _________________20____ г 16
- Свидетельство о приёмке 16
