Приложение 1.

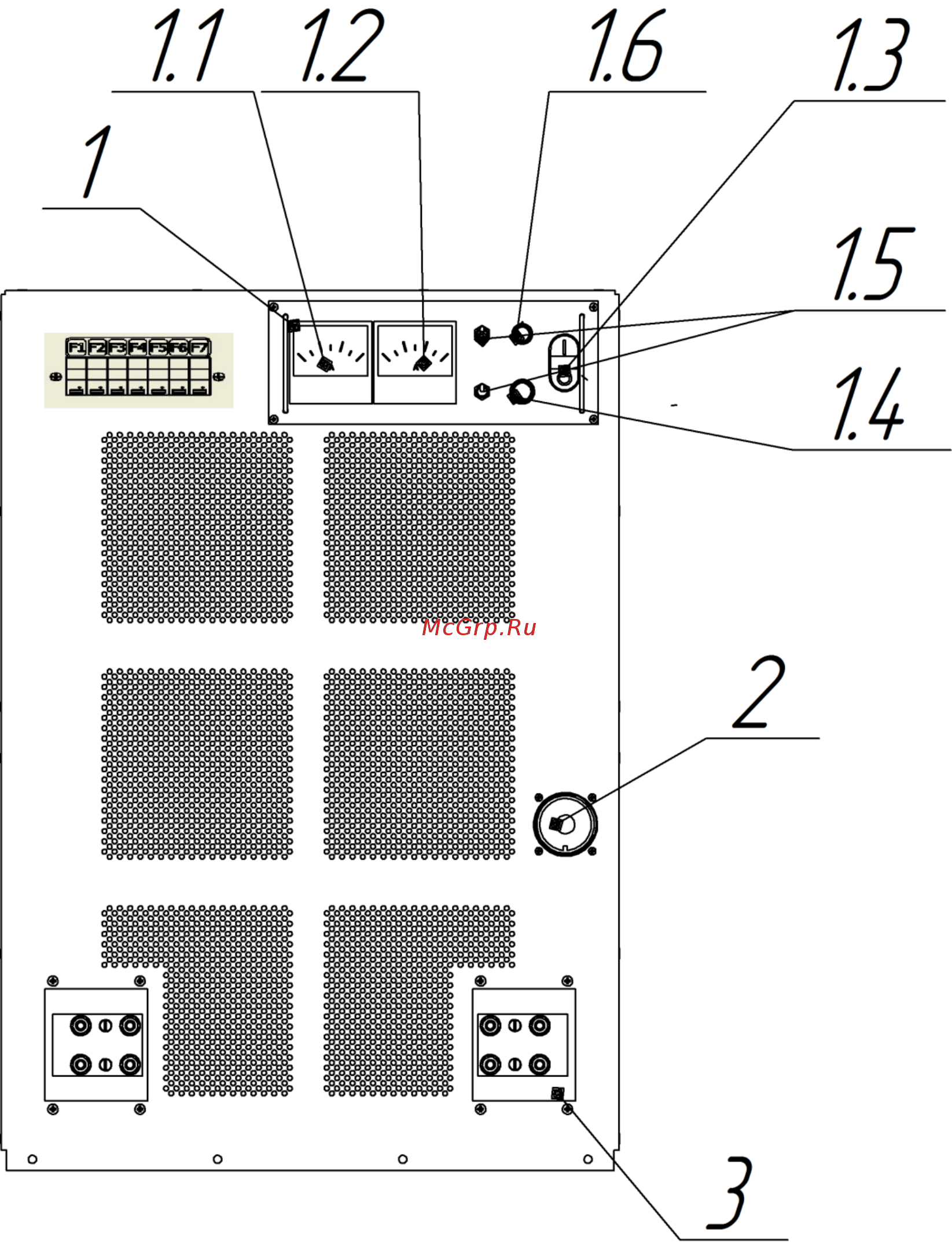

Рис.1 ВДУ-1202П. Панель передняя
1. Блок управления и индикации (1.1 - Вольтметр; 1.2 - килоамперметр;
1.3 - кнопка “Пуск/Стоп”;1.4 – Держатель предохранителя;
1.5 – Тумпблер переключения характеристик и управления;
1.6 – потенциометр);
2. Разъем подключения сварочных автоматов;
3. Шины подключения сварочных кабелей.
