6. КНОПКА ▲/▼
• Нажатие кнопки ▲ или ▼ один раз увеличивает или уменьшает заданную температуру на 1°C. Для
быстрого изменения заданной температуры на пульте дистанционного управления удерживайте
кнопку ▲ или ▼ нажатой в течение 2 секунд. Отпустите кнопку после того, как будет достигнута
требуемое значение, и индикатор температуры на внутреннем блоке изменится соответствующим
образом (температуру нельзя изменить в режиме авто).
• При настройке TIMER ON, TIMER OFF или CLOCK, нажмите кнопку ▲ или ▼ для настройки времени.
(См. кнопки CLOCK, TIMER ON, TIMER OFF).
7. КНОПКА SLEEP
В режиме COOL, HEAT или DRY нажмите данную кнопку, чтобы включить функцию сна. На пульте дистанционного
управления появится значок . Снова нажмите на данную кнопку, чтобы отменить функцию, и значок
исчезнет.
8. КНОПКА TEMP
Нажав данную кнопку, вы увидите заданную температуру внутреннего блока, окружающую температуру
внутреннего блока или окружающую температуру внешнего блока на дисплее внутреннего блока. Настройки

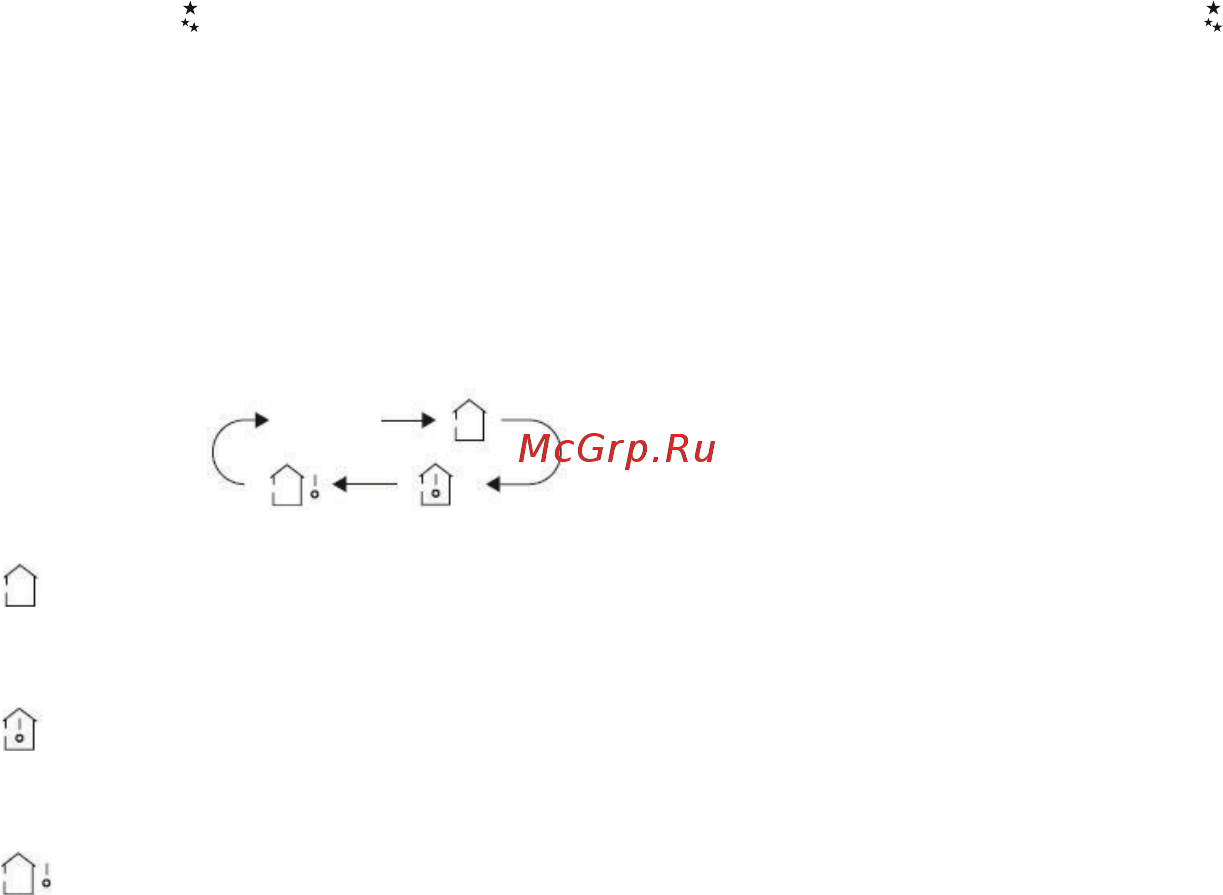

на пульте дистанционного управления выбираются по кругу как показано ниже:
• При выборе или «не отображать» на пульте дистанционного управления индикатор температуры
на внутреннем блоке отображает заданную температуру.
• При выборе на пульте дистанционного управления индикатор температуры на внутреннем блоке
отображает окружающую температуру внутреннего блока.
• Пр и выборе на пульте дистанционного управления индикатор температуры на внутреннем блоке
отображает окружающую температуру внешнего блока
ПРИМЕЧАНИЕ:
• Отображение температуры внешнего блока может быть не доступно в некоторых моделях.
• Отображение заданной температуры при включении устройства установлено по умолчанию. На пульте
дистанционного управления отображение отсутствует.
• При выборе отображения окружающей температуры внутреннего и внешнего блока, индикатор
температуры внутреннего блока показывает соответствующую температуру и автоматически
устанавливает температуру через три или пять секунд.
Не
отображать
12
