20 21

– номер отображаемого тарифа;

– признак группы «3».

Короткое нажатие кнопки «КАДР» последовательно переключает отображение значений энергий за сутки

по тарифам.

Если после перехода в группу было хотя бы одно короткое нажатие (просмотр накоплений по тарифам),

то длительным нажатием кнопки «КАДР» осуществляется просмотр значений энергий за предыдущие сутки.

Переход к следующей группе осуществляется после просмотра нако-

плений за все сутки в группе.

Длительное нажатие кнопки «КАДР» без предварительного корот-

кого нажатия приводит к переходу в следующую группу.

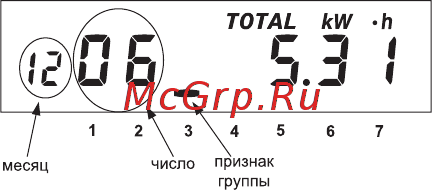

На рисунке 4.3 показано значение 5.31 [kW•h] суммарной актив-

ной энергии, накопленные 6 декабря. Если значение даты равно 0 00,

значит, данные по суточному учету отсутствуют.

Рисунок 4.3

4.2.4 Группа «Служебная информация»

При переходе в эту группу на ЖКИ отображаются (рисунок 4.4):

– текущее время;

– действующий (текущий) тариф;

– признак группы «4».

Короткое нажатие кнопки «КАДР» последовательно переключает отображение окон в группе.

4.2.4.1 Окно «Текущее время и действующий (текущий) тариф»
