ESPAÑOL
3
Es muy importante que las tuberías de aspiración e impulsión posean soportes independientes y queden bien fijadas
para que de esta manera la bomba no soporte su peso ni las vibraciones producidas por el paso del caudal de agua
a traves de ellas. En caso de instalar una tubería de impulsión de gran longitud aconsejamos la instalación de una
válvula de retención para evitar que el golpe de ariete producido por el retorno del agua al parar la bomba
provoque algún desperfecto.
En el caso de utilizar tubería del tipo flexible procurar que sea del tipo no comprimible.
En el momento de hacer las conexiones a la bomba se deben usar siempre racords perfectamente limpios, con la
rosca en perfecto estado y asegurando la estanqueidad solo con cinta de TEFLON (no usar colas o productos
similares), el apriete de estos racores debe hacerse lentamente y con un cuidado especial de no sobrepasar la rosca
interna del cuerpo de bomba.
8. CONEXIÓN ELÉCTRICA
Antes de efectuar cualquier manutención sobre la parte eléctrica del motor asegurarse de que el suministro
eléctrico ha sido desconectado.
La protección del sistema debe basarse en un interruptor diferencial (Ifn=30ma). Y QUE SEA POSIBLE REALIZAR
UNA BUENA CONEXIÓN DE TIERRA, en especial, el borne de tierra debe ser conectado al conductor amarillo/verde
del cable de alimentación. Además, hay que utilizar un conductor de tierra más largo que los conductores de fase,
con el fin de impedir que sea el primero en desconectarse en caso de tracción.
Todos nuestros motores Monofásicos, llevan incorporada una protección térmica, que actúa desconectando la bomba
en caso de aumento de temperatura del motor por sobrecarga, y conectándola de nuevo una vez la temperatura
haya descendido a niveles normales.
Para las versiones Trifásicas, el usuario debe preveer una protección adecuada según la normativa vigente.
Es imprescindible conectar la bomba a la toma de masa o tierra.

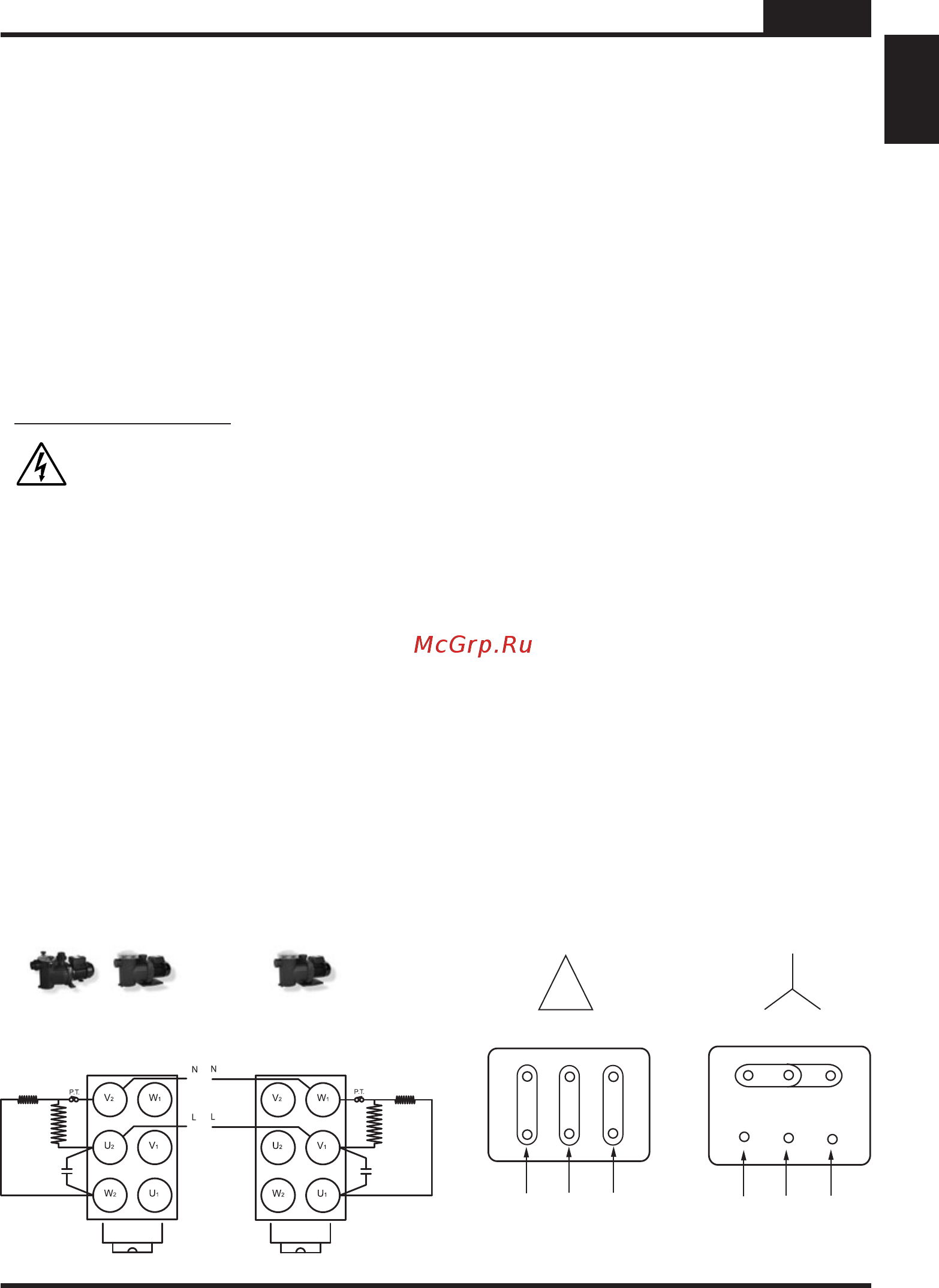

Para efectuar la conexión electrica en los bornes de la bomba deben seguir los esquemas siguientes.
El uso solo esta permitido si la instalación eléctrica cuenta con protecciones de seguridad conformes a las normativas
de seguridad relativas a personas en vigor en el país donde se instale el producto.
1~
3~
230 V
400 V
R
S
T
W2
U2
V2
W1
V1U1
W2
U2
V2
W1
V1
U1
R
S
T
ESPAÑOL
0,50 HP
0,75 HP
1,00 HP
1,50 HP
2,00 HP
3,00 HP
Manual Optima + Winner 2010_Neutre pestanyes correcte 05/04/12 14:26 Página 3
