TURKCE
51
TURKCE
Emiş ve basma hatlarının pompa bağlantısının dışında desteklenmesi çok önemlidir. Tesisatın su akışından
kaynaklanan titreşimlerin pompa bağlantısı ile desteklenmesi mümkün değildir. Uzun mesafeli basma hatlarında
pompanın ani durdurulmasından kaynaklanan su çekicini önlemek için basma hattına çekvalf bağlanması önerilir.
Esnek hortum uygulanacak ise, sıkıştırılamayan tip olması gerekir.
Pompa bağlantısının yapıştırıcı veya benzeri kimyasal çözücüler kullanmadan dişli rakor bağlantısı ile gerekiyorsa
teflon bant yardımıyla dikkatlice ve yavaşça sıkılarak yapılması önerilir.
8. ELEKTRİK BAĞLANTISI
Motorun elektrik bağlantıları ile ilgili bakım yapmadan önce, mutlaka elektrik bağlantısının kesilmesi
gerekir.
Tüm tek fazlı pompalar motor sıcaklığının aşırı yüklenme sonucu artmasında kendini durduran termal koruyucuya
sahiptir ve sıcaklık düştüğü zaman tekrar çalışmasını sağlar. MÜMKÜNSE İYİ BİR TOPRAKLAMA YAPILMALI,
özellikle, toprak terminali, besleme kablosunun sarı/yeşil kablosuna bağlanmalıdır. Ayrıca, çekme durumunda ilk
olarak toprak bağlantısının kesilmemesi için faz kablolarından daha uzun bir toprak kablo kullanılmalıdır.
Üç fazlı pompalar için kullanıcı motor korumasını yerel yönetmeliklere göre pano içerisine monte etmelidir.
Pompaya uygun bir toprak bağlantısı yapmak zorunludur.

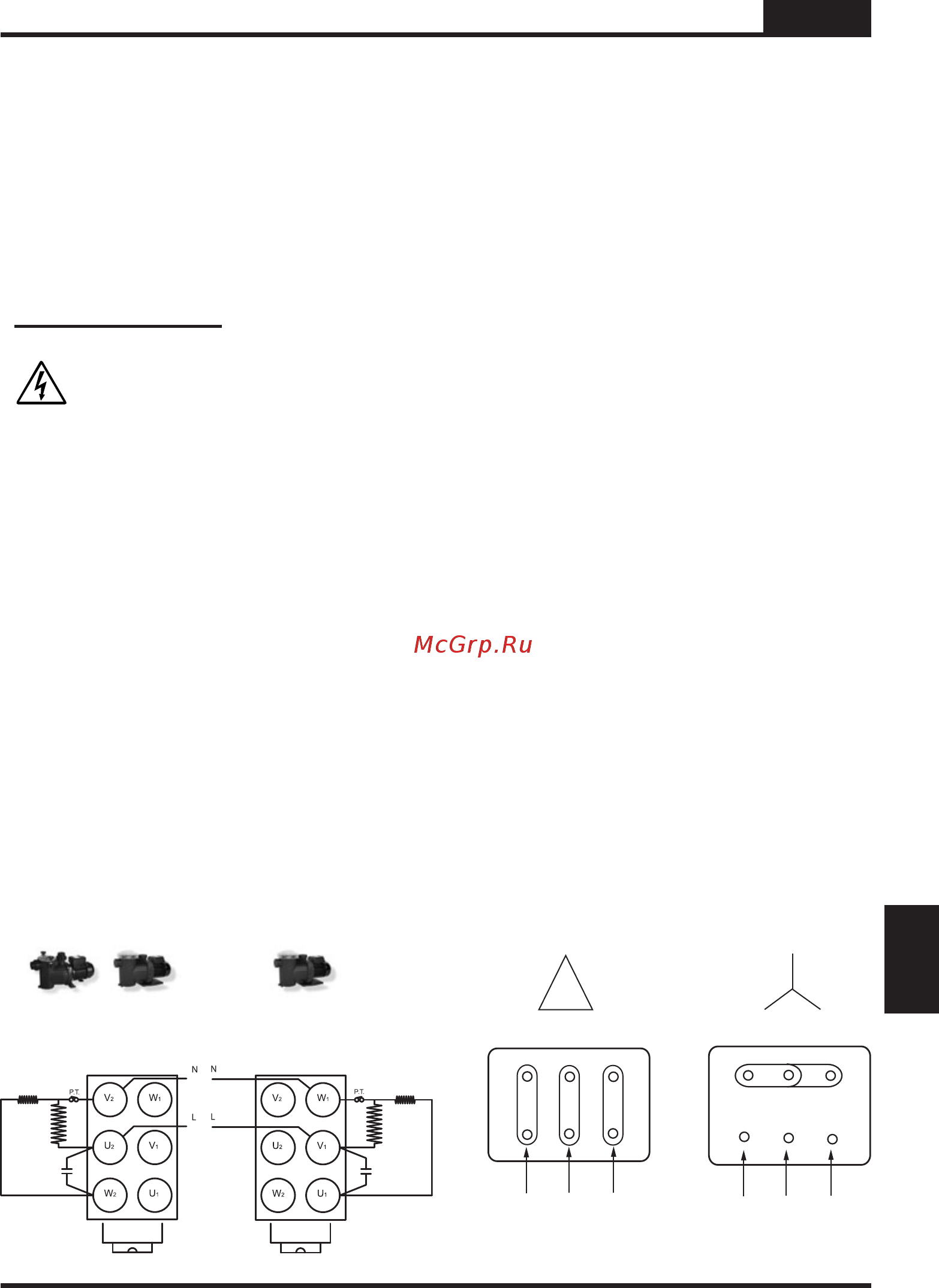

Pompa üzerindeki klemenslere elektrik bağlantısı aşağıdaki şekillerde belirtildiği gibi bağlanır.
Elektrik tesisatı, ürünün kurulumu yapılan ülkede yürürlükte olan kişi güvenliği ile ilgili mevzuata uygun emniyet
korumalarına sahip değilse ürünün kullanılması yasaktır.
1~
3~
230 V
400 V
R
S
T
W2
U2
V2
W1
V1U1
W2
U2
V2
W1
V1
U1
R
S
T
0,50 HP
0,75 HP
1,00 HP
1,50 HP
2,00 HP
3,00 HP
