Приложение Б

(обязательное)

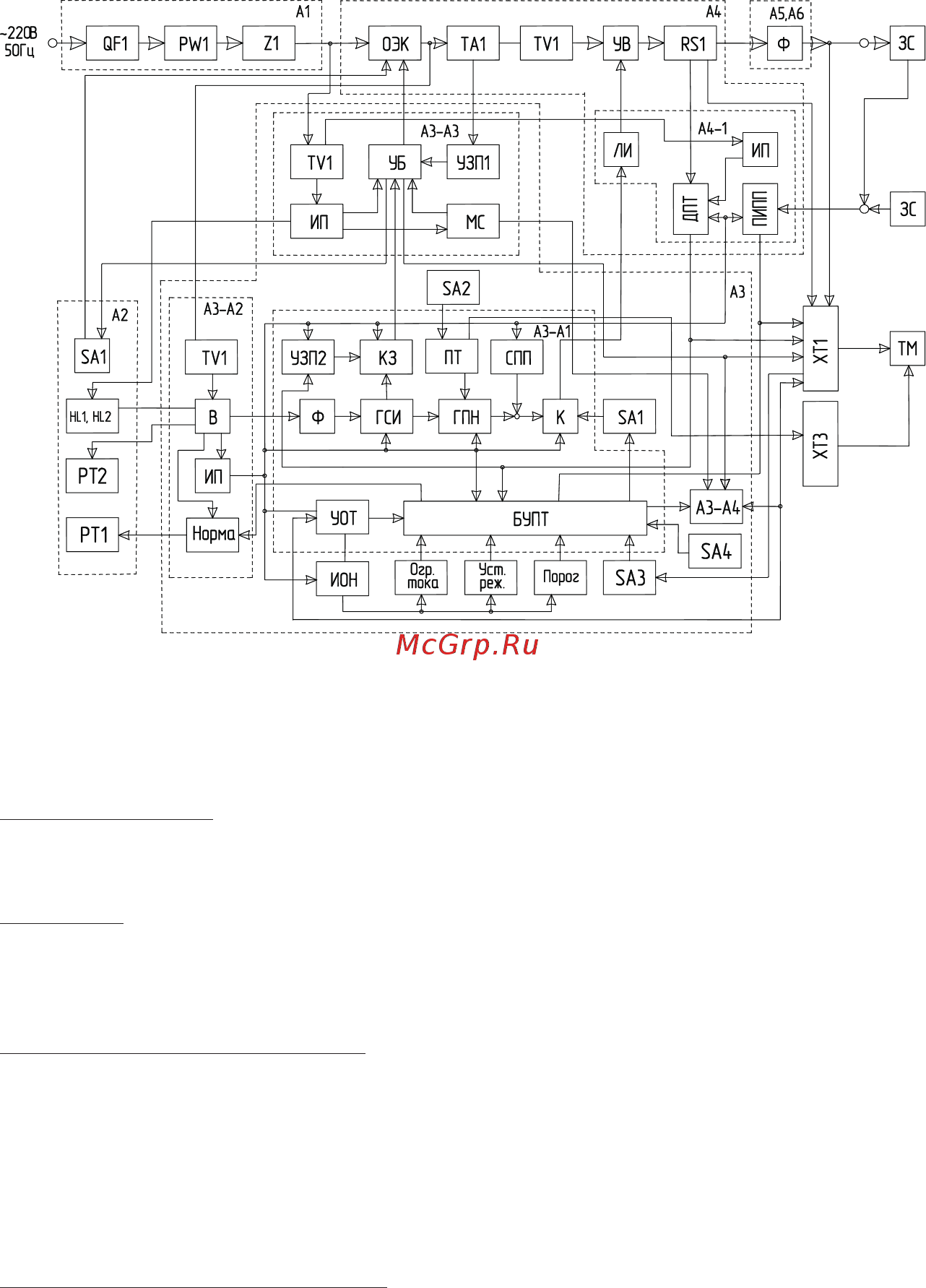

Функциональная схема выпрямителей

ЗС – защищаемое сооружение;

ЭС – электрод сравнения;

ТМ – система телемеханики;

ХТ1 – блок зажимов системы телемеханики;

ХТ3 – дополнительный блок зажимов системы телемеханики.

A1 – блок входной

QF1 – автоматический выключатель СЕТЬ;

PW1 – счетчик электрической энергии;

Z1 – фильтр радиопомех.

А2 – дверь

SA1 – тумблер ВКЛ. включения выпрямителя;

HL1, HL2 – индикаторы единичные СЕТЬ и ВКЛ;

PT1 – Счетчик времени защиты;

PT2 – Счетчик времени наработки.

А3 – блок управления (БУ-2МВ)

ОГР.ТОКА – задатчик уровня ограничения тока в режимах АВТ. ПОТ. и РУЧН. УСТ.;

УСТ. РЕЖ. – задатчик основного параметра в выбранном режиме работы;

ПОРОГ – задатчик порога включения счетчика времени защиты;

SA1 – переключатель РЕЖИМ РАБОТЫ (АВТ. ПОТ. - СУМ., АВТ. ПОТ. - ПОЛЯР., АВТ. ТОК,

РУЧН. УСТ.);

SA2 – переключатель ПРЕРЫВАНИЯ ТОКА («4/1», «8/2», «12/3», «27/3», ВНЕШ.,

ОТКЛ.);

SA3 – переключатель РЕЖИМ УПРАВЛЕНИЯ (ДИСТ., МЕСТН.).

А3-А1 – плата управления (ПУ-2М)

УЗП 2 – узел защиты от перегрузок (I > 1,2Iн.);

КЗ – контроллер защиты;
