ПРИЛОЖЕНИЕ В

(информационное)

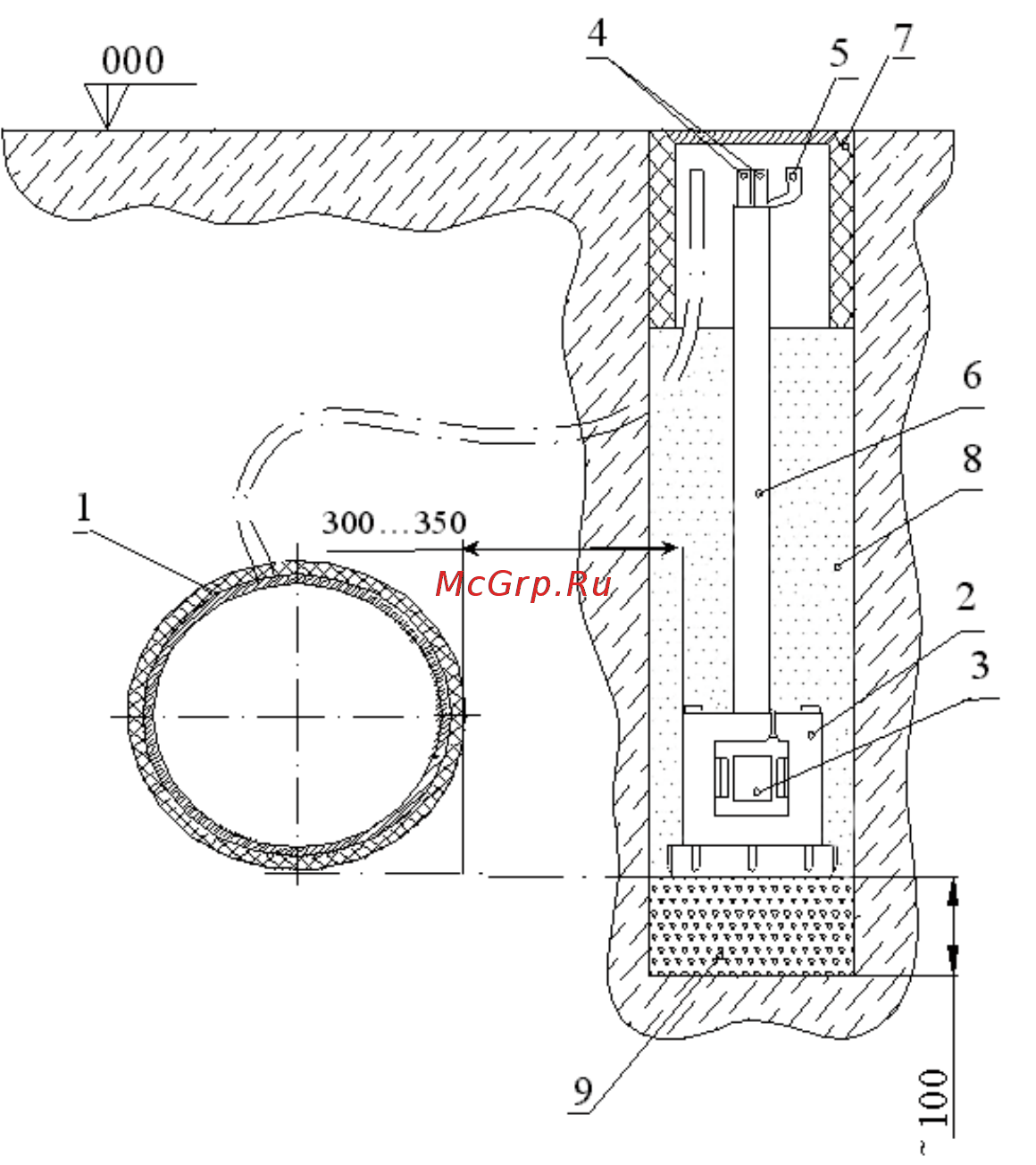

Способ стационарной установки электродов в грунт

1 - подземное сооружение (трубопровод);

2 - электрод сравнения;

3 - датчик потенциала (вспомогательный электрод);

4 - проводники соединительного кабеля от измерительного электрода (красный

или коричневый цвет) и вспомогательного электрода (синий или голубой цвет);

5 - проводник от экранированной оплетки кабеля;

6 - защитный кожух (защитная труба);

7 - ковер;

8 - шурф (засыпанный грунтом);

9 - слой грунта или глины (обеспечивающий электролитический контакт с

мембраной электрода сравнения).

Рисунок В.1
