ПРИЛОЖЕНИЕ Д

(информационное)

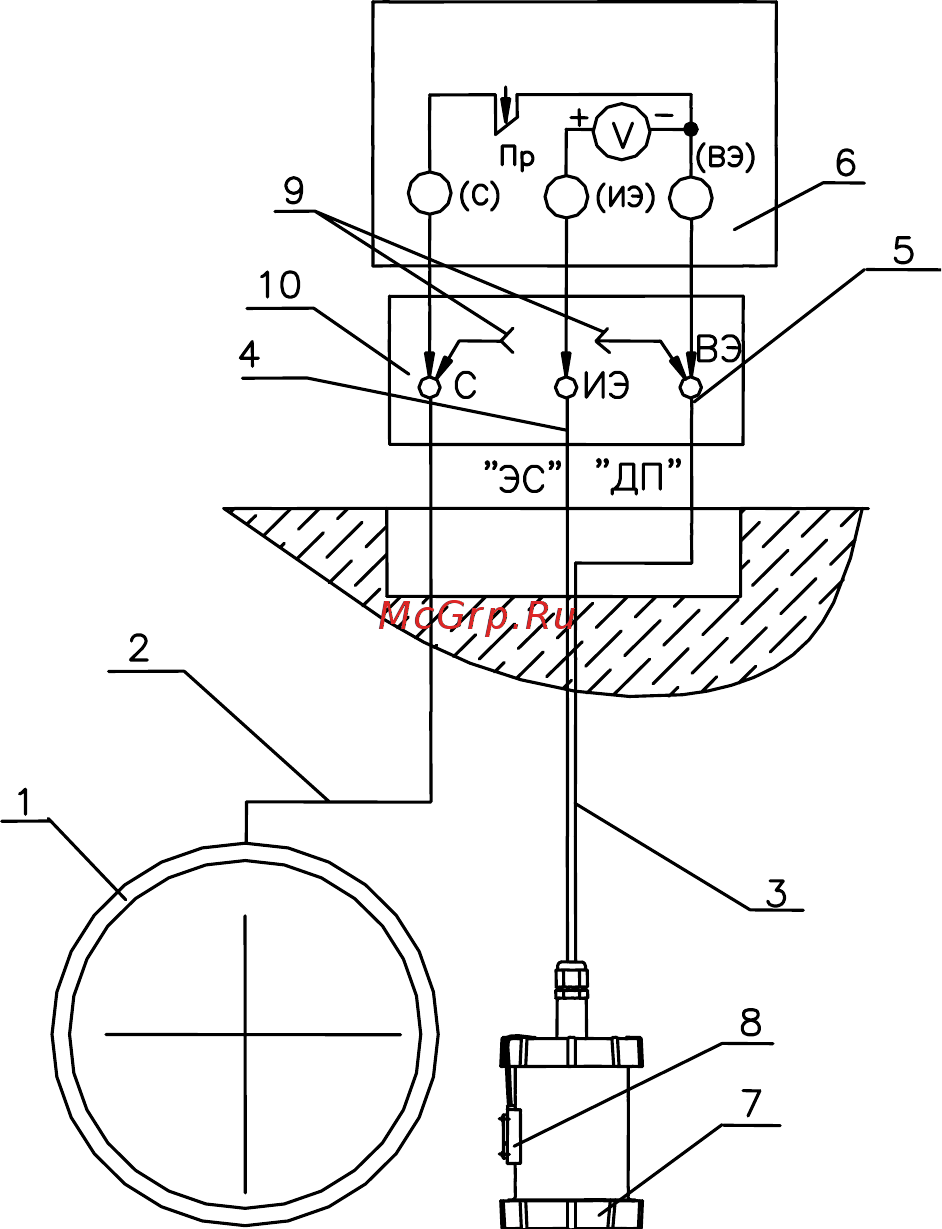

Схема измерения поляризационного потенциала

1 - подземное сооружение (трубопровод);

2 - измерительный проводник от подземного сооружения (трубопровода);

3 - соединительный кабель от электрода сравнения;

4 - проводник кабеля от измерительного (медного) электрода («ЭС»);

5 - проводник кабеля от датчика потенциала («ДП»);

6 - прибор измерительный с встроенным прерывателем (обозначение входов

указано условно);

7 - электрод сравнения;

8 - датчик потенциала (вспомогательный электрод);

9 - соединительный разъём;

10 - панель с зажимами контрольно-измерительного пункта (КИПа).

Рисунок Д.1
