5. MONTAGGIO

ATTENZIONE

Il montaggio e l’avviamento devono essere afdati esclusivamente ad una persona qualicata!

5.1 MONTAGGIO DELLA POMPA

- il montaggio della pompa è consentito solo in un punto ben aerato e protetto dal gelo.

- la pompa va montata solo dopo il completamento dei lavori di saldatura e lavaggio del sistema.

- prima e dopo la pompa è consigliabile montare delle valvole di chiusura. In tal modo, in caso di eventuale sostituzione

della pompa, viene impedito lo svuotamento ed il ripetuto riempimento del sistema.

- i tubi vanno ssati in modo da non oberare la pompa del loro peso, i tubi non devono essere tesi.

- la pompa va montata direttamente sulle tubature mantenendo l’asse della pompa 1-1 orizzontale (g. 3).

- le condutture devono essere senza curve per un trato di almeno 5-10 D (D è il diametro nominale del tubo della pompa)

dalla angia.

- la direzione del usso dell’acqua attraverso la pompa deve coincidere con la direzione della freccia sul corpo della

pompa (g. 1-POS.1).

- la pompa non deve esser montata nelle tubazioni di sicurezza.

- il diametro nominale delle tubazioni non deve essere minore del diametro nominale della pompa.

- le ange di montaggio sono PN 6/10 (g. 1 – POS. 8).

- il senso di rotazione la rotazione del motore è indicata sulla targhetta dati.

- la pompa va montata in un punto facilmente accessibile.

- il montaggio va eseguito proteggendo il motore e gli elementi di collegamento elettrico dall’acqua.

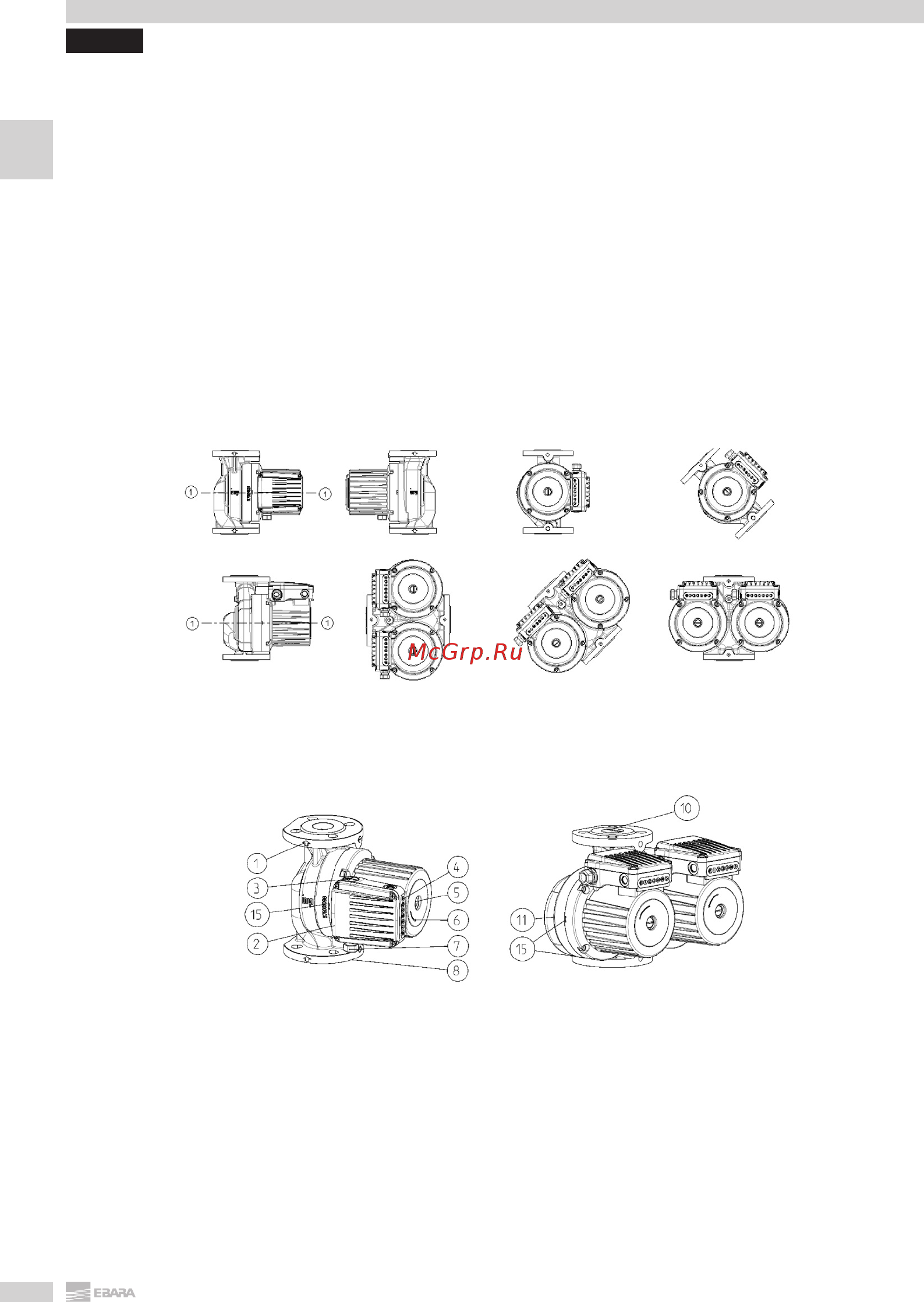

- posizioni di montaggio corrette:

ATTENZIONE!

Il corpo idraulico della pompa può venir isolato solo no alle fessure tra il motore ed il corpo idraulico.

Tali aperture devono rimanere libere per consentire la fuoriuscita della condensa dalla sede dello statore.

5.2 CABLAGGI

Le pompe MR sono dotate di elettromotore a tensione alternata 3~400 V, 50Hz. Le pompe di tipo MR M dispongono di

elettromotore monofase 1x230 V, 50 Hz.

Il motore è internamente protetto con interruttore bimetallico. L’elettromotore è munito di valvola termica che lo spegne

in caso di surriscaldamento.

È consigliabile installare nell’inpianto elettrico un interruttore differenziale ad alta sensibilità (0,03 A).

- tutti i cavi di allacciamento vanno sistemati in modo che non tocchino in alcun caso le tubazioni e/o il corpo idraulico

della pompa e/o la cassa del motore.

- il tipo di tensione della rete elettrica deve coincidere con i dati riportati sulla targhetta d’identicazione.

- la messa a terra della pompa/del sistema va effettuata in conformità alle norme vigenti.

Fig. 1 Fig. 2
