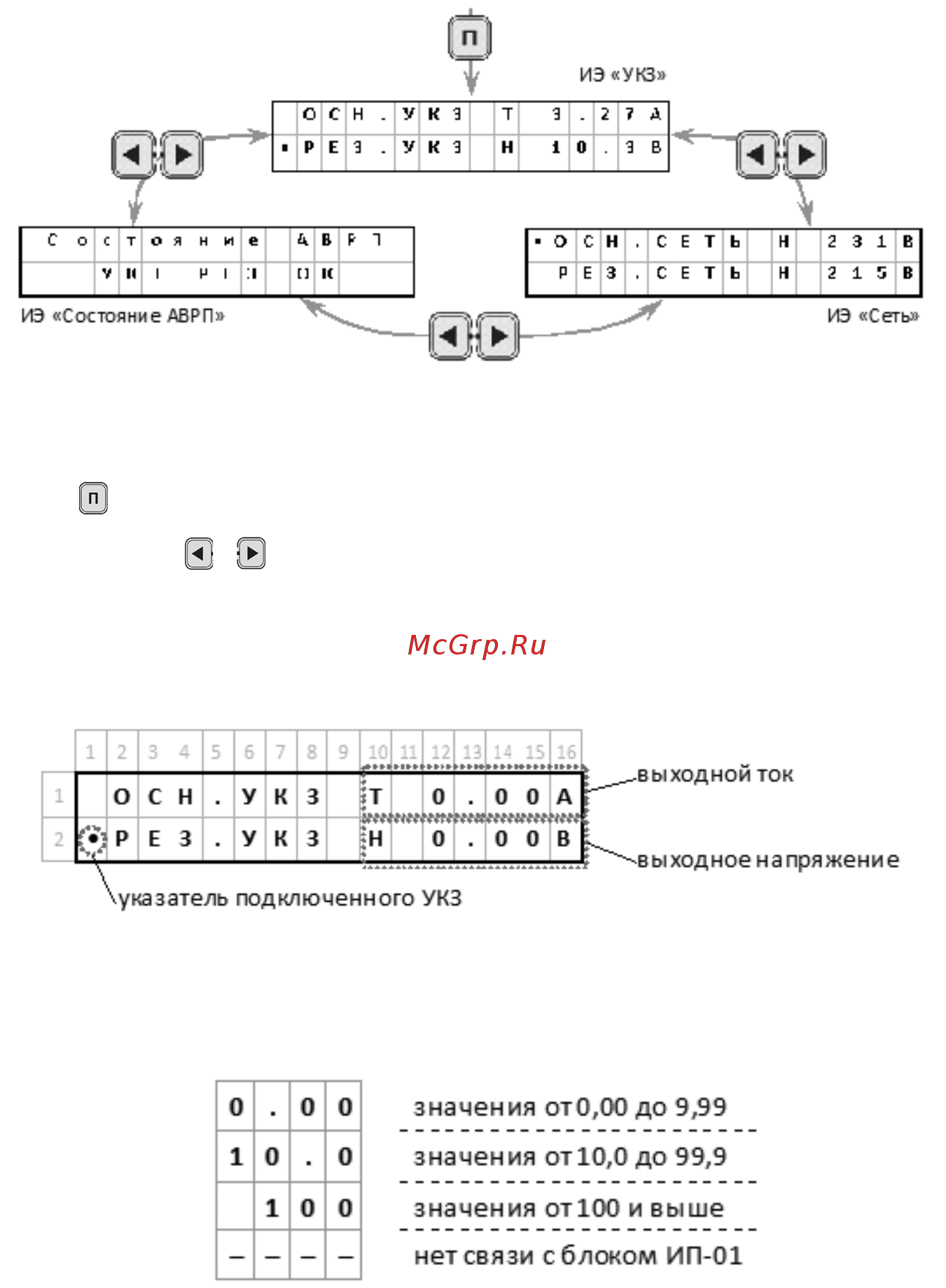

Рисунок Д.2 – Структура информационных информационных экранов БКУ-02
Переключение на основной информационный экран «УКЗ» осуществляется нажатием
кнопки , либо автоматически через время порядка 30 с после последнего нажатия любой
клавиши клавиатуры. Перемещение между информационными экранами осуществляется
нажатием кнопок и .
Д.2.1.1 Информационный экран «УКЗ»
Информационный экран «УКЗ» (рисунок Д.3) является основным и содержит информацию
о подключенном УКЗ (основном или резервном – отмечено указателем «•»), выходном токе
и выходном напряжении АВРП.
Рисунок Д.3 – Структура информационного экрана «УКЗ»
Отображение значений выходного тока и выходного напряжения АВРП осуществляется
в соответствии с рисунком Д.4.
Рисунок Д.4 – Способы отображения значений выходного тока
и выходного напряжения АВРП
