Приложение Г

(обязательное)

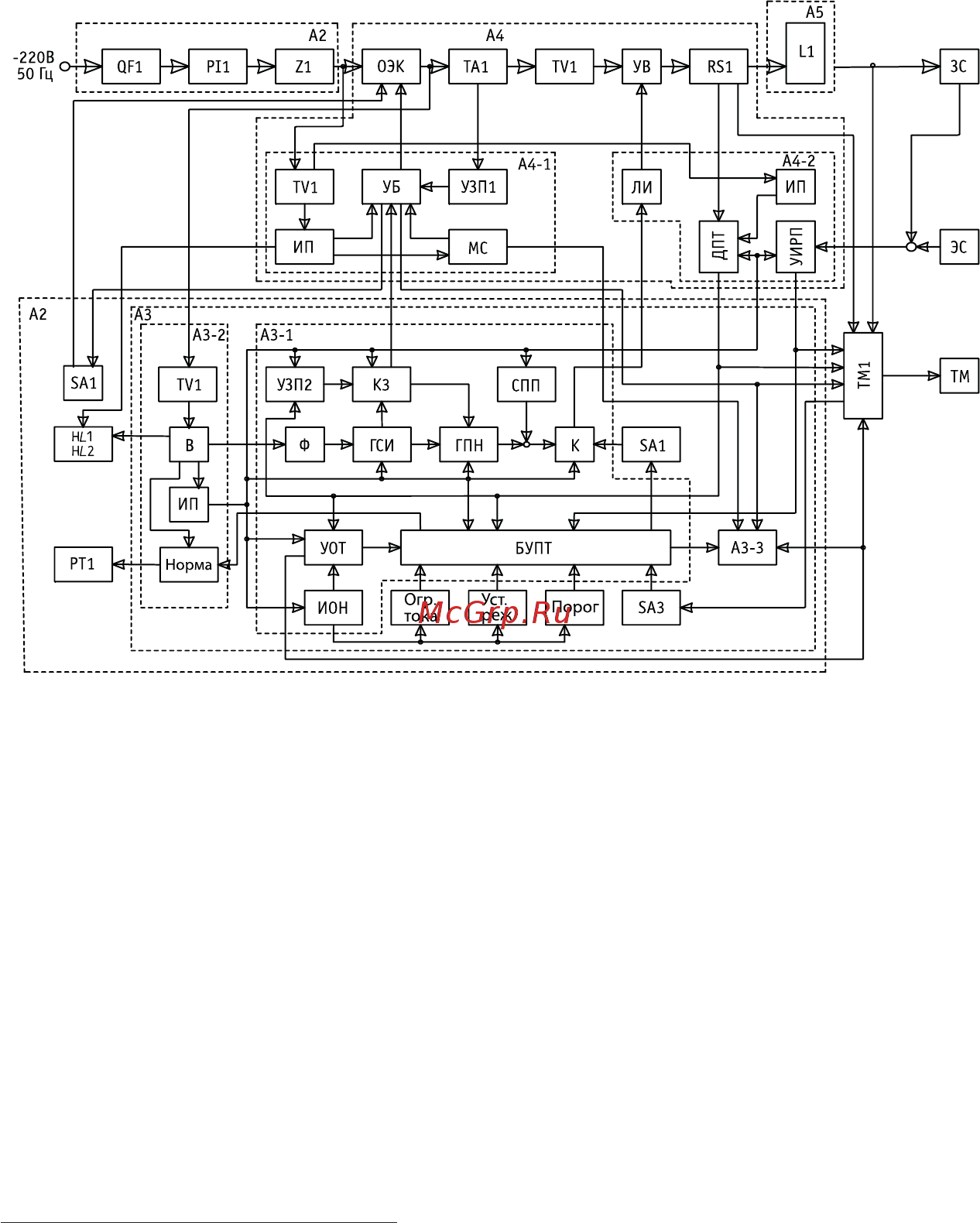

Функциональная схема выпрямителей

ЗС – защищаемое сооружение;

ЭС – электрод сравнения;

ТМ – система телемеханики;

ТМ1 – блок зажимов системы телемеханики.

A1 – блок входной

QF1 – автоматический выключатель «Сеть»;

PI1 – счетчик электрической энергии;

Z1 – фильтр радиопомех.

А2 – дверь

SA1 – тумблер «ВКЛ.» включения выпрямителя;

HL1, HL2 – индикаторы единичные «Сеть» и «Вкл».

А3 – блок управления (БУ-3МВ)

Огр.тока - задатчик уровня ограничения тока в режимах «АВТ. ПОТ.» и «РУЧН.УСТ.»;

Уст. реж. – задатчик основного параметра в выбранном режиме работы;

Порог. – задатчик порога включения счетчика времени защиты;

SA1 – переключатель «РЕЖИМ РАБОТЫ»;

SA3 – переключатель «РЕЖИМ УПРАВЛЕНИЯ».

А3-1 – плата управления (ПУ-3М)

УЗП 2 – узел защиты от перегрузок (I > 1,2I

.);

КЗ – контроллер защиты;

СПП – схема плавного пуска;

Ф – фильтр;

ГСИ – генератор синхроимпульса;

ГПН – генератор пилообразного напряжения;

К – компаратор;

УОТ – устройство ограничения тока;
