4 СОСТАВ ОБОРУДОВАНИЯ ШКАФА

В состав оборудования шкафа входят устройства:

–системы питания и распределения электрической энергии;

–системы мониторинга.

4.1 Система питания и распределения электрической энергии

Система питания и распределения электрической энергии осуществляет прием и

распределение электрической энергии по потребителям и включает в себя:

–вводные клеммы, обеспечивающие подключение 3-х фазного пятипроводного кабеля

питания сечением до 10 мм2

–контур заземления;

Схема подключения электропитания шкафа представлена на рис.3.

4.1.1 Электропитающая установка (ЭПУ)

Шкаф ST-EP-66-38-E комплектуется системой питания постоянного тока типа

Flatpack 2 48V 5U фирмы Элтек с номинальной мощностью до 8kW (рис.4). Располо-

жение ЭПУ указано на рис.2

Задачей системы питания является преобразование входного трехфазного переменного

напряжения 380/220В в постоянное напряжение 48В. ЭПУ обеспечивает выдачу плавного

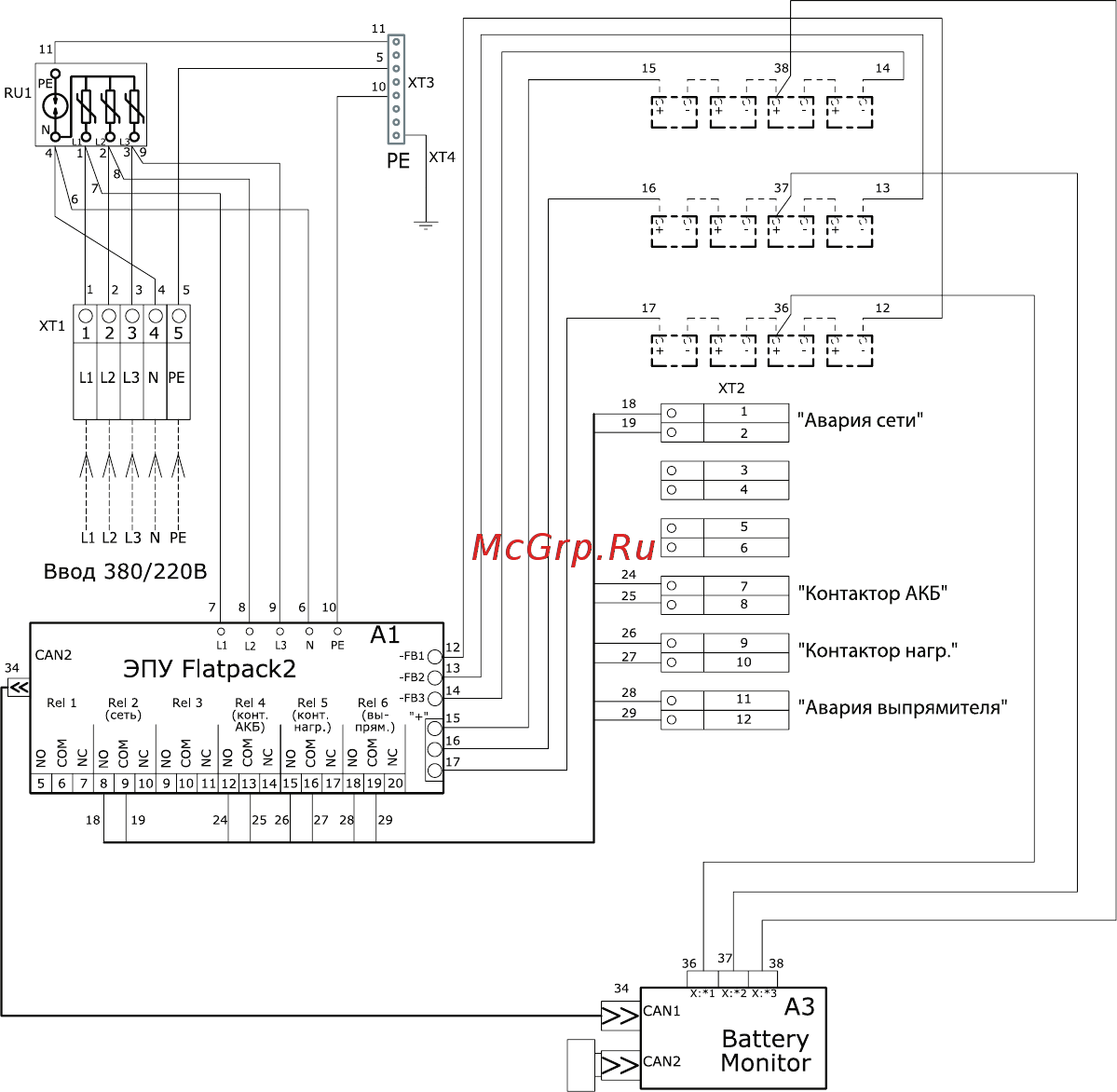

Рис.3 – Схема электрическая
