а) б)

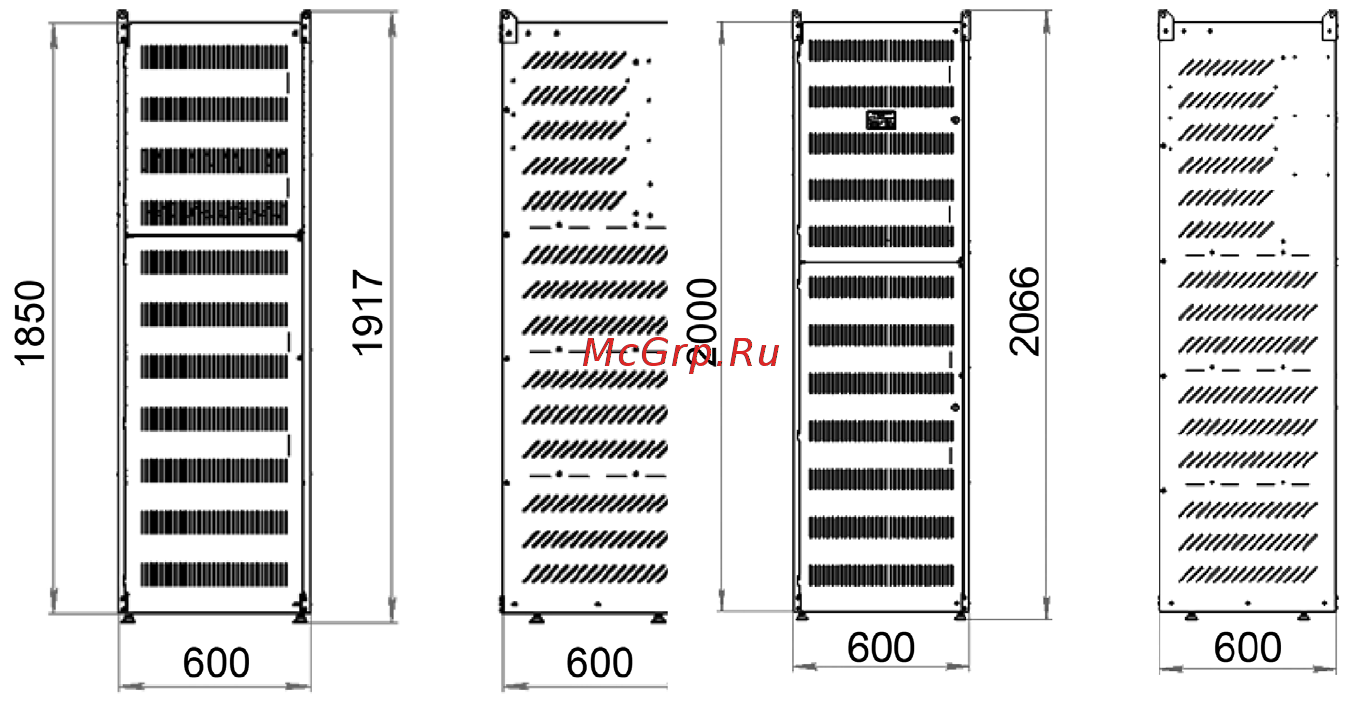

Рис. 1 – Габаритные размеры шкафа

а) – исполнение высотой 1850 мм; б) – высотой 2000 мм.

3 КОНСТРУКЦИЯ ШКАФА

Общий вид шкафа ST-EP-66-38-E представлен на рисунке 1. Размещение оборудования

внутри шкафа представлено на рисунке 2.

Корпус шкафа (рис.2) выполнен из сборного каркаса со съемными передними панелями

из листовой стали толщиной 1,5 мм, окрашенный полиэфирной порошковой краской для

наивысшей защиты от внешних воздействий.

Место для подвода кабелей находится в верхней части шкафа.

Передние панели вставляются выступами с левой стороны в левую стенку шкафа. Мак-

симальный угол их открытия 120°. Конструкция шкафа имеет перфорацию, которая обес-

печивает приток воздуха к внутренней части, но при этом исключает прямой доступ в по-

лость шкафа и попадание в него инородных предметов.

В верхней части шкафа имеются монтажные кронштейны (рис.2), которые предусмот-

рены для фиксации шкафа к стене и транспортировки грузоподъемными механизмами, а в

нижней – регулируемые ножки, используемые для установки шкафа на месте эксплуатации.

Внутри шкафа на левой боковой стенке закреплены DIN-рейки, на которых установлены

4-х полюсной УЗИП и набор клемм.

Общая шина заземления (рис.2) установлена в верхней части на правой боковой стенке

внутри шкафа. Для укладки и распределения кабелей в шкафу используются кронштейны

(рис.2) и перфорация в задней части полок.

В нижней части шкафа расположен отсек АКБ (рис.2), разделенный на 3 части полками.

Для отвода газа, выделяемого аккумуляторами, предусмотрена перфорация на боковых и

передней частях корпуса.

Над отсеком АКБ расположена зона для установки электропитающей установки (рис.2) и

другого оборудования.

Для удобного, компактного, технологичного и безопасного крепления телекоммуника-

ционного оборудования в шкафу ST-EP-66-38-E установлены два направляющих монтажных
