3.Цифровые входы и релейные выходы.

Контроллер имеет возможность контролировать до 6 внешних датчиков

(устройств) посредством цифровых входов внешней платы расширения (рисунок 2).

На данные входы подключаются только беспотенциальные внешние датчики либо

беспотенциальные датчики внешних устройств.

Внимание! Запрещается прикладывать напряжение к входным клеммам

ЭПУ, предназначенным для подключения беспотенциальных «сухих» контактов, а

также организовывать гальваническую связь цепей контроля «сухих» контактов с

любыми другими цепями ЭПУ.

Аварийные реле дистанционной сигнализации формируют сигнал "сухой кон-

такт". Реле можно запрограммировать на любое аварийное событие, в том числе и

на нарушение заданного температурного диапазона при использовании термодат-

чика для измерения температуры окружающей среды. Разрешенный температур-

ный диапазон задается в меню контроллера SC500. Контакты реле подключаются к

контактам "COM1-NC1......COM6-NC6", согласно рисунка 2.

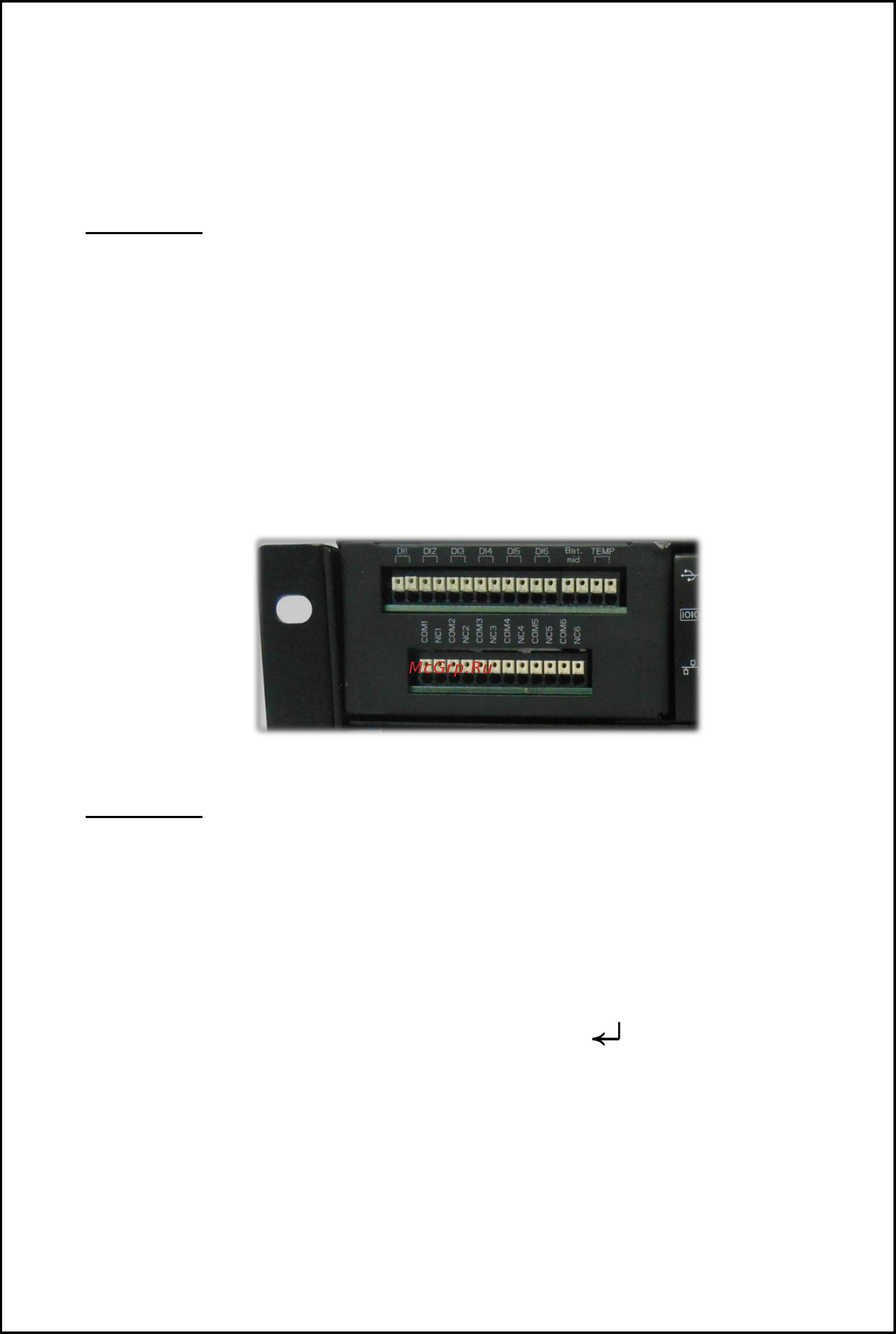

Рисунок 2 – расположение и нумерация клемм для подключения сигнальных цепей

Внимание! К релейным выходам допускается подключать устройства с

напряжением не более 60VDC и током потребления не более 0,5А.

4. Меню контроллера.

4.1. Меню состояния системы.

Схема меню контроллера имеет древовидную иерархическую структуру и по-

казана на рисунке 3. Перемещение по пунктам меню и изменение значений осу-

ществляется с помощью кнопок «↓» и «↑». Кнопка « » служит для перехода

внутрь выбранного пункта меню и подтверждения установленного значения.

Кнопка «С» используется для перемещения на более высокий уровень в иерархии

меню и отмены сделанных изменений.

Главное меню контроллера позволяет в оперативном порядке просмотреть те-

кущее состояние ЭПУ, аккумуляторных батарей, температуры, активных аварий и

журнал событий переходя по соответствующим подразделам, показанным на ри-

сунках 3 и 4.
