54

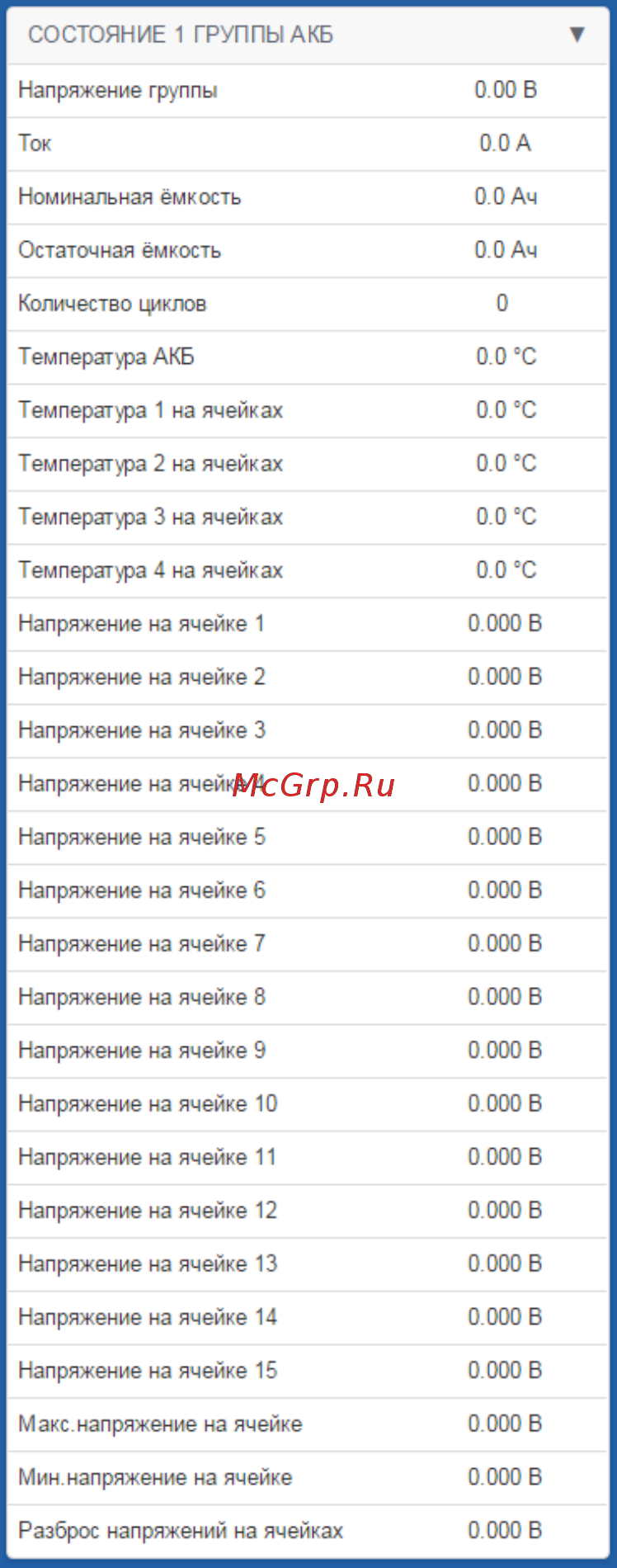

Рисунок 4.7 – Контролируемые параметры АКБ
Li-ion (ZTT 48_50) типа
4.8 Нагрузка
Контроллер позволяет работать с тремя уровнями приоритета нагрузки:
- приоритетная нагрузка (ПН);
- неприоритетная нагрузка 1 (НПН1);
- неприоритетная нагрузка 2 (НПН2).
В случае отключения питания со стороны сети приоритетная нагрузка получает питание
вплоть до полного разряда АКБ и отключения контактора АКБ. Неприоритетная нагрузка НПН2
имеет самый низкий приоритет и отключается первой с помощью контактора НПН2. Неприори-
тетная нагрузка НПН1 имеет средний приоритет и отключается после НПН2 (если настройки не
