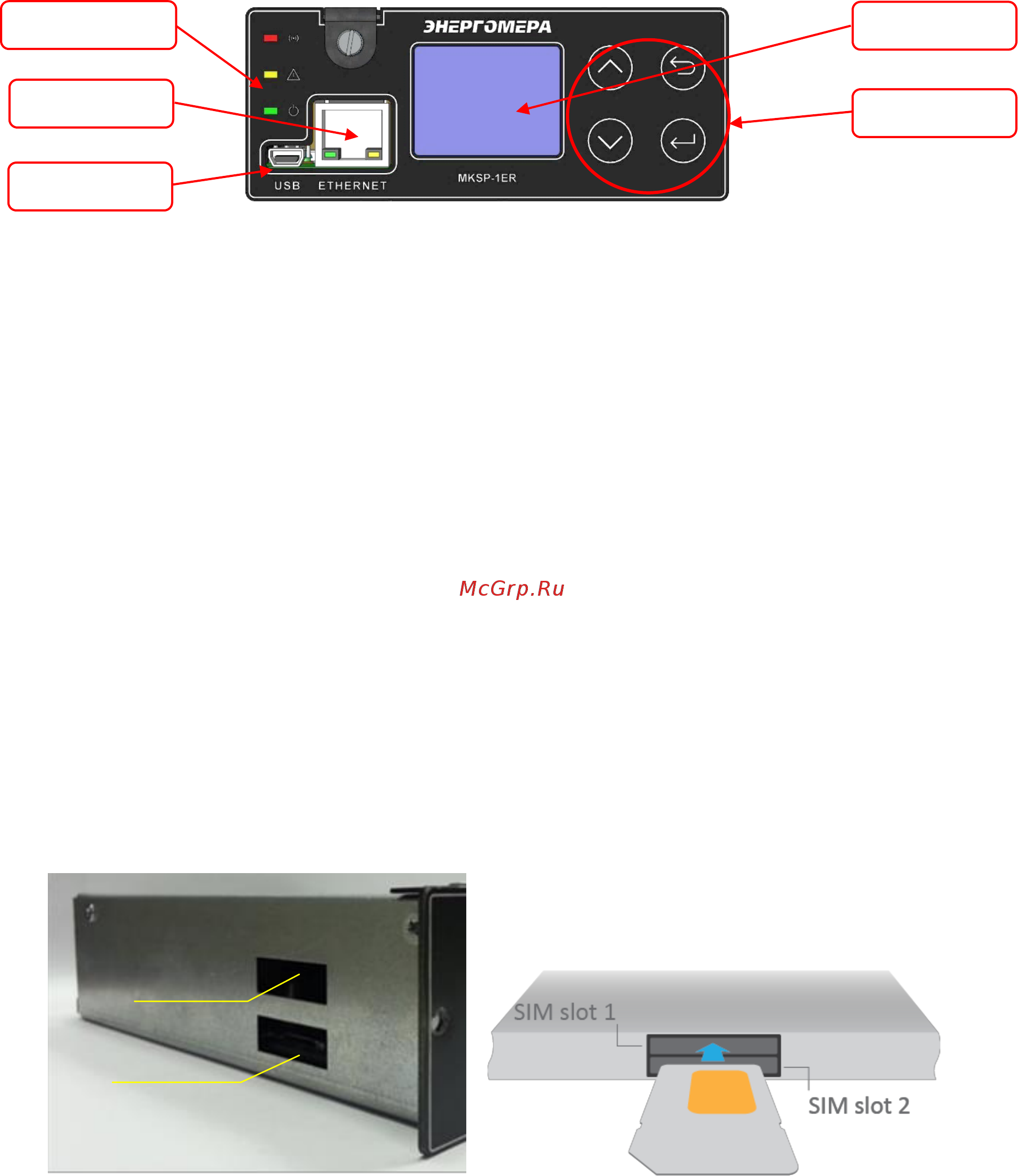

Рисунок 1.1 - Лицевая панель Контроллера MKSP-1ER

Клавиатура Контроллера содержит кнопки «Вверх», «Вниз» для перемещения по пунктам

меню, кнопку «Отмена» (верхняя справа) для отмены действия и выхода на вышестоящий уро-

вень меню, и кнопку «Ввод» для подтверждения действия.

В задней части расположен краевой разъём на 62 контакта и соединитель SMA-M для под-

ключения антенны при наличии GSM-канала. Краевой разъём позволяет производить операцию

подсоединения/отсоединения Контроллера к ЭПУ без её отключения. Назначение контактов кра-

евого разъёма приведено в Приложении Д. Ответной частью краевого разъёма Контроллера явля-

ется плата-адаптер с разъёмом SL62, устанавливаемая в ЭПУ. На плате-адаптере располагаются

контактные площадки для подключения цепей Контроллера, а также разъёмы RJ-45 для подклю-

чения внешних модулей расширения и BMS литиевой батареи по протоколу RS485.

С левой стороны корпуса Контроллера размещены окна доступа к слотам для SIM-карты и

MicroSD-карты (рис. 2). MicroSD-карта устанавливается контактной площадкой вниз. Для извле-

чения карты нажмите на неё в направлении оси установки, после чего карта будет доступна для

извлечения.

SIM-карта устанавливается в соответствии с рисунком 1.2 (SIM-slot 1). Для извлечения по-

тяните её пинцетом по оси установки в обратном направлении.

Слот для

SIM-карты

Слот для

MicroSD карты

Рисунок 1.2 - Слоты для MicroSD и SIM-карты

1.4 Требования к аппаратному и программному обеспечению

Для подключения к Web-интерфейсу Контроллера персональный компьютер должен рабо-

тать под управлением операционной системы (ОС) Windows 7, 8, 10, а также иметь WEB-браузер.

В частности, Internet Explorer (версии 9 и выше), Chrome (версии 30 и выше).

Клавиатура

Ethernet

USB

Индикаторы

Дисплей
