19
2.2.1.3 Вкладка Мониторинг>Реле (рисунок 2.4).
На вкладке представлен список реле, присутствующих в системе с их порядковыми номе-
рами, тип контактов реле в нормальном состоянии (когда реле не активировано), а также состоя-
ние реле (Активно, Неактивно). В данном окне можно изменить название реле (не более 13 сим-
волов) и тип контактов (нормально замкнутый NC, или нормально разомкнутый NO). К каждому
столбцу таблицы применима сортировка элементов.

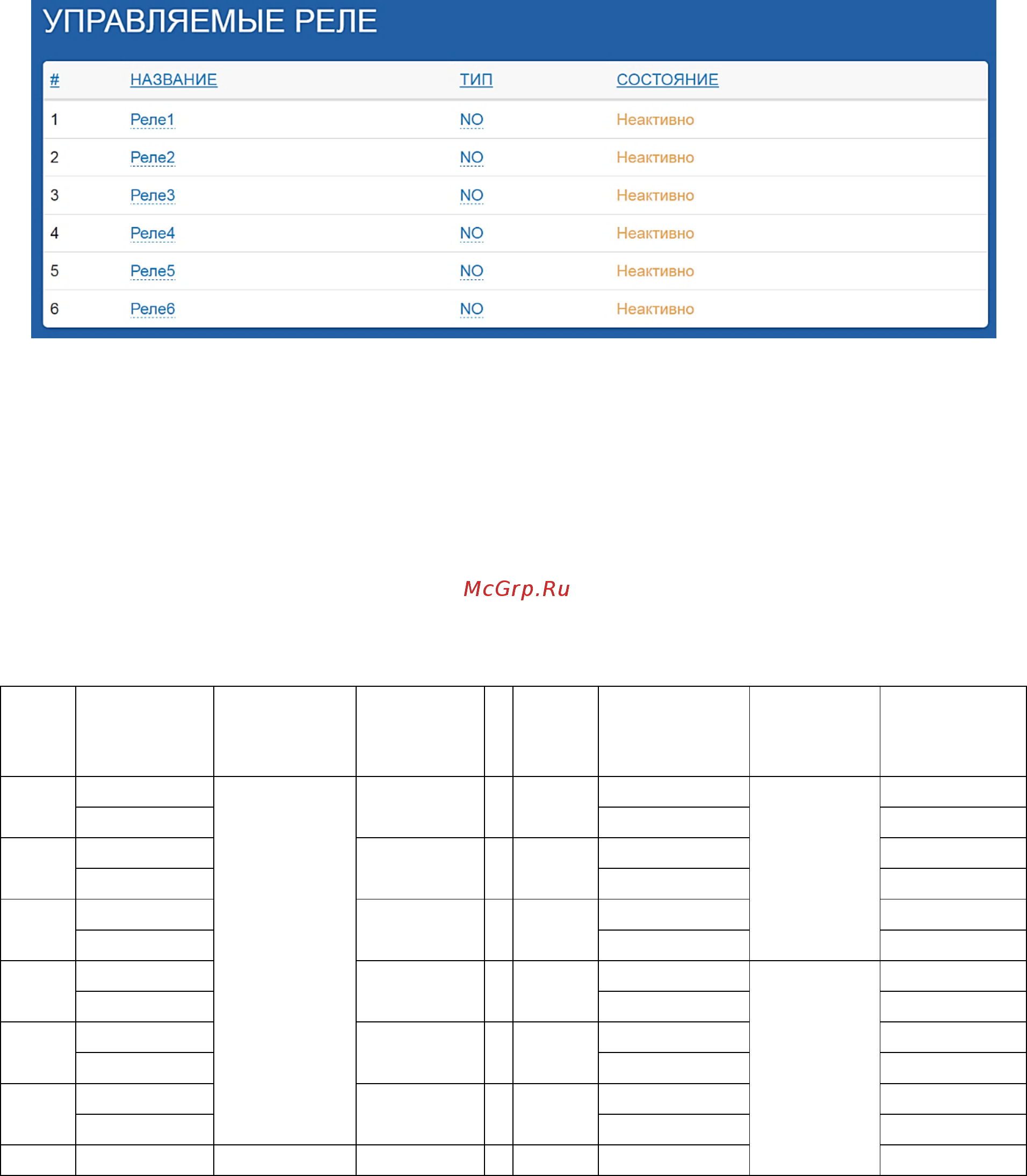

Рисунок 2.4 – Вкладка Мониторинг>Реле
В стандартной комплектации ЭПУ комплектуется встраиваемым Модулем IO, имеющим
шесть контактов реле. По умолчанию им присваиваются названия: Реле 1, Реле 2 и т.д. Названия
реле для внешних модулей ввода-вывода имеют названия: Реле 1-1, Реле 1-2, Реле 2-1, Реле 2-2 и
т.д., где первая цифра означает номер внешнего модуля ввода-вывода. За каждым реле закреплен
свой порядковый номер (таблица 2.1Ошибка! Источник ссылки не найден.). ID-адрес внешнего
модуля задаётся двумя DIP-переключателями на его корпусе.
Таблица 2.1 - Таблица соответствия порядкового номера реле его названию
№
п/п
Мар-вка
на мо-
дуле
ID адрес
модуля
Назва-
ние реле
№
п/п
Мар-вка
на модуле
ID адрес
модуля
Название
реле
1
NO1
-
Реле 1
10
NO4
1
Реле 1-4
COM1
COM4
2
NO2
Реле 1
11
NO5
Реле 1-5
COM2
COM5
3
NO3
Реле 1
12
NO6
Реле 1-6
COM3
COM6
4
NO4
Реле 1
13
NO1
2
Реле 2-1
COM4
COM1
5
NO5
Реле 1
14
NO2
Реле 2-2
COM5
COM2
6
NO6
Реле 1
15
NO3
Реле 2-3
COM6
COM3
7
NO1
1
Реле 1-1
16
NO4
Реле 2-4
