показания собственного датчика АКБ, получаемые от BMS АКБ, при этом отображается мини-

мальная температура из всех групп АКБ, если связь с BMS АКБ отсутствует, то отображается

минимальная температура датчика назначенного на группу АКБ.

- Напряжение – отображает среднее напряжение АКБ;

- Ток заряда – отображается ток заряда АКБ;

- Ток разряда - отображается ток разряда АКБ;

- Контроль симметрии - отображается статус контроля симметрии АКБ (возможные состо-

яния - Отключен, Нарушена, Норма).

к) В блоках Состояние группы АКБ отображаются параметры измеряемые внешними

модулями мониторинга АКБ.

- напряжение группы;

- температура группы - программный датчик температуры группы АКБ (АКБ1, АКБ2, АКБ3,

АКБ4). Если программному датчику не назначен физический датчик, то появляется запись Нет

датчика. Если физический датчик не работает, то появляется запись Обрыв линии;

- напряжение средней точки группы АКБ;

- напряжения на 1 - 4 элементе группы АКБ (отображается при поэлементном контроле

АКБ);

- симметрия - отображается статус контроля симметрии АКБ (возможные состояния - От-

ключен, Нарушена, Норма).

2.2.1.2 Вкладка Мониторинг>Аварии (рисунок 2.3).

На вкладке Аварии раздела меню Мониторинг приводится список аварий Контроллера, при-

оритет каждой аварии (Высокий, Низкий, Инфо), название реле, назначенного для данной аварии,

состояние аварии (Активна, Неактивна). В данном окне можно воспользоваться инструментами –

фильтр по приоритетам и принудительный сброс аварий. К каждому столбцу таблицы применима

сортировка элементов.

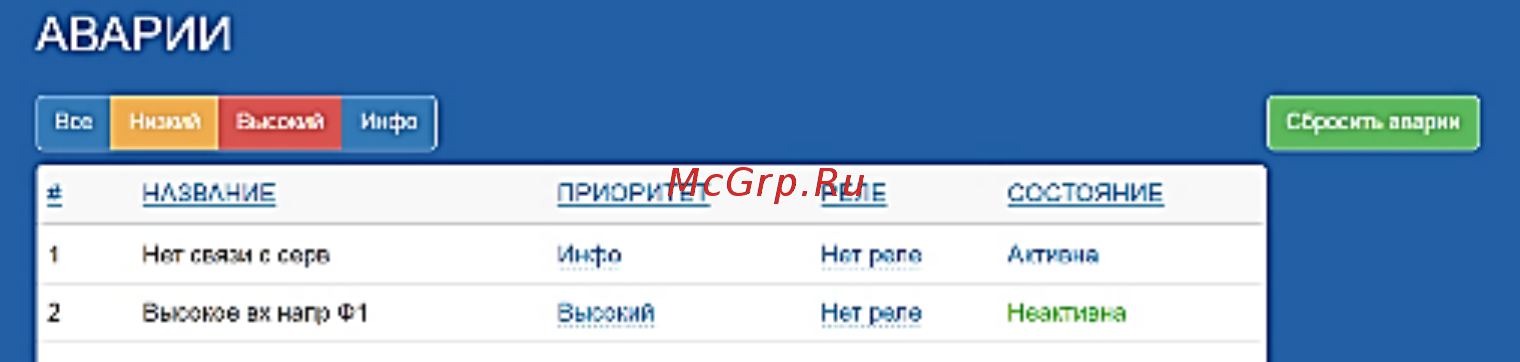

Рисунок 2.3 – Вкладка Мониторинг>Аварии

Контроллер позволяет назначить одному аварийному событию только одно реле. При этом

на одно и то же реле можно назначить несколько аварийных событий. Перечень аварийных собы-

тий с описанием каждого приведен в Приложении В.

Для назначения аварийному событию реле, в строке данного события, в столбце Реле от-

кройте выпадающий список и выберите номер реле (нумерация реле см. таблице 2.1). Из выпада-

ющего списка столбца Приоритет выберите соответствующий приоритет для данного аварий-

ного события.
