8.3 Периодические проверки УЗИП (не реже одного раза в 6 лет) должны проводить-

ся в объеме, установленном в “Правилах технической эксплуатации электроустановок по-

требителей” для разрядников и ограничителей перенапряжения, с учетом информации из-

готовителя УЗИП.

Приложение А

Оценка импульсного тока УЗИП класса испытаний I

при прямом попадании молнии в молниеотвод здания

Для оценки импульсного тока УЗИП класса испытаний I при прямом попадании

молнии в молниеприемник здания принимают, что 50% тока молнии I

уходит в землю че-

рез заземлитель внешней молниезащитной системы, а 50% - через металлические части

подключенных к зданию коммуникаций (кабели электрических цепей и цепей связи, ме-

таллические трубы холодного и горячего водоснабжения, канализации, газоснабжения,

отопления).

Значение тока I

в каждой из этих частей рассчитывают по формуле: I

= 0,5 I:n, где n

– число коммуникационных частей.

Значение тока I

в каждом проводнике кабеля питающей электрической сети опреде-

ляют делением тока I

на число проводников, оно должно быть не меньше допустимого

импульсного тока УЗИП.

Пример. При пиковом токе молний до 100 кА, наблюдающемуся при более чем в

99% случаев прямых поражений молниями, при наличии входящих в здание кабеля элек-

тропитания, металлических водопроводной и газовой труб, при питании от четырехпро-

водной сети ток в каждом

проводнике кабеля составит 4,2 кА (100 кА:2:3:4). Импульсный

ток УЗИП с учетом п.6.2.3 должен быть не менее 5 кА.

Примечание. Более точно значение тока I

в каждом проводнике кабеля питающей

электрической сети может быть определено расчетным путем с учетом реальных величин

сопротивлений заземлителей (естественных и искусственных), длин и сечений заземляю-

щих проводников, других параметров конкретной электроустановки.

Приложение В

Варианты присоединения УЗИП

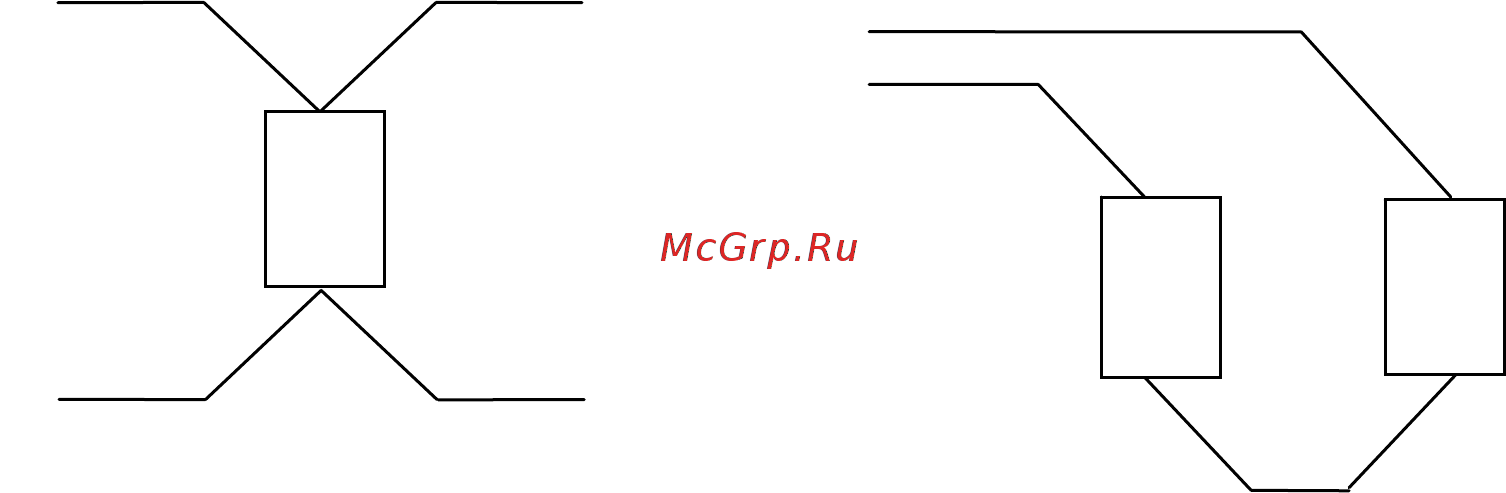

На рис В.1 приведен вариант присоединения УЗИП с помощью соединительных про-

водников V-образной формы

, на рис.В.2 – присоединение УЗИП к разъединителю УЗИП и

к цепи питания.

Рис. В.1 Рис. В. 2

нагрузка

сеть

УЗИП

Разъединитель

УЗИП

Ввод
