5 Порядок работы

5.1 Ручной режим

5.1.1 В ручном режиме управления информация считывается визуально с ЖКИ

счетчика. Отображаемые параметры сгруппированы в 2 цикла.

При включении счетчик определяет номер тарифа по текущей дате, по тарифному

расписанию текущего (или исключительного) дня недели и регистрирует энергию в

текущем тарифе, устанавливается в первый цикл индикации.

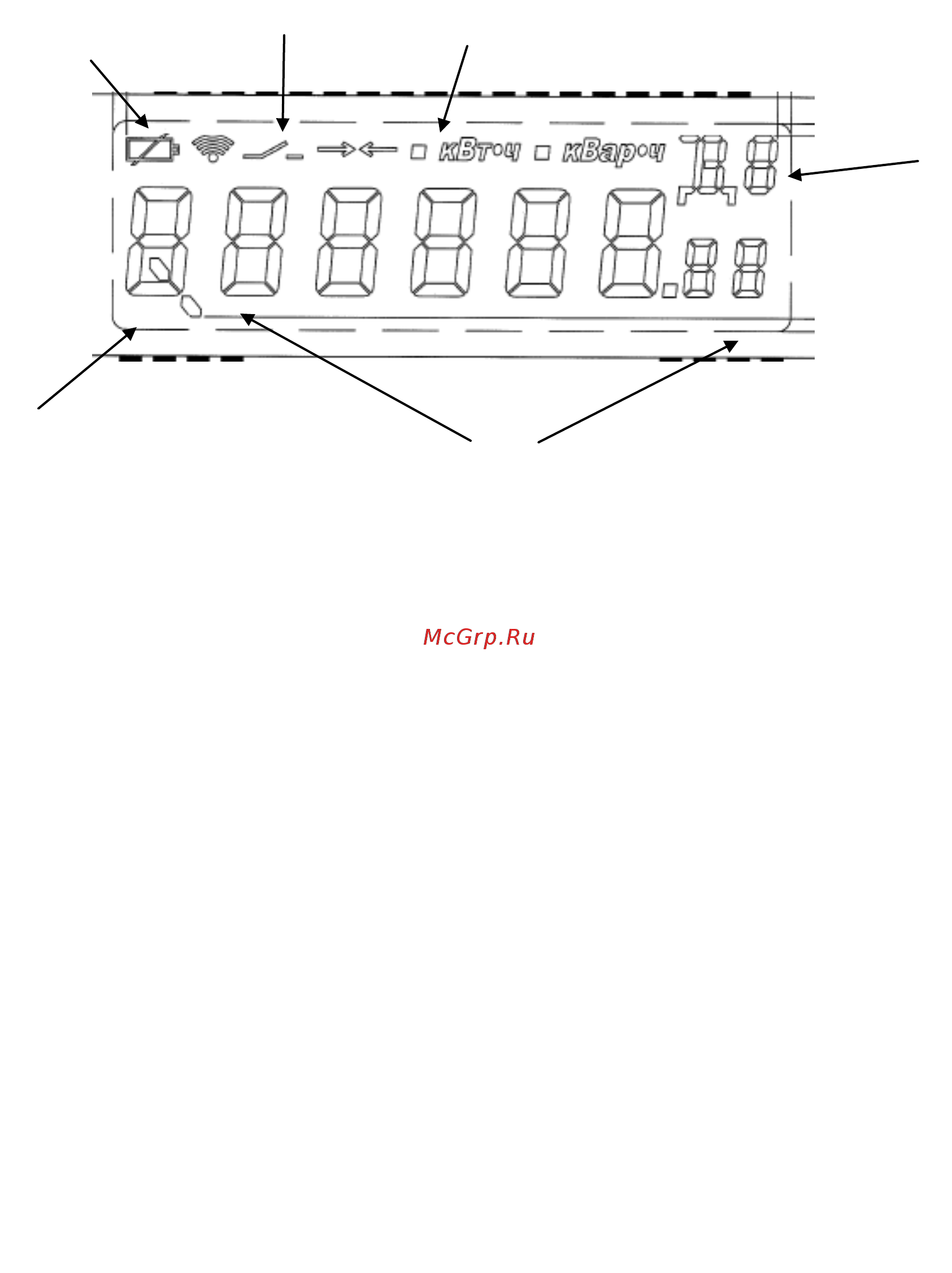

Внешний вид ЖКИ дисплея счетчика приведен на рисунке 1.

1. Индикация буквенного обозначения измеряемого параметра (P, Е)

2. Индикация величины заряда батареи. Свечение индикатора – батарея разряжена.

3. Индикация режима управления нагрузкой.

4. Индикация указателя вида измеряемой (активной) энергии.

5. Индикация буквенного обозначения даты, времени, тарифа, цикла индикации (Д,

В, Т, Ц)

6. Индикация семиразрядного значения измеряемого параметра.

Рисунок 1- Внешний вид ЖКИ дисплея счетчика

5.1.2 Индикация счѐтчика.

В первом цикле индикации отображаются параметры:

 текущего значения энергии по тарифам;

 суммарного значения накопленной энергии по тарифам;

 даты и времени.

Одновременно с показанием измеряемой и накопленной энергии в правом верхнем

углу высвечивается действующий тариф (Т1-Т4), в котором ведется учет
