5.7.2 Определение точности хода часов внутреннего таймера

Определение точности хода часов внутреннего таймера производится измерением

периода частоты времязадающего генератора. Счетчик подсоединяют к частотомеру Ч3-63 в

соответствии со схемой, приведенной на рисунке 4.

R (680 Ом)

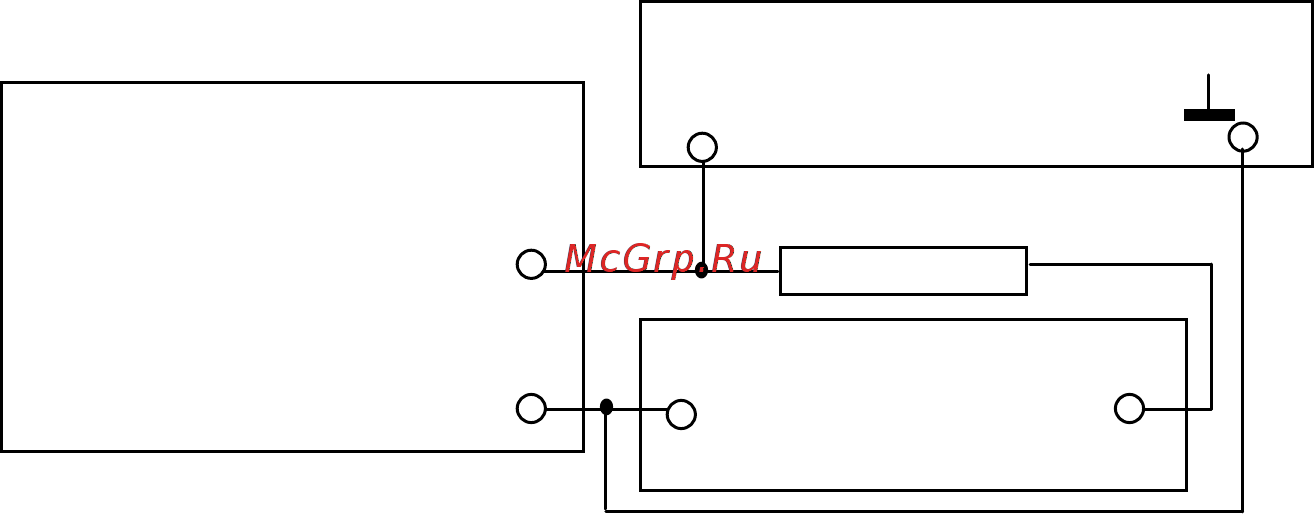

Рисунок 4 – Схема подключения оборудования для измерения точности хода часов

Подключение УСО к последовательному порту компьютера производится в соот-

ветствии со схемой, приведенной на рисунке А.1 приложения А.

Подключите питание к счетчику, запустите программу проверки функциониро-

вания счетчиков «Schetchik. exe». Для связи со счетчиком в разделе меню «Счетчики»

выберите пункт «Поиск адреса» или нажмите клавишу F3, при этом производится поиск

счетчиков. После нахождения адреса счетчика нажмите кнопку «Отмена».

Откройте закладку «Запись данных» из списка «Управление нагрузкой» выберите

режим «512 Гц» (установите флажок) и нажмите кнопку «Записать данные в счетчик».

При этом частотомер измеряет период следования импульсов времязадающего генерато-

ра, который должен находиться в пределах от 1953,010 до 1953,354 мкс.

Откройте закладку «Калибровка», нажмите «Калибровка времени», программа

при этом считывает текущую поправку «Тек. поправка».

Значение периода, измеренное частотомером, введите в поле и нажмите кнопку

«Записать данные», рассчитанная новая поправка «Нов. поправка» должна совпадать с

текущей поправкой, считанной со счетчика. Допускаемое отклонение не должно превы-

шать ± 1 единицу младшего разряда.

6 Оформление результатов поверки

6.1 Счетчик, прошедший поверку и удовлетворяющий требованиям настоящей ме-

тодики, признают годным, производят запись в формуляре, которая заверяется подписью

поверителя и оттиском поверительного клейма.

Оттиск клейма ставят также на приборе.

6.2 Счетчик, прошедший поверку с отрицательным результатом бракуется, клеймо

предыдущей поверки гасят, а счетчик изымают из обращения.

6.3 Результаты поверки заносят в протокол.

Счетчик

ХТ2 +

ХТ2 -

Частотомер Ч3-63

"Y" " "

- Б5-50 (9 В) +
