8

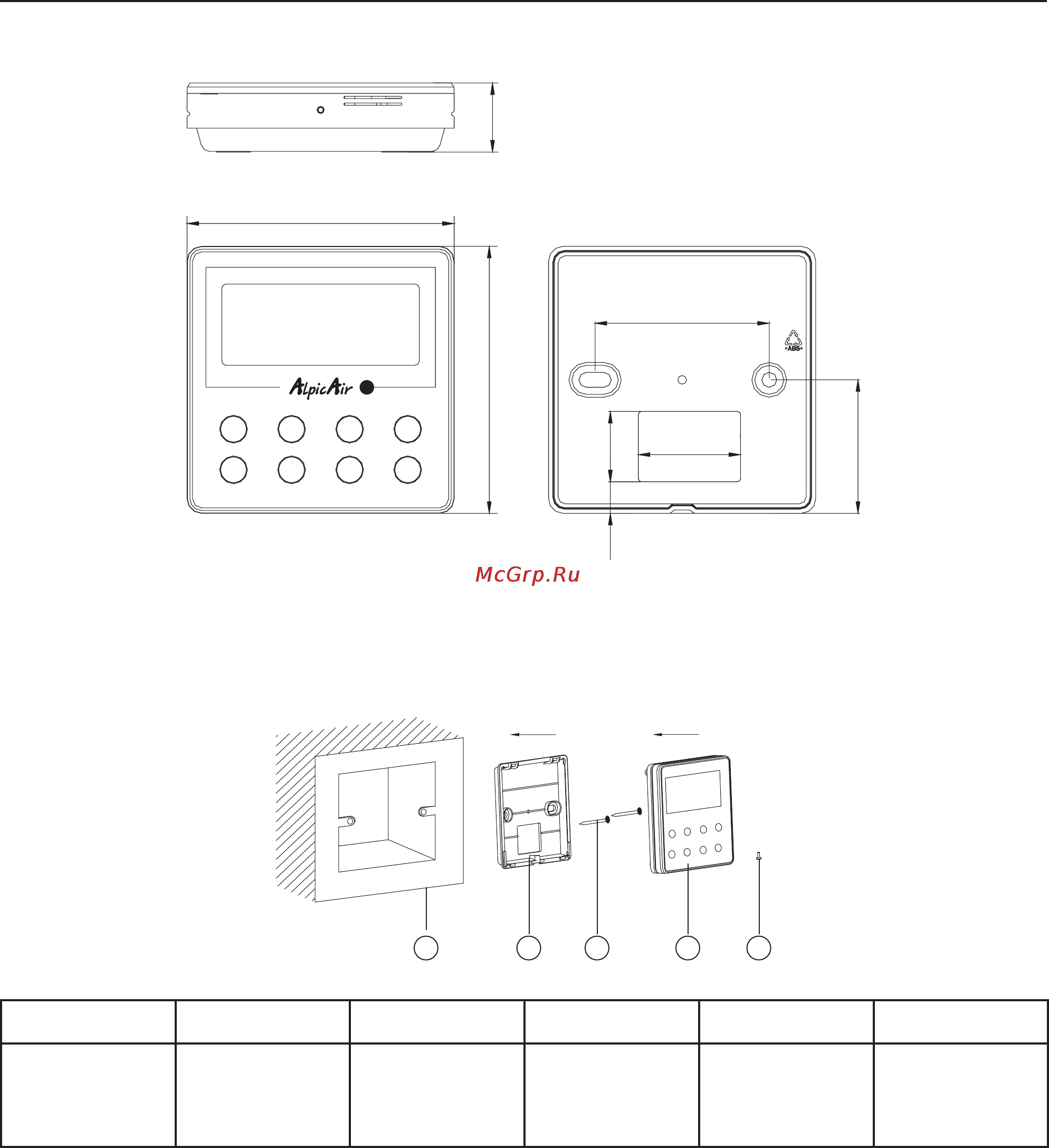

1.8 Габаритные и установочные размеры пульта XK02
92
60
35
92
24
46
11
24
Рис. 1.8
1.9 Установка проводного пульта управления XK02
1 3 4 52
№ 12345
Наименование
Корпус гнезда
установлен-
ный в стене
Основание
пульта управ-
ления
Шурупы М4х25
Панель
управления
Шурупы
ST2.2x6,5
Рис. 1.9
Руководство по установке пульта:
• Отключите электропитание перед установкой электрических компонентов,
запрещено производить установку под напряжением.
• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное
отверстие основания пульта управления.
• Закрепите основание пульта на стене, используя шурупы М4х25.
• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите
пульт управления на основании.
