4

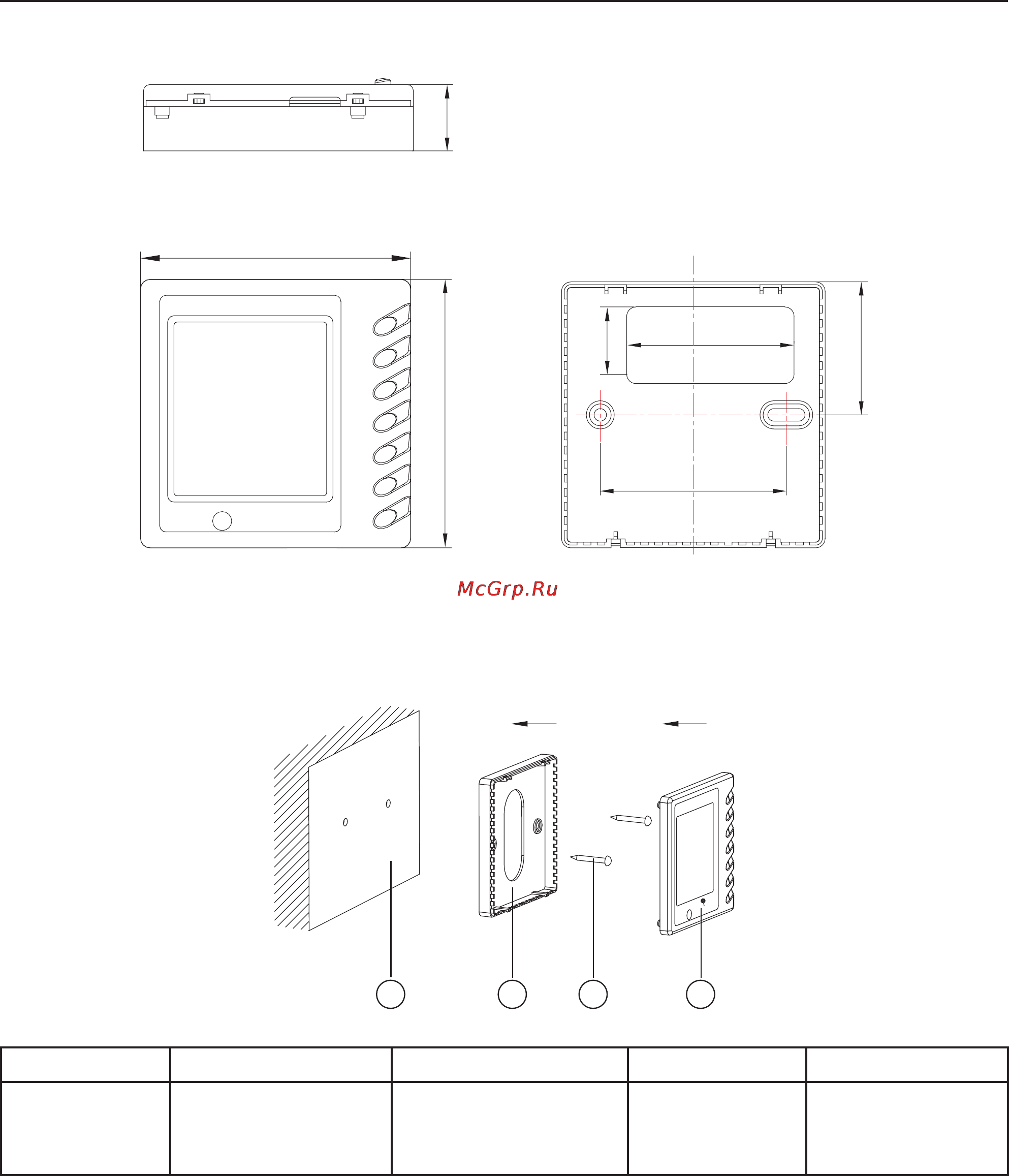

1.4 Габаритные и установочные размеры проводного пульта
85
60
1258
42.5
21.5
Рис. 1.4
1.5 Порядок установки пульта
1 3 42
Номер 1 2 3 4
Наименование
Корпус основы,
устанавливаемый
на стену
Опорная платформа
пульта управления
Шуруп М4х25
Панель
управления
Рис. 1.5
Руководство к установке проводного пульта управления
• Отключите электропитание перед подключением. Запрещено производить
установку под напряжением.
• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное
отверстие основания пульта управления.
• Закрепите основание пульта на стене, используя шурупы М4х25.
• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите
пульт управления на основании.
