Интерфейс Ethernet

Интерфейс предназначен для подключения АДИ к сети Ethernet.

Подключение внешних устройств осуществляется через разъем RJ45.

Адаптер может выполнять преобразование протоколов, передаваемых

поверх стандартного протокола TCP/IP, и реализует режимы TCP сервер и

TCP клиент. В зависимости от режима и номера используемого TCP порта

используются следующие протоколы обмена:

 Режим TCP сервер:

 Порт 502 –MODBUS TCP;

 Порт 5001 – MODBUS ASCII для АВ 3.0 и ниже или MODBUS ASCII/

MODBUS RTU для АВ 4.0 и выше.

 Режим TCP клиент:

 Порт менее 5000 –MODBUS TCP;

 Порт больше или равен 5000 – MODBUS ASCII для АВ 3.0 и ниже

или MODBUS ASCII/ MODBUS RTU для АВ 4.0 и выше.

Семисегментный индикатор предназначен для отображения текущего

IP-адреса и индикации активности по интерфейсу.

Для индикации IP-адреса следует однократно нажать кнопку конфигурации.

После нажатия на кнопку символы IP адреса отображаются последовательно.

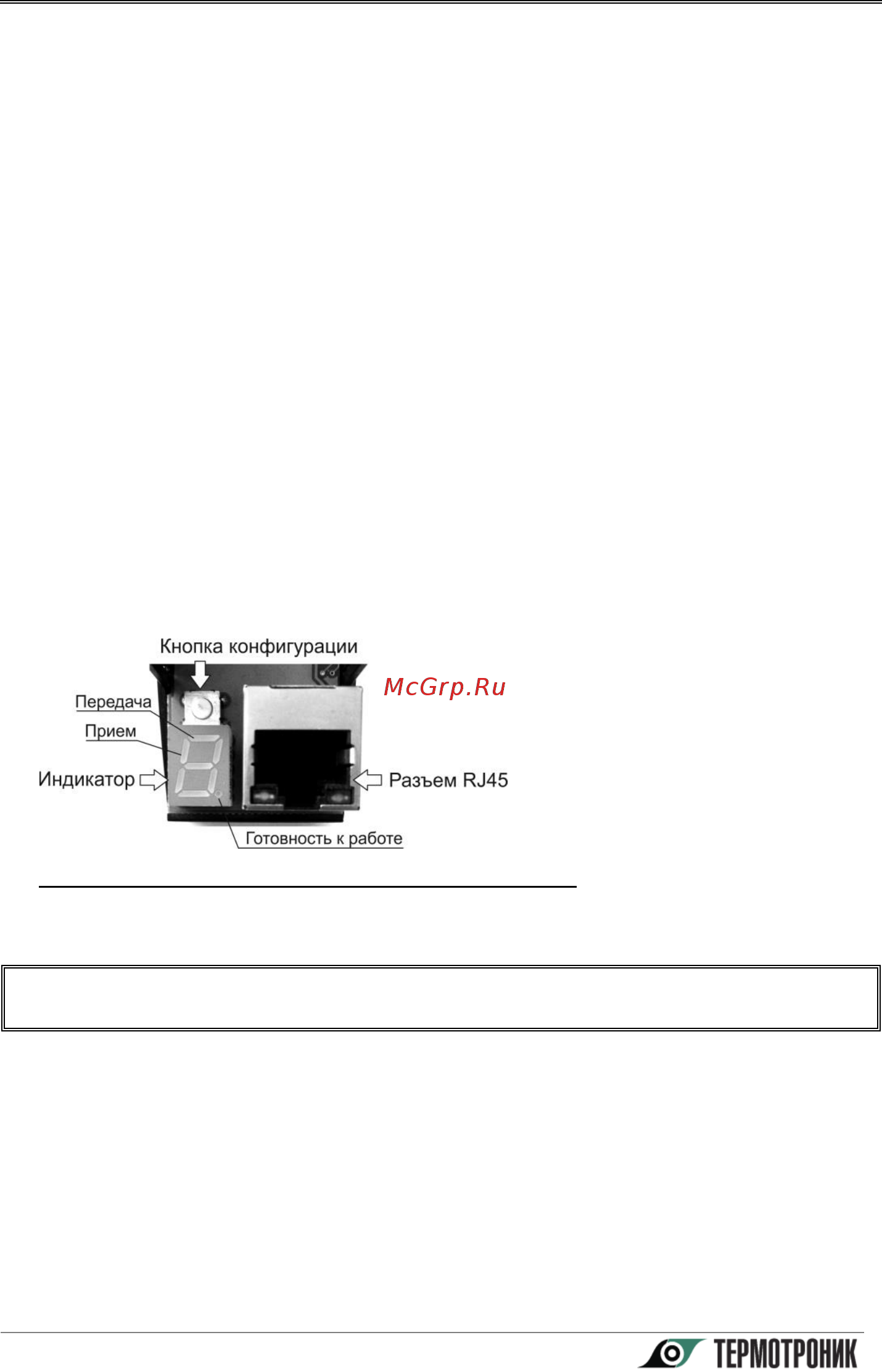

Сегменты индикатора для отображения активности показаны на рисунке

2.3.

Рис. 2.3 Индикатор Ethernet

Настройка IP-адреса интерфейса Ehternet

1. Отключить питание на АДИ.

2. Подключить АДИ к компьютеру по Ethernet.

Примечание Компьютер и АДИ должны находиться в одной подсети, то есть

IP адрес компьютера должен быть 192.168.1.ххх.

3. Нажать кнопку конфигурации на АДИ и включить питание. Кнопку

удерживать не менее 5 с. АДИ запускается с параметрами по умолчанию:

 IP-адрес 192.168.1.1;

 Маска подсети 255.255.255.0.

4. Запустить на ПК браузер и ввести адрес адаптера: 192.168.1.1.

5. Войти в раздел «Сетевые настройки» на HTML-странице АДИ и вве-

сти требуемые параметры – раздел «Новое значение».

6. Нажать кнопку «Запись».

7. Перезапустить АДИ для вступления в силу новых настроек путем

кратковременного отключения внешнего питания.
