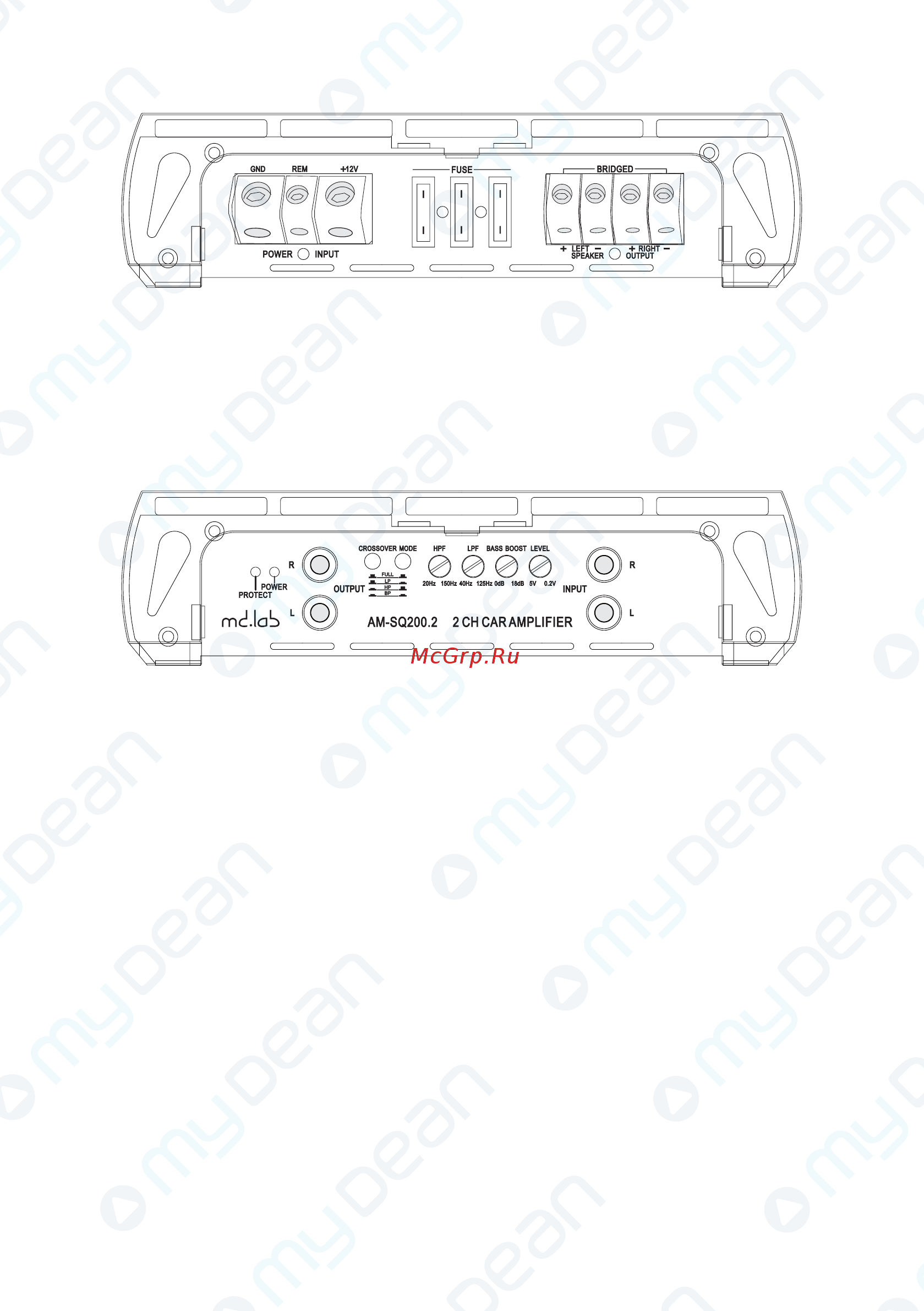

2-канальный усилитель AM-SQ200.2

1. POWER INPUT – разъем для подключения питания. Подключите +12В к «+»

аккумуляторной батарее, GND – к «-» аккумуляторной батареи или к кузову

автомобиля, REM – к управляющему сигналу автомагнитолы.

2. FUSE – предохранители.

3. SPEAKER OUTPUT – разъем для подключения динамиков акустической

системы.

4. OUTPUT – линейные аудиовыходы.

5. INPUT – линейные аудиовходы.

6. LEVEL – настройка чувствительности входа от 0,2 до 5В.

7. CROSSOVER MODE – переключатель режимов работы кроссовера усилителя.

Вы можете выбрать режимы: HP – фильтр высокой частоты, LP– фильтр низкой

частоты, BP – полосовой фильтр, FULL – отключение кроссовера.

8. HPF – регулировка фильтра высоких частот в диапазоне от 20 до 150Гц.

9. LPF – регулировка фильтра низких частот в диапазоне от 40 до 125Гц.

10. BASS BOOST – регулировка усиления низких частот от 0 до 18дБ.

11. REMOTE BASS – разъем для пульта дистанционного управления.

12. POWER – индикатор включения усилителя.

13. PROTECT – индикатор включения режима защиты от перегрузки.
