Установка на нивелирную рейку
Необходимый монтаж приемника FR45 проводится в соответствии с
выше приведенным рисунком. Приемник крепится с помощью винтовой
струбницы, удобно и надежно закрепляющей прибор на рейке.
Символы электронного дисплея
1.Индикатор включения
2.Индикатор заряда батреи
3.Точный / Обычный режим
4.Звуковой индикатор вкл. / выкл.
5.Индикатор получения сигнала

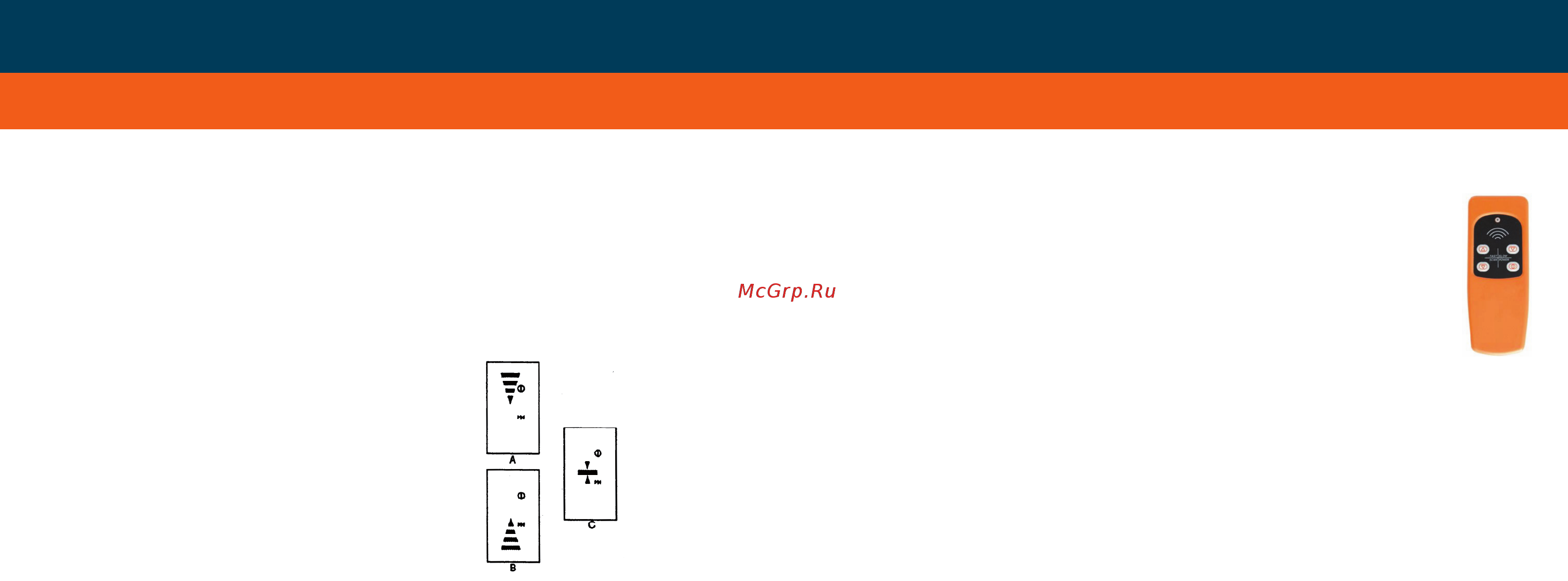

Определение лазерного сигнала
А. Переместите приемнк ниже:
Звуковой сигнал: частый короткий звуковой сигнал.
В. Переместите приемник вверх
Звуковой сигнал: частый короткий звуковой сигнал.
С. Приемник установлен на уровне:
Звуковой сигнал: монотонный звуковой сигнал. А+В. Чем ближе
приемник к положению “на уровне” (С) тем короче становятся стрелки.
Точное / грубое обнаружение сигнала
Приемник FR 45 имеет два режима точности:
Грубая точность обнаружения - ±2,5 мм
Точное обнаружение - ±1,0 мм
Выбор режима осуществляется с помощью кнопки “ 9 “
Пульт Д/У
Клавиши на пульте управления аналогичны кнопкам
клавишной панели лазерного нивелира. Кроме : кнопка
включения/выключения “POWER”, которой можно
отключить прибор, но не снова включить его.
Проверка точности
Расположите нивелир FL200A-N в режим вращения и
зафиксируйте показатели на расстоянии 10м. Переверните прибор
на 180° вокруг оси и проведите второе измерение. Проведите
замер обоих показателей. Они не должны отличаться более,
чем на 1,5мм. Проведите такие же замеры при вертикальном
использовании.
