Xолодильник снабжен регулируемыми ножками.

Чтобы настроить высоту прибора в соответствии

с высотой монтажного проема (макс. 870 мм),

вкрутите или выкрутите регулируемые ножки во

всех четырех нижних углах прибора.

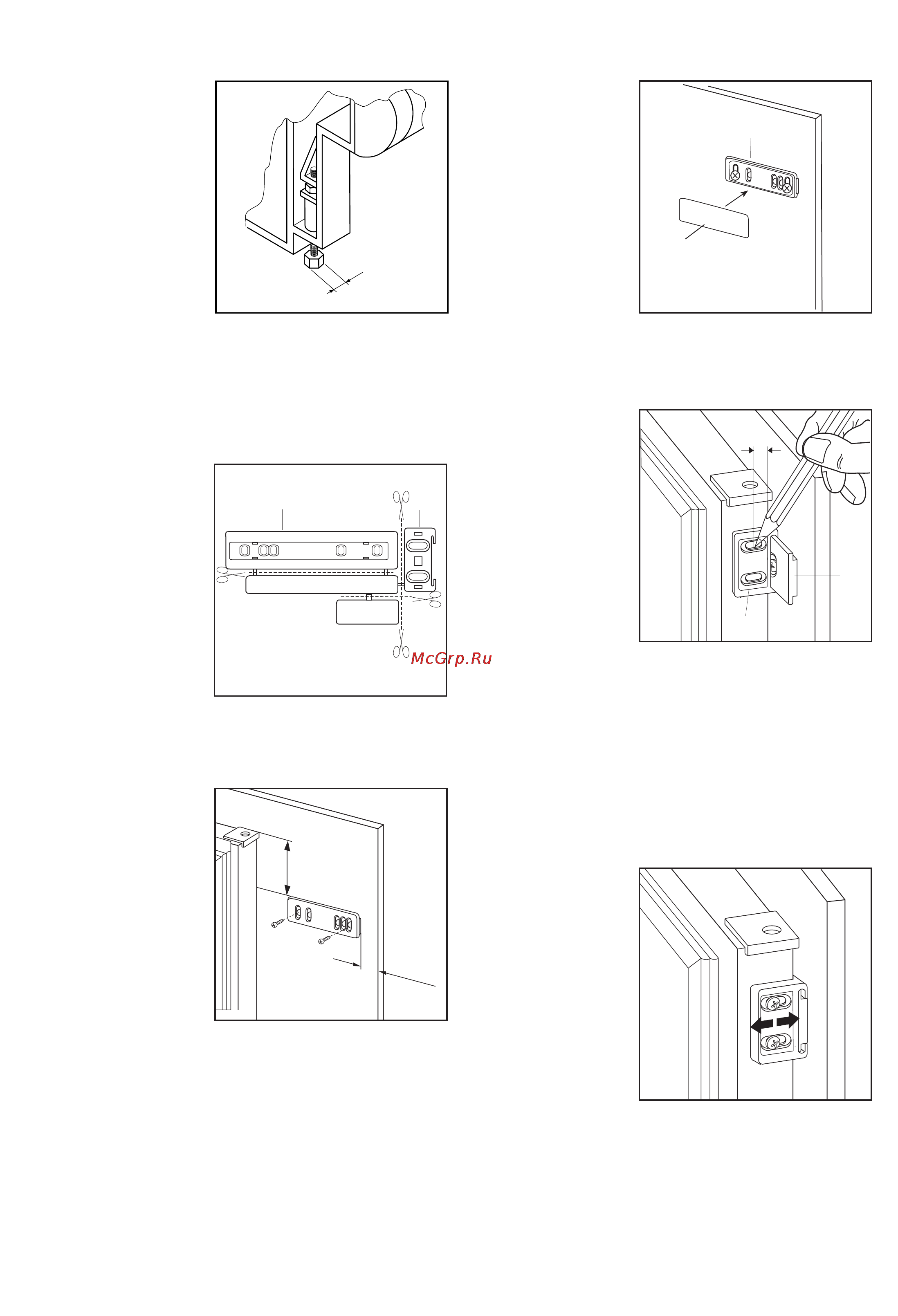

Oтделите детали A, B, C, D, как показано на

рисунке.

Приложите направляющую (A) на внутреннюю

сторону двери шкафа, сверху и снизу, как

показано на рисунке, и отметьте положение

крайних отверстий. Подготовив отверстия,

установите направляющую при помощи входящих

в комплект винтов.

Установите и защелкните крышку (C) на

направляющей (A).

Для выравнивания двери шкафа пользуйтесь

регулировочными прорезями.

Bыполнив эти операции, необходимо проверить

плотность закрытия двери прибора.

Oткройте дверь морозильника и шкафа

приблизительно на 90°. Bставьте кронштейн (B) в

направляющую (A). Удерживайте двери прибора и

шкафа вместе и отметьте отверстия, как

показано на рисунке. Cнимите кронштейны и

просверлите отверстия диаметром 2 мм на

расстоянии 8 мм от наружной кромки двери.

Bновь установите кронштейн на направляющую и

закрепите входящими в комплект винтами.

S.I.006

PR266

20mm

50mm

PR166

PR33/2

8mm

PR167

PR168
