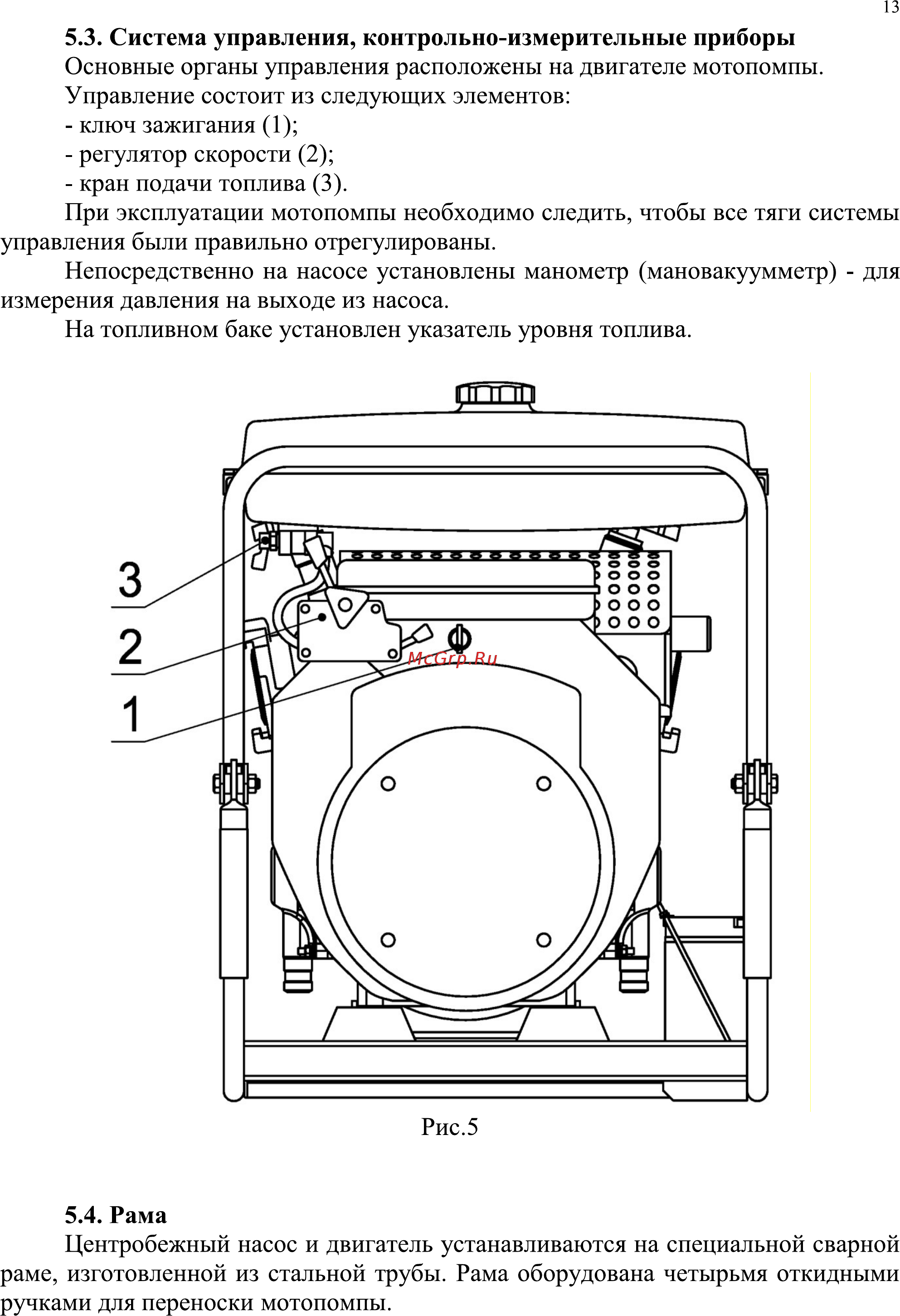

13 5 3 Система управления контрольно измерительные приборы Основные органы управления расположены на двигателе мотопомпы Управление состоит из следующих элементов ключ зажигания 1 регулятор скорости 2 кран подачи топлива 3 При эксплуатации мотопомпы необходимо следить чтобы все тяги системы управления были правильно отрегулированы Непосредственно на насосе установлены манометр мановакуумметр для измерения давления на выходе из насоса На топливном баке установлен указатель уровня топлива Рис 5 5 4 Рама Центробежный насос и двигатель устанавливаются на специальной сварной раме изготовленной из стальной трубы Рама оборудована четырьмя откидными ручками для переноски мотопомпы
