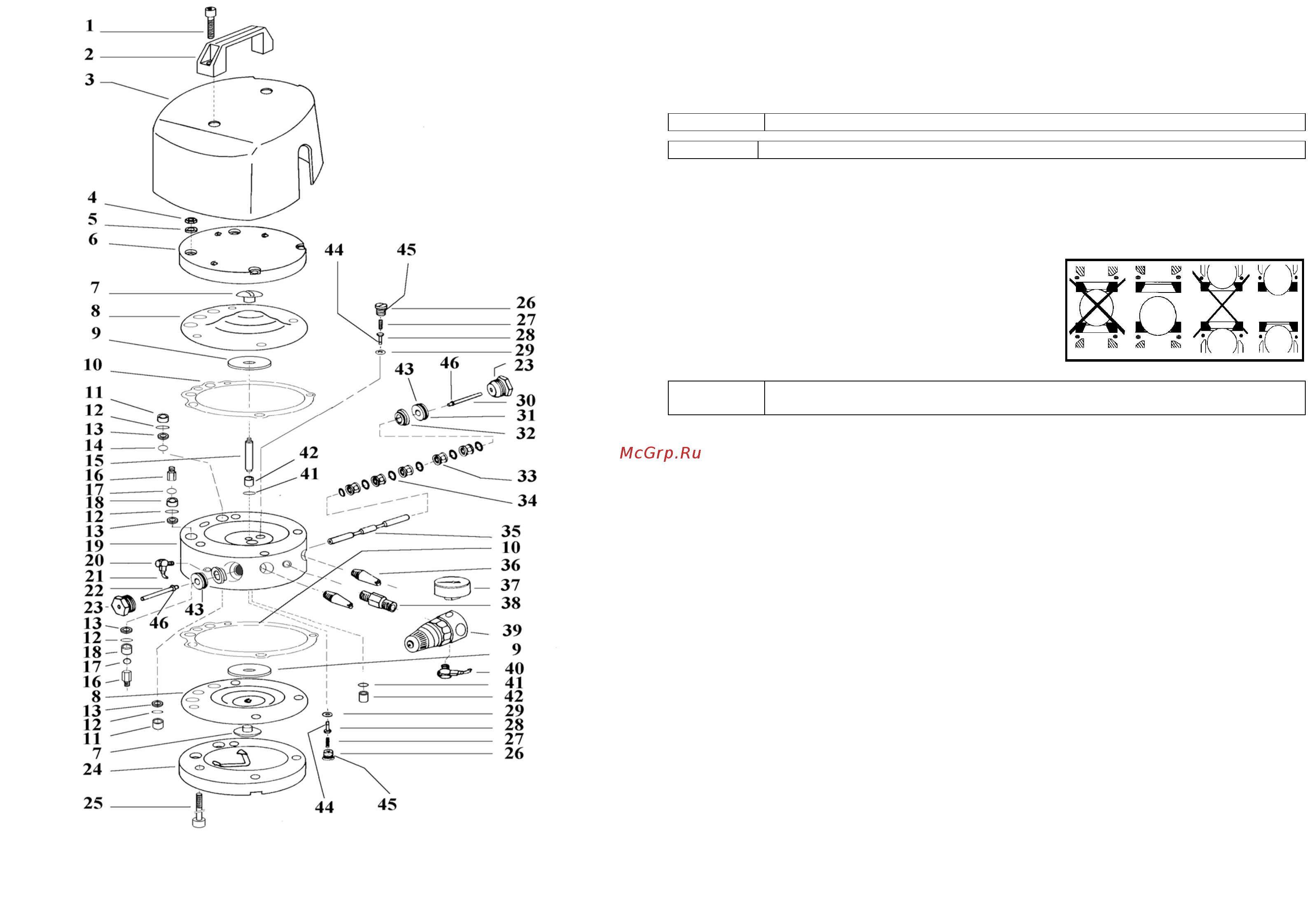

Замена клапана (28). Ремонтный комплект KK-4633.
1. Оба клапана (28) могут заменяться, если мембраны (8) сняты.
2. Стопорный винт (26) и кольцо (45) удаляются.
3. Пружину (27), клапан (28) с кольцом 44) и уплотнением клапана (29) разбирают.
Направляющие и седло клапана проверяют. Новые части перед монтированием слегка
смазывают.
ВНИМАНИЕ Слишком много смазки приводит к загрязнению воздушных каналов.
УКАЗАНИЕ Оба клапана всегда должны заменяться одновременно
Замена шариков (14, 17) и седел (13). Ремонтный комплект KK-4631 (Стандарт), KK-
4631-AN (Водные ЛКМ), KK-4632 (Керамика)
1. Обе мембраны (8) разбирают (смотри выше). Шарики 14 мм (17) вынимают.
2. Втулки (11, 18) демонтируют, кольца (12) и седла (13) разбирают. Шарики 16 мм (14)
вынимают.
3. Части проверяют и заменяют поврежденные.
4. Обратный монтаж предпринимают в обратном порядке.
ВНИМАНИЕ При монтаже обращайте внимание на правильное положение частей,
согласно рисунку. Конус седла клапана (13) должен направлен к шарику.
Замена управляющего клапана. Ремонтный комплект KK-4634.
1. Шланг (21) снимают с ввертного крана (20).
2. Отвинчивают регуляторы давления воздуха и оба демпфера (36).
3. Гайку (23) отвинчивают: используют ключ SW 24.
4. Ползун (35) по мере возможности отжимают.
5. Насос поворачивают и рукой надавливают на спускной штырь (30).
6. Пистон (31) выпадет с противоположной стороны.
7. Вторую гайку (23) отвинчивают и вынимают ползун (35).
8. Гильзы (32)
на обеих сторонах 10 мм шестигранным торцевым ключом
9. Пять сепараторов (33) и шесть колец (34) разбирают.
10. Все части проверяют, при случае заменяют. Новые части перед монтажом легко
смазывают.
Монтаж:
1. Гильзу (32) завинчивают на одной стороне. Кольцо (34) сепараторы (33) собирают в
правильной последовательности. Завинчивают вторую гильзу (32), легко смазывают и
вдвигают ползун (35).
2. Оба пистона (31) ключом затягивают с двух сторон. Обращают внимание на
правильное положение частей. Гайки (23) и спускной штырь (30) затягивают со
стопорным кольцом (46). Более длинный конец штыря направлен к ввертному крану (20).
3. Гайку (23), регуляторы давления и ввертный кран (20) снова устанавливают. Двойной
ниппель (38), смазанный герметизирующим составом завинчивают.
Ст
р
. 4
Стр. 7
