РЭ 4213-201-18151455-2014
16
Приложение В

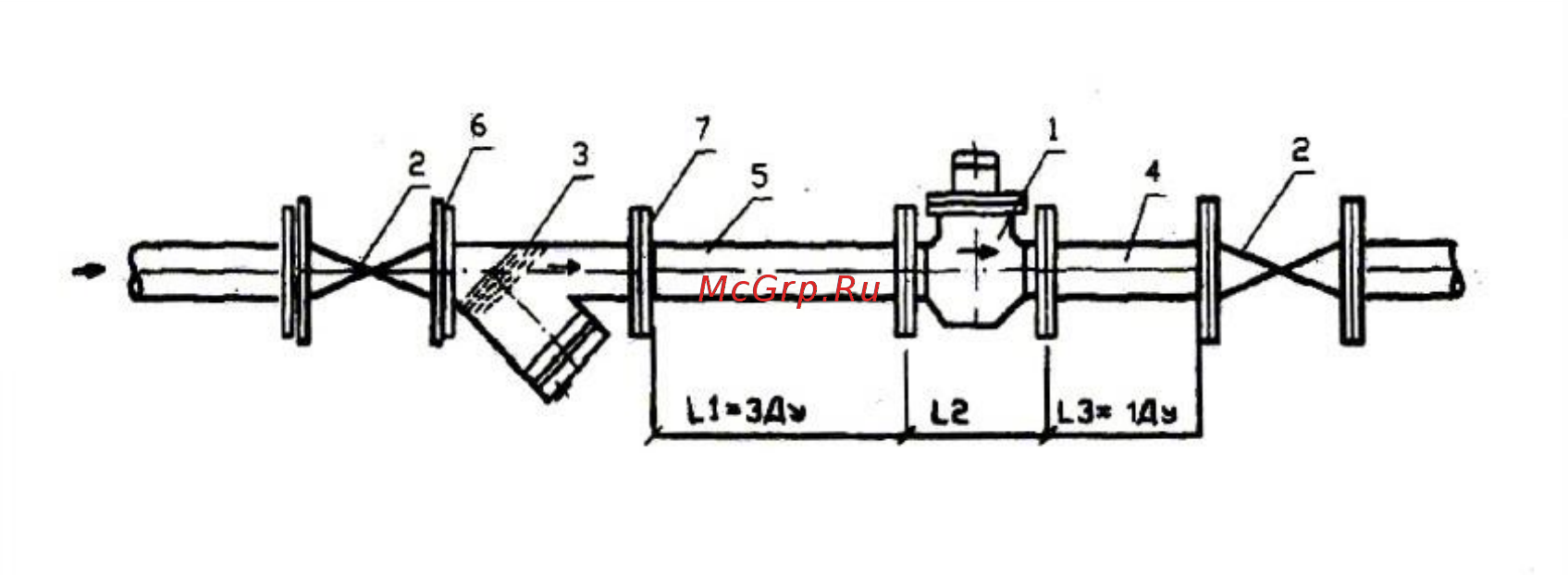

Пример монтажа счѐтчика воды
1 – счѐтчик воды
2 – задвижка
3 – фильтр магнитный
4 – патрубок
5 – патрубок
6 – прокладка
7 – фланец по ГОСТ 33259-2015
