РЭ 4213-203-18151455-2014

Пять роликов индикаторного устройства с цифрами черного цвета (до запятой) указывают

количество измеренной воды в метрах кубических, последующие три ролика после запятой с

цифрами красного цвета – десятые, сотые и тысячные доли метров кубических, а стрелочный

указатель – десятитысячная доля метров кубических.

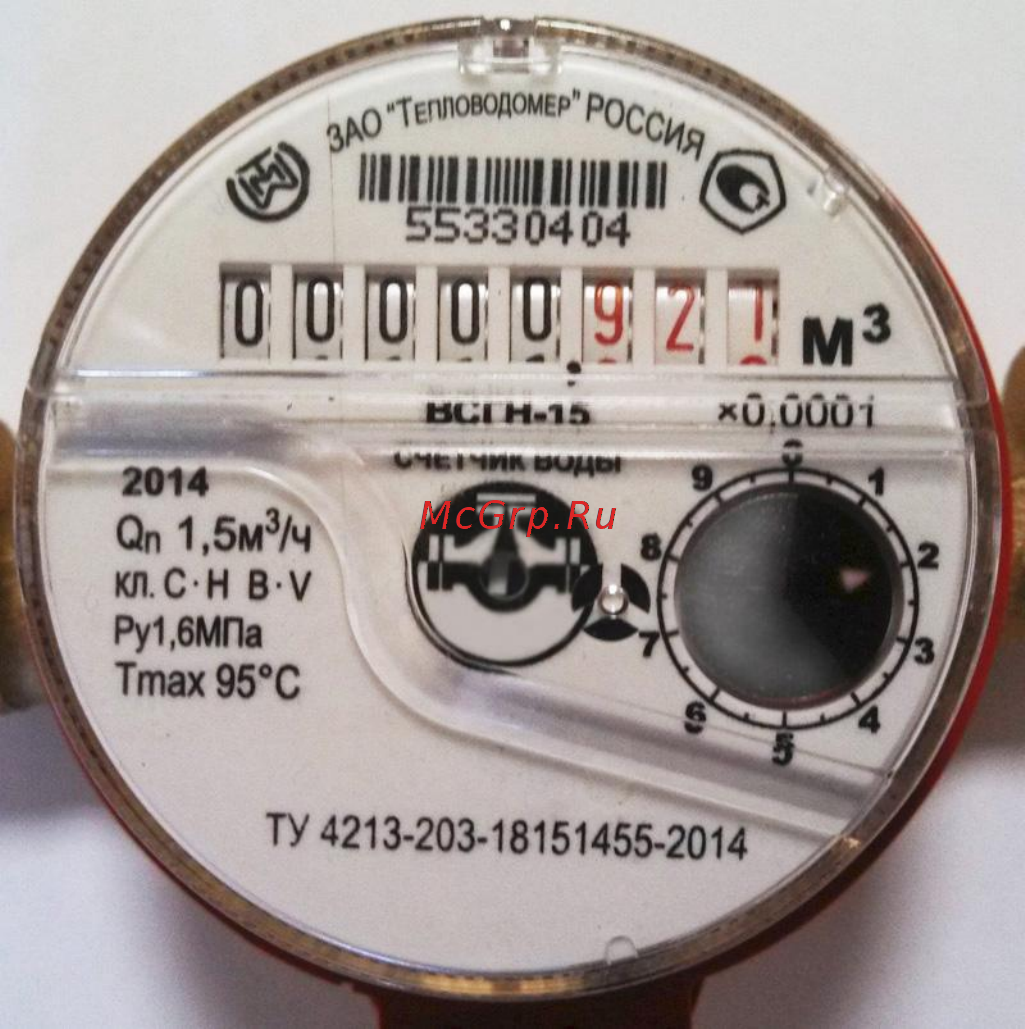

Рисунок 1. Счётный механизм счётчика ВСГН-15

На рисунке 1 показан счѐтный механизм счѐтчика воды крыльчатого ВСГН-15. Показания ро-

ликового индикатора составляют 0,927, стрелочного указателя – 2. Измеренный объѐм равен

0,9272 м

При заказе счётчиков должно быть указано:

 условное обозначение счѐтчика;

 метрологический класс.

Пример записи счѐтчика при его заказе и в другой продукции, в которой он может быть приме-

нен:

- для счѐтчика холодной воды DN 40 со счетным механизмом, предназначенным для визу-

ального съема показаний, – ВСХН-40 класс В ТУ 4213-203-18151455-2014; DN 25 –

ВСХН-25 класс С ТУ 4213-203-18151455-2014;

- для счѐтчиков горячей воды DN 40 со счетным механизмом, предназначенным для визу-

ального съема показаний, – ВСГН-40 класс В ТУ 4213-203-18151455-2014; DN 25 – ВСГН-

25 класс В ТУ 4213-203-18151455-2014;

- для счѐтчика горячей воды DN 40 со счетным механизмом с магнитоуправляемым контак-

том и роликовым указателем – ВСТН-40 класс В с ценой импульса 0,01 м

или 10 л/имп

ТУ 4213-203-18151455-2014.

На счѐтном механизме или корпусе счѐтчика имеется наклейка со штрих-кодом. Цифры на

штрих-коде применяются только для внутренних целей (заводской номер прибора) и не исполь-

зуются для обозначения кода по принятым международным стандартам.

Cчѐтчики типа ВСТН используются в комплекте теплосчѐтчиков (совместно с вычислителем

и комплектом термопреобразователей сопротивления) или для дистанционного вывода инфор-

мации на считывающие устройства.

1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.2.1 Основные технические характеристики указаны в таблице 1.
