Примечания:

1. Под наименьшим расходом Q

min

понимается расход, на котором счѐтчик имеет относи-

тельную погрешность  5 % и ниже которого относительная погрешность не нормируется.

2. Под переходным расходом Q

понимается расход, на котором счѐтчик имеет относитель-

ную погрешность ± 2 %, а ниже которого ± 5 %.

3. Под номинальным расходом Q

понимается расход, при котором счѐтчик может работать

непрерывно в течение длительного времени.

4. Под наибольшим расходом Q

max

понимается расход, при котором счѐтчик может работать

не более 1-го часа в сутки.

5. Под порогом чувствительности понимается расход, при котором крыльчатка (турбинка)

приходит в непрерывное вращение.

1.2.2 Гидравлические характеристики.

Потеря давления на счѐтчике рассчитывается по следующему графику:

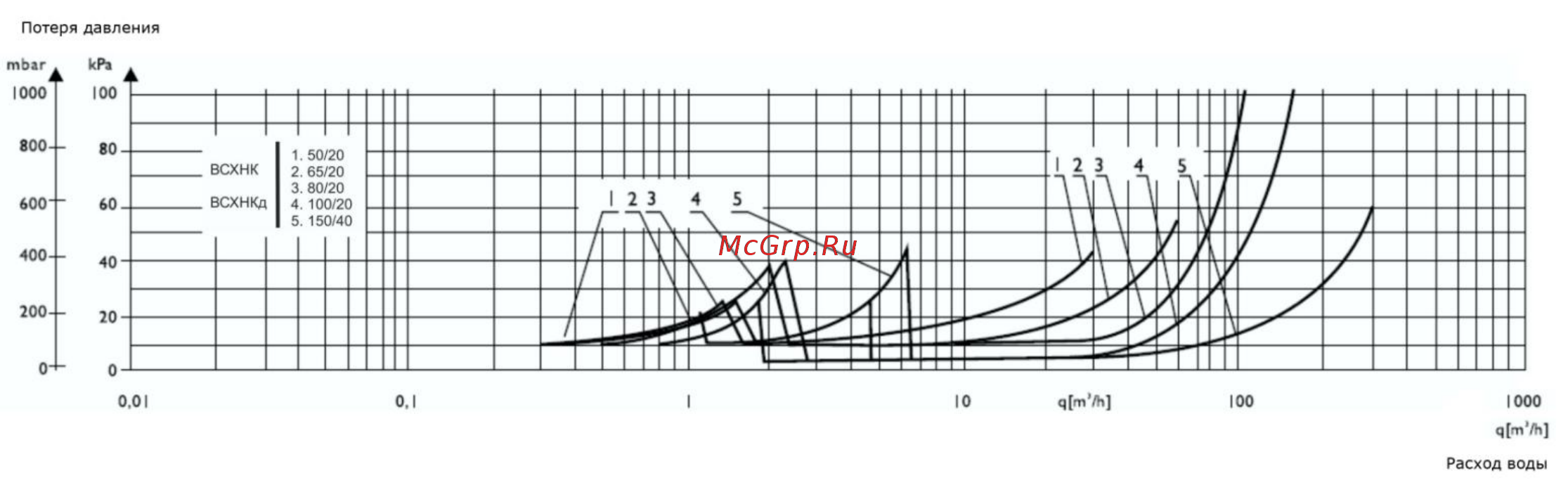

График потери давления

1.2.3 Технические характеристики магнитоуправляемого контакта:

- максимальное коммутируемое напряжение, В - 50;

- максимальный коммутируемый ток через контакт, мА - 100;

- частота замыкания контакта, Гц, не более - 1.

1.2.4 Средний срок службы – не менее 12 лет.

По истечении срока службы детали счѐтчика воды подлежат утилизации.

1.2.5 Габаритные и присоединительные размеры счѐтчика комбинированного

указаны в таблице 1.

1.3 КОМПЛЕКТНОСТЬ

В комплект поставки входят:

- счѐтчик воды 1 шт.

- паспорт 1 экз.

- руководство по эксплуатации 1 экз.

- методика поверки (по заказу) 1 экз.

- упаковка 1 шт.

1.4 СОСТАВ СЧЁТЧИКА

1.4.1 Комбинированные счѐтчики состоят из двух счѐтчиков, имеющих раз-

ные пределы измерений, и переключающего пружинного клапана. Счѐтчики раз-

мещены на параллельной отводке (Приложение А). Один прибор является основ-
