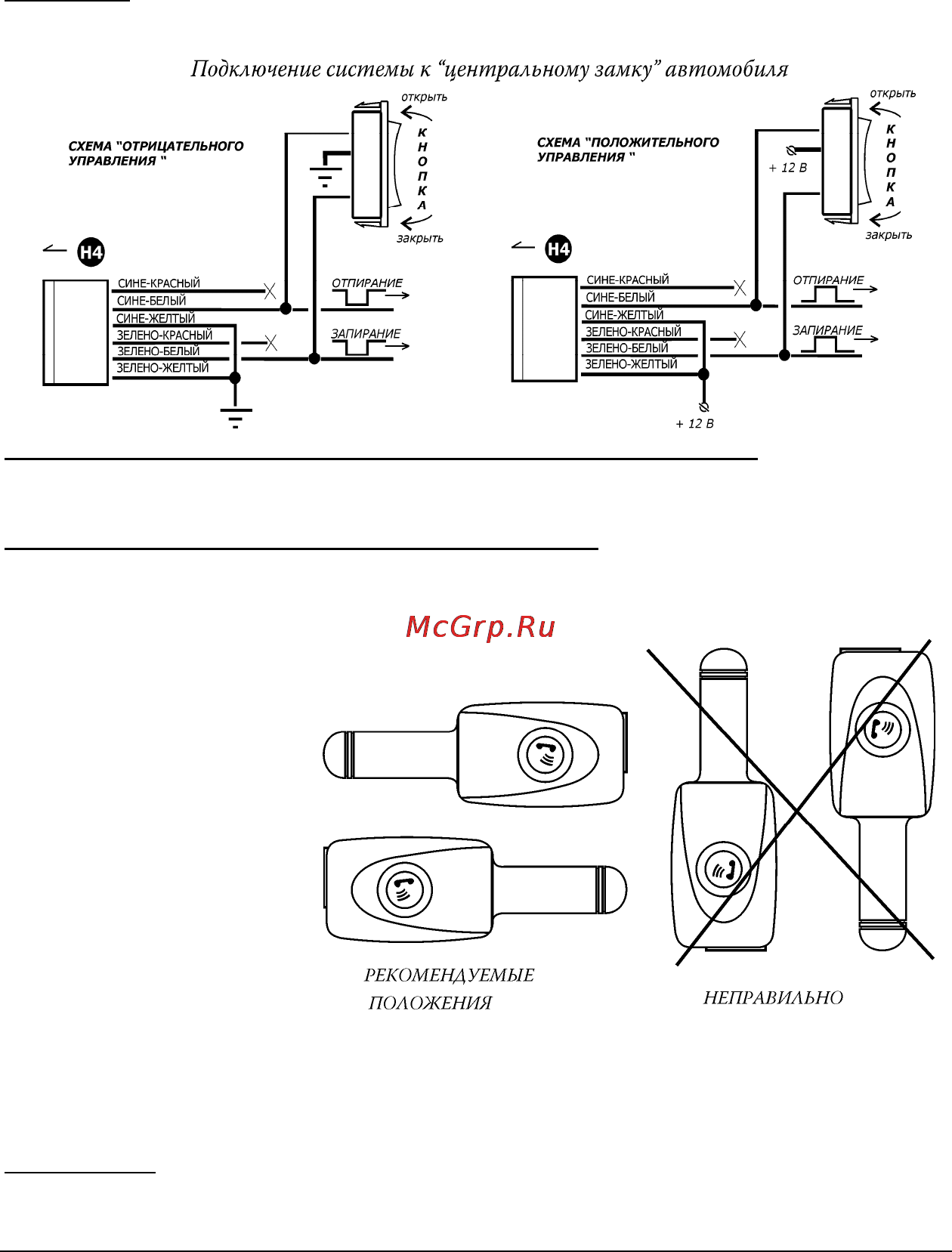

17 Подключение к системе центрального замка автомобиля Выясните какой тип запирания реализован в автомобиле Обычно для этого достаточно измерить потенциал на переключающем контакте кнопки управления системой цен трального замка Когда тип известен используйте одну из приведенных схем Внимание Контакты реле управления замками могут иметь оксидную пленку и мини мальное значение тока при котором гарантируется их надежная работа не менее 100мА Подключение системы к центральному чамку ачтомчбиля Белый 2 х контактный разъем светодиодного индикатора Н5 Светодиодный индикатор должен быть размещен в зоне наилучшей видимости такой например как верхняя часть приборной доски или ее лицевая поверхность Черный 4 х контактный разъем передатчика Н6 Изготовитель рекомендует монтировать передатчик в дальнем верхнем по отношению к водителю углу лобового стекла или на обратной стороне салонного зеркала заднего вида Максимальная дальность управления достигается при горизонтальном располо жении передатчика Обезжирьте место уста новки и передатчик спир товым раствором Прикре пите передатчик на ли пучку Проложите соеди нительный кабель за эле ментами декоративного оформления и соедините передатчик с центральным блоком Внимание важно Ка Ь КОМП1ДУ1 Л1ыь бель не должен распола ПОЛОЖЕНИЯ НЕПРАВИЛЬНО гаться параллельно ан тенне передатчика В противном случае возможно возникновение паразитной обратной связи при которой передатчик все время излучает сигнал При возникновении такой ситуации сигнал передатчика системы глушит сигнал брелка и система не реагирует на команды брелка По этой же причине нельзя скручивать излишки кабеля вблизи пе редатчика Это надо делать на противоположном конце кабеля вблизи системы Примечание В состав покрытий некоторых стекол входят компоненты экранирующее или ослабляющее излучение в радиодиапазоне Такие случаи требуют принятия осо бых мер и возможно выбора другого места расположения передатчика CENTURION ХлЬгС инструкция пользователя
