Содержание
- Baureihe series serie 1
- H500 h700 1
- Montage und bedienungsanleitung installation and operation instruction manual montage en bedrijfsinstrukties 1
- Inhaltsverzeichnis 3
- Konformitätserklärung 3
- Einsatz und technische beschreibung 4
- Sicherheitshinweise 4
- Elektroanschluss 5
- Garantie 5
- Transport und lagerung 5
- Inbetriebnahme 6
- Montage und installation 6
- Wartung und reparatur 6
- Störungen ursache abhilfe 7
- Vor jeder wartung pumpe vom stromnetz trennen netzstecker ziehen 7
- Wellenlager durch drehen der welle auf freien und ge räuschlosen lauf prüfen bei schäden ist eine general überholung durch eine homa fachwerkstatt bzw den werkskundendienst notwendig kabel und kabeleinführung auf wasserdichtheit oder beschädigungen prüfen sichtprüfung zusätzlich bei pumpentypen mit ölsperrkammer 7
- Ölstand und ölzustand pumpe horizontal legen so dass sich die ölkammer schraube bei größeren pumpen eine der beiden öl kammerschrauben oben befindet die schraube entfer nen und eine geringe menge öl entnehmen wenn das öl trübe oder milchig ist deutet dies auf eine schadhafte wellenabdichtung hin in diesem fall den zustand der wellendichtungen durch eine homa fachwerkstatt oder den werkskundendienst überprüfen lassen das öl sollte nach jeweils 3000 betriebsstunden gewech selt werden ölsorte shell tellus c22 oder biologisch abbaubares homa atox auf wunsch lieferbar ver brauchtes öl ist ordnungsgemäß zu entsorgen wartungsvertrag zur regelmäßigen fachmännischen durchführung aller notwendigen wartungs und kontrollarbeiten empfehlen wir den abschluss eines wartungsvertrages durch unse ren homa wartungsservice bitte wenden sie sich an unseren werkskundendienst 7
- Für die tauchmotorpumpe nr leisten wir entsprechend unseren garantiebedingungen 8
- Garantiebedingungen 8
- Garantieschein 8
- Homa vertragskundendienste im bundesgebiet 8
- Monate garantie 8
- Declaration of conformity 9
- Index of contents 9
- Applications and technical description 10
- Safety warnings 10
- Electrical connection 11
- Installation 11
- Transportation and storage 11
- Warranty 11
- Maintenance and repair 12
- Start up 12
- Before maintenance or repair disconnect the pump from the power supply to avoid accidental starting of the pump 13
- Fault finding chart 13
- Months of warranty 13
- Pump type no correspond to our warranty conditions we achieve 13
- Warranty conditions 13
- Warranty receipt 13
- Conformiteitsverklaring 14
- Inhoudsopgave 14
- Inzetbaarheid en technische beschrijving 15
- Veiligheidsvoorschriften 15
- Elektrische aansluiting 16
- Garantie 16
- Montage en installatie 16
- Transport en opslag 16
- In bedrijf stellen 17
- Onderhoud en service 17
- Garantiebepalingen 18
- Garantiebewijs 18
- Maanden garantie 18
- Opsporen van storingen 18
- Voor de vuilwater dompelpomp nr geven wij conform onze bovenstaande garantiebepalingen 18
- Voor elke reparatie aan pomp stroomtoevoer uitscha kelen 18
- Abb 1 fig 1 anschlussdiagramm standardmotor direkt start dol stern schaltung der wicklungen wiring diagram pump motor direct on line start dol star connection of the stator windings aansluitschema standaardmotor direkt start dol sterschakeling wikkelingen normalausführung standard model normale uitvoering 19
- Anschlussdiagramme wiring diagrams aansluitschema 19
- Baumaße dimensions afmetingen in mm 19
- Mit doppel tragegriff with double handle met dubbe le handgreep 19
- Mit ringschrauben with lifting ring met ringschroeven 19
- Mit tragering with supporting ring met draagring 19
- T1 t3 temperaturfühler ca 130 c nicht serienmäßig auf wunsch lieferbar t1 t3 temperature sensors approx 130 c not regulary supplied available upon request t1 t3 temperatuurvoelers ca 130 c niet standaard op verzoek leverbaar 19
- Typ type a b c d max g e 19
- Achtung die untenstehende liste enthält teile die nicht in jedem pumpentyp vorhanden sind deshalb bei ersatzteilbestellung bitte immer angeben pumpentyp zeichnungsposition xx genaue positionsnummer bitte aus der ersatzteilzeichnung entnehmen und bei bestell ung angeben siehe unten artikelbezeichnung siehe unten gewünschte stückzahl 22
- Attention the following list contains parts that do not correspond to every pump type for spare part orders please always give pump type position number xx take the exact position number from the drawing of the specific pump model see hereafter part description see hereafter required quantity 22
- Ersatzteilliste 22
- Ersatzteilliste und zeichnungen 22
- Spare part list 22
- Spare part list and drawings 22
- De onderstaande lijst bevat delen die niet in elk pomtype aanwezig zijn daarom bij onderdelenbestelling altijd vermelden 23

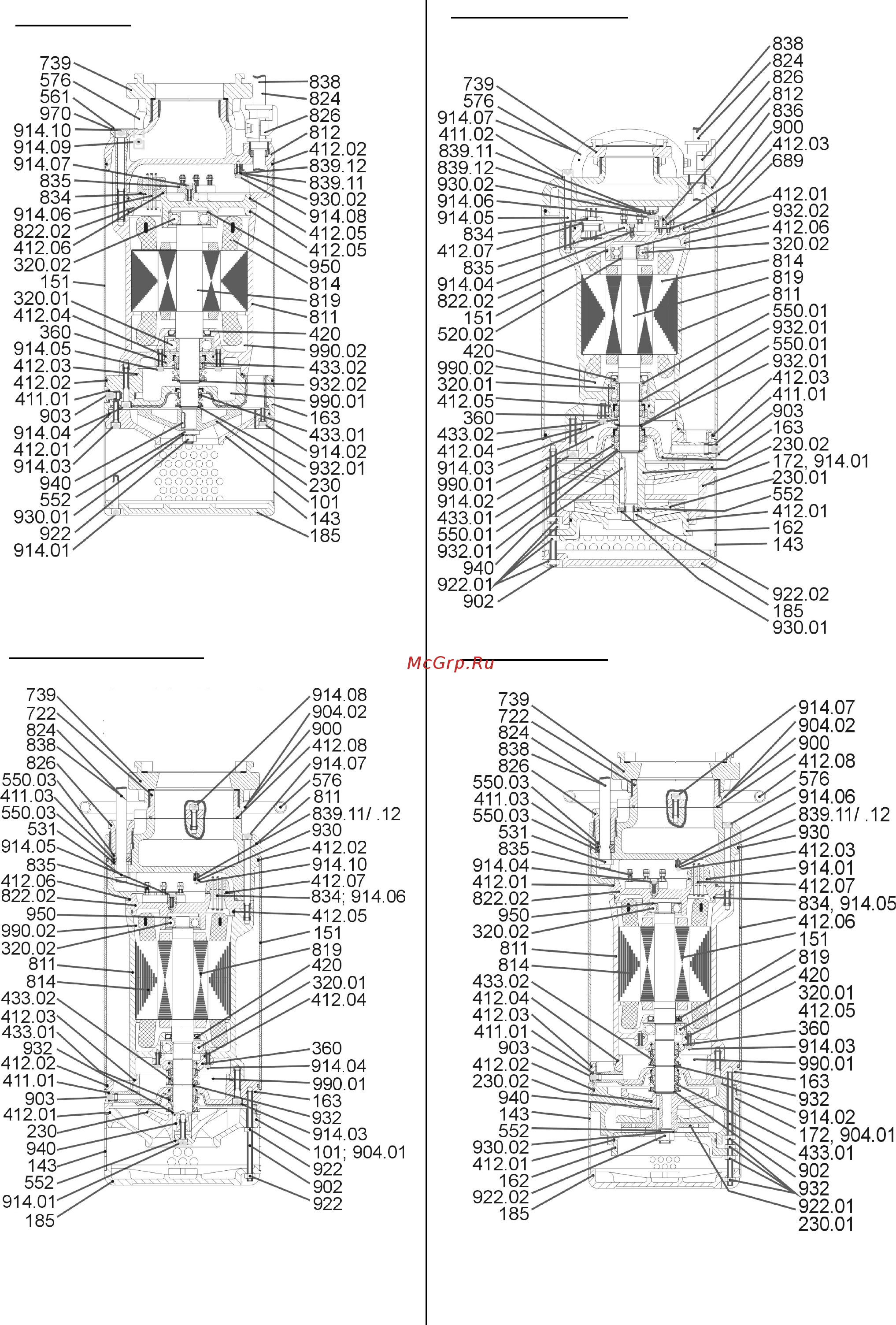

- Ersatzteilzeichnung spare part drawings onderdelentekening h 500 b 1 8 w a 23
- H 500 b 2 5 d 23
- Onderdelenlijst en onderdelentekening 23
- Onderdelenlijst let op 23
- Pomptype tekeningpositie xx exacte positienummer uit de on derdelenlijst vermelden bij bestelling artikelomschrijving gewenste aantal 23
