Стабилизатор ШТИЛЬ R250ST– R800ST Руководство по эксплуатации
Непрерывное свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОДНОЕ и
красного индикатора МАХ свидетельствует о превышении предельного значения
входного напряжения («Uвх>275 В») и отключении нагрузки, мигание – входное на-
пряжение за пределами рабочего диапазона (260 В< Uвх <275 B), но нагрузка под-
ключена.
Непрерывное свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОДНОЕ и
красного индикатора MIN сигнализирует о понижении предельного значения входно-
го напряжения («Uвх<150В») и отключении нагрузки, мигание – входное напряжение
за пределами рабочего диапазона (150 B < Uвх <165 B), но нагрузка подключена.
Свечение индикатора ПЕРЕГРУЗКА свидетельствует об отключении нагрузки
при перегрузке стабилизатора, а мигание – об отсчете времени до отключения на-
грузки.
4.3 Принцип работы
Принцип работы стабилизатора основан на автоматической коммутации
отводов силового автотрансформатора с помощью силовых ключей в зависимости
от значения входного напряжения.
На рисунке 4.2. приведена структурная схема стабилизатора.
При включении стабилизатора напряжение сети через входной фильтр (1)
поступает на силовые ключи (2), подключенные к обмоткам автотрансформатора (2).
Схема управления (3) по результатам измерения напряжения схемой (6) поочередно
включает силовые ключи (2) (т. е. изменяет ступени регулирования автотрансфор-
матора) на увеличение его выходного напряжения от минимального до тех пор, пока
оно не установится в пределах, указанных в таблице 3.1. Если значение входного
напряжения находится в диапазоне от 150 В до 275 В, то через 1…2 с включится
реле нагрузки (7) и на выходную розетку стабилизатора будет подано стабилизиро-
ванное напряжение. При изменении напряжения питающей сети в пределах рабоче-
го диапазона схема управления (3), переключая силовые ключи (2), отрегулирует
напряжение на выходе стабилизатора с заданной точностью.

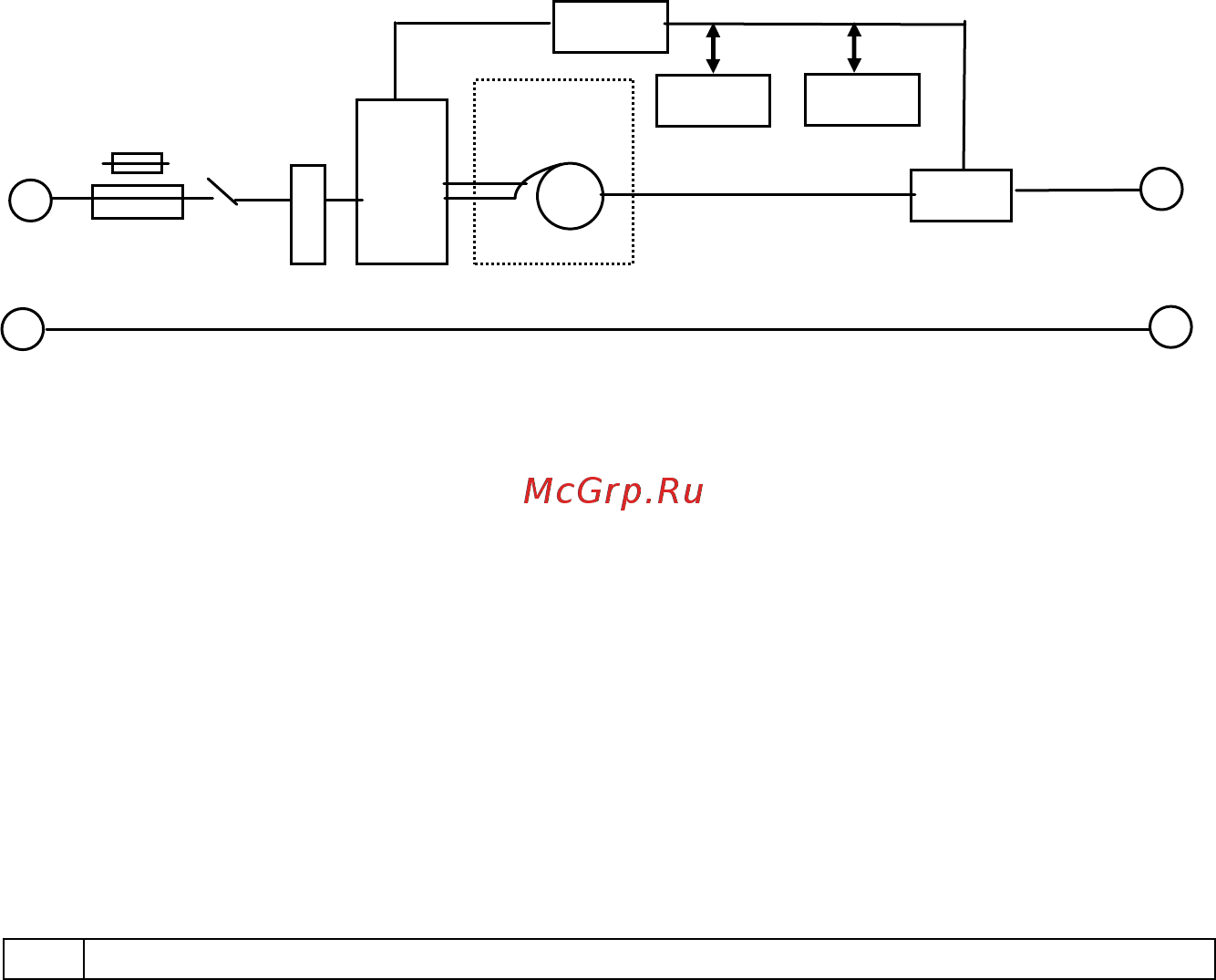

Рисунок 4.2 Структурно-функциональная схема изделия
1 – фильтр входной, 2 – силовые ключи, 3 – схема управления, 4 - авто-
трансформатор, 5 – схема индикации, 6 – схема измерения тока и напряжения, 7 –
реле выходное.
При этом светятся два зеленых индикатора НАПРЯЖЕНИЕ ВХОДНОЕ и
НАПРЯЖЕНИЕ ВЫХОДНОЕ схемы индикации (5).
В случае выхода напряжения питающей сети за пределы рабочего диапа-
зона схема управления не сможет обеспечивать дальнейшее регулирование напря-
жения, и стабилизатор будет лишь компенсировать входное напряжение, поддержи-
вая выходное напряжение в пределах 190…242 В (мигает соответствующий индика-
тор МАХ или MIN).
Если напряжение на входе стабилизатора превысит критический верхний
порог («Uвх>275В»), произойдет отключение выходного напряжения от нагрузки,
индикатор НАПРЯЖЕНИЕ ВЫХОДНОЕ погаснет и засветится индикатор MAX. Если
ФАЗА
НОЛЬ
ФАЗА
НОЛЬ
СЕТЬ
ВЫХОД
СЕТЬ
7
4
3
6
TV 2
1
5
