DEG
12
Монтаж регулятора на стенку
Регулятор температуры должен быть закреплен недалеко от деаэратора на стенке или на опоре
трубопровода, как показано на рисунке 12 с учетом того, что стандартная длина капилляров 5 м.
Необходимо, чтобы прибор был закреплен на опоре, неподверженной вибрациям.

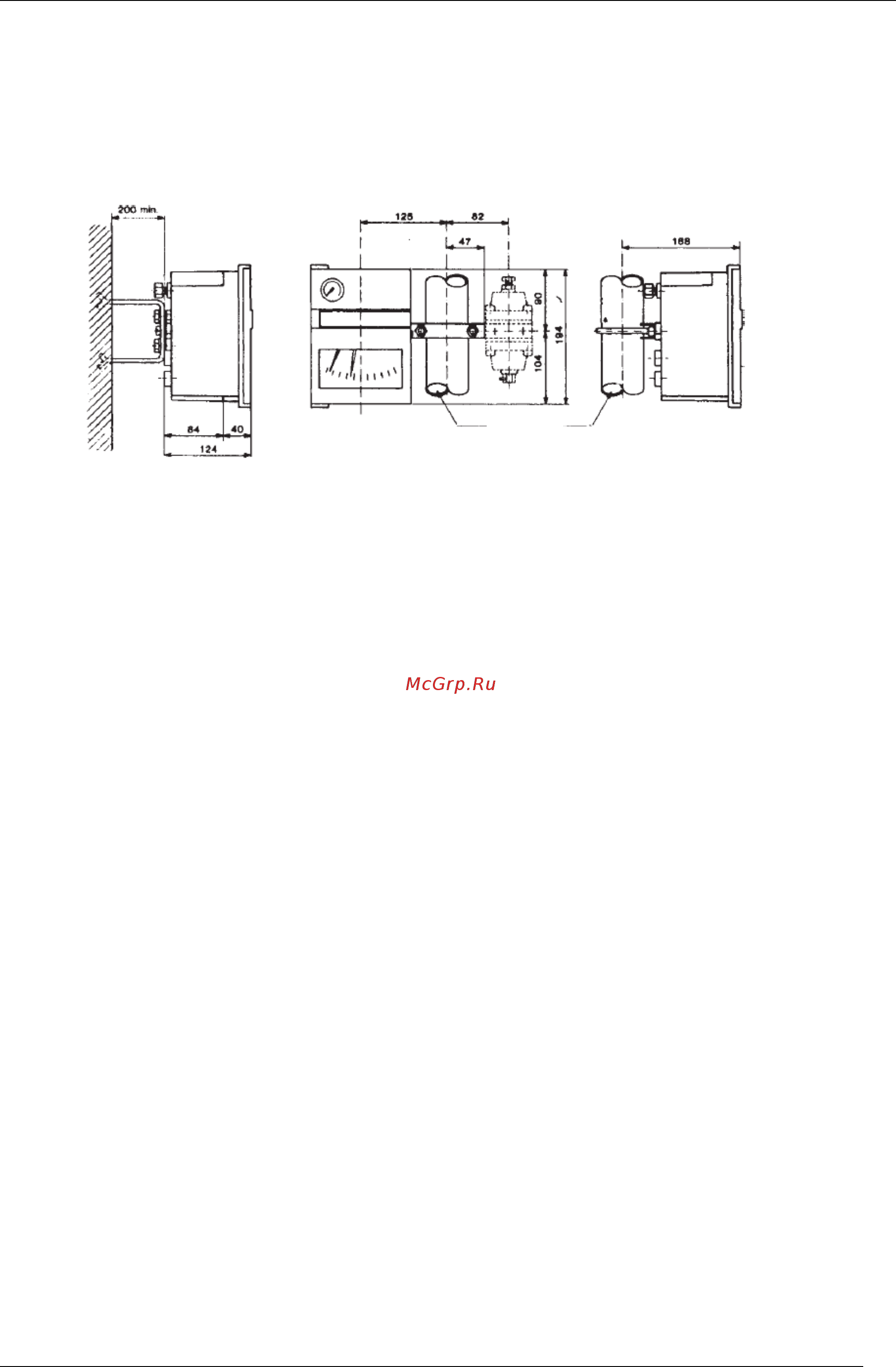

Рис. 12
Особое внимание должно быть уделено месту монтажа приборов, исключая воздействия вибрации,
коррозий и влажности, обеспечивая температуру окружающей среды в установленном диапазоне (-
15°C и +65°C).
Капилляр датчика температуры должен быть помещен в специальный стакан из нержавеющей стали,
соединенный с патрубком бака деаэратора.
Ø2
трубка
