![ICI Caldaie AX 100 Инструкция по эксплуатации онлайн [20/24] 454218](/img/pdf.png)
ICI Caldaie AX 100 Инструкция по эксплуатации онлайн [20/24] 454218
![ICI Caldaie AX 100 Инструкция по эксплуатации онлайн [20/24] 454218](/views2/1557531/page20/bg14.png)
Содержание
- Паровой генератор 1
- Общие положения 3
- Описание 3
- Тех характеристики 3
- Dati riferiti a pressione di progetto 12 bar данные относящиеся к расчетному давлению 12 бар 4
- Плита для установки горелки 14 соединение для отбора пара 15 обратный клапан 16 люк для осмотра 17 предохранительные клапана 18 соединение для подачи воды 19 задняя дымогарная камера 20 штуцер для дымохода 21 шуровочная дверца 22 соединение для слива 23 соединение для слива 24 электронасос линии подачи воды 4
- Рис 1 4
- Тех данные 4
- Усл обозначения 1 электрический щит 2 регулировочные реле давления 3 предохранительные реле давления 4 манометр 5 1 ый предохранительный датчик уровня 6 датчики регулировки уровня 7 2 ой предохранительный датчик уровня 8 1 указатель уровня 9 слив указателя уровня 10 передняя дверь 11 2 указатель уровня 12 свет индикатор контроля пламени 4
- Dati riferiti a pressione di progetto 15 bar данные относящиеся к расчетному давлению 15 бар 5
- Вспомогательные устройства 6
- Давление 6
- Манометр рис 2 6
- Предохранительное реле давления 7
- Рабочее реле давления 7
- Предохранительные клапана 8
- Уровень 2 указатель уровня 8
- Автоматический регулятор уровня рис 7 9
- Питание 9
- Парогенераторы нашего производства моноблочной версии не требуют проведения фундаментных работ достаточно иметь гладкую и горизонтальную опорную поверхность желательно приподнятую на цоколе высотой 5 10 см 10
- Подсоединение гидравлической части 10
- После размещения в месте установки парогенераторы должны быть подсоединены к системе в сле дующих точках рис 8 вода от конденсационной емкости 10 если имеется в противном случае от накопительной емкости очи щенной воды к всасывающему патрубку насоса линии подачи воды 9 пар от клапана основной точки отбора пара 3 к потребляющим устройствам распределяющему коллек тору и другим от выхода предохранительных клапанов 6 вывод вне помещения в безопасное ме сто сливные трубы от сливной трубы указателя уровня 16 от сливного вентиля котла 17 и от слива инжектора 22 в канализационную систему топливо подсоединение к горелке предусмотренное для работы на газойле и метане 10
- Размещение 10
- Рис 8 схема системы 10
- Установка 10
- Генераторы укомплектованы электрической панелью управления ip 55 уровень защиты с полным комплектом вспомогательных устройств котла перед подсоединением электрощита рекомендуется проверить что система выполнена с соблюдением всех необходимых требований обращая особо внимание на эффективность заземления 11
- Горелка 11
- Для лучшего удовлетворения потребностей в каждом конкретном случае рекомендуется использо вать двухступенчатую горелку или горелку модулирующего типа таким образом можно избегать чрезмерных перепадов давления в результате отбора пара со стороны потребляющих устройств кроме этого особенно при работе с газовой горелкой на метане перед каждым включением горелки происходит довольно долгая вентиляция топки с соответствующей значительной потерей тепла в дымоходе 11
- Дымоход 11
- Подбор пары котел горелка 11
- Проверить чтобы пространство между соплом горелки и дверью было заполнено должным образом керамическим изоляционным материалом рис 9 в нижеприведенной таблице даны размеры сопел горелок используемых на данном типе парогене раторов 11
- Рис 9 11
- Соединительная труба от котла к началу дымохода должна иметь субгоризонтальное направление по ходу отходящих газов с рекомендуемым уклоном не менее 10 траектория должна быть как можно короче и прямее при этом колена и муфты должны быть спроектированы рационально в со ответствии с требованиями применяемыми к воздухопроводам для отрезков длиной до 2 м можно использовать диаметры соответствующие соединению отвода га зов см таблицу тех данные для дымоходов с более сложной конфигурацией следует увеличить диаметр в соответствующей степени в любом случае дымоходы должны иметь размеры в соответствии с действующими тех стандарта ми рекомендуется обращать особое внимание на внутренний диаметр изоляцию непроницаемость материала для газов возможность прочистки и отверстие для отбора проб отходящих газов для ана лиза 11
- Электрическая схема ссылка на схему поставляемую вместе со специальным распределительным щитом 11
- Электрические соединения 11
- Пуск 12
- Текущая экплуатация 12
- Эксплуатация 12
- Периодичное 13
- Периодичный контроль каждые 6 часов использования 13
- Текущее 13
- Тех обслуживание 13
- Аварийное 15
- Характеристики воды 15
- Хранение без слива жидкости 15
- Хранение в сухом состоянии 15
- Хранение во время простоев 15
- Сбои в работе 16
- Общие 17
- Ограничители уровня воды 17
- Характерные применения 18
- Электрические соединения 18

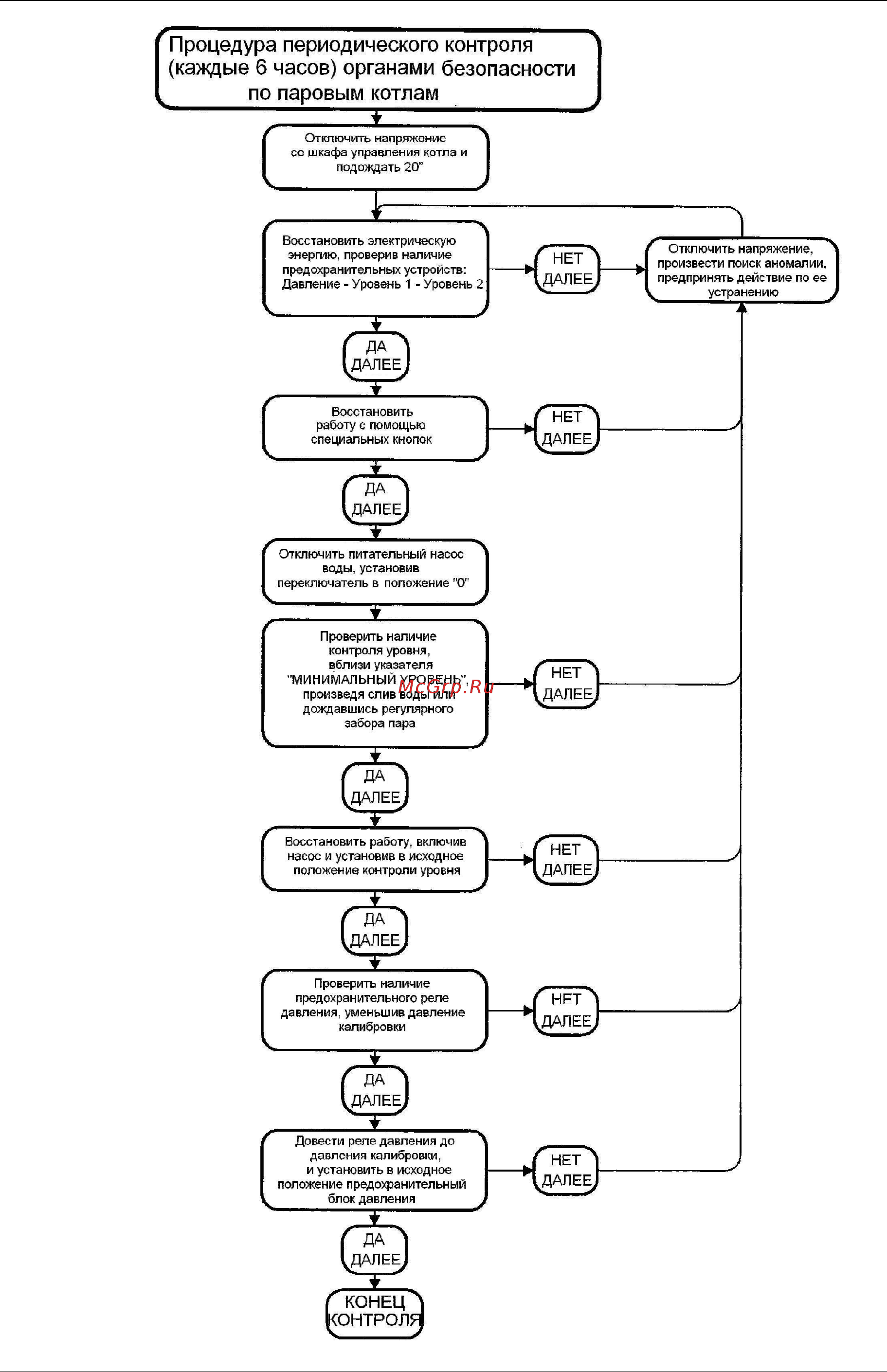

- Периодичный контроль каждые 6 часов использования 19
- Превый запуск 19
- Текущее 19
- Техническое обслуживание 19
- Эксплуатация парового генератора 19
- Аварийное техническое обслуживание замена ограничителей уровня воды 21
- Аварийный монтаж 21
- Для того чтобы снять ограничители уровня воды или их части следуйте инструкции приведен ной ниже 1 убедитесь в том что керамический штепсель не поврежден 2 проверьте длину щупа 3 убедитесь в том что щуп является коаксиальным по отношению к штепсельной оси 4 проверить электрическую систему и особенно убедитесь в том что сопротивление элек трической цепи соединяющей керамический штепсель к электрической панели не повреж дено сопротивление должно быть выше 10 mohm 5 убедитесь в том что автоматический контроль уровня состоящий из двух керамических штепселей и их реле проводимости работает правильно 21
- Ярлык данных 22
- Via g pascoli 38 zevio fraz campagnola verona italia tel 045 8738511 fax 045 8731148 info icicaldaie com www icicaldaie com 24
