Вход:
Команда управления
Запускает
и останавливает подключенный двигатель с
помощью LCP и цифровых входов.
Функции делятся на две группы.
Функции группы 1 имеют более высокий приоритет, чем
функции группы 2.
Группа 1 Сброс, останов выбегом, сброс и останов
выбегом, быстрый останов, торможение
постоянным током, останов и кнопка [OFF]
(Выкл.).
Группа 2 Пуск, импульсный пуск, реверс, реверс и пуск,
фиксация
частоты и фиксация выходной
частоты
Таблица 1.5
Двигатель:
Вращение двигателя
Крутящий
момент, генерируемый на выходном валу, и
скорость от нуля об/мин до макс. скорости двигателя.
f
JOG
Частота
двигателя в случае активизации функции
фиксации частоты (через цифровые клеммы).
f
M
Частота
двигателя.
f
MAX
Максимальная частота двигателя.
f
MIN
Минимальная частота двигателя.
f
M,N
Номинальная частота двигателя (данные паспортной
таблички).
I
M
Ток двигателя (фактический).
I
M,N
Номинальный ток двигателя (данные паспортной
таблички).
n
M,N
Номинальная скорость двигателя (данные паспортной
таблички).
n
s
Скорость синхронного двигателя
n
s
=
2 ×
пар.
. 1 − 23 × 60
s
пар.
. 1 − 39
P
M,N
Номинальная мощность двигателя (данные из
паспортной
таблички, в кВт или л.с.).
T
M,N
Номинальный крутящий момент (двигателя).
U
M
Мгновенное значение напряжения двигателя.
U
M,N
Номинальное напряжение двигателя (данные
паспортной
таблички).

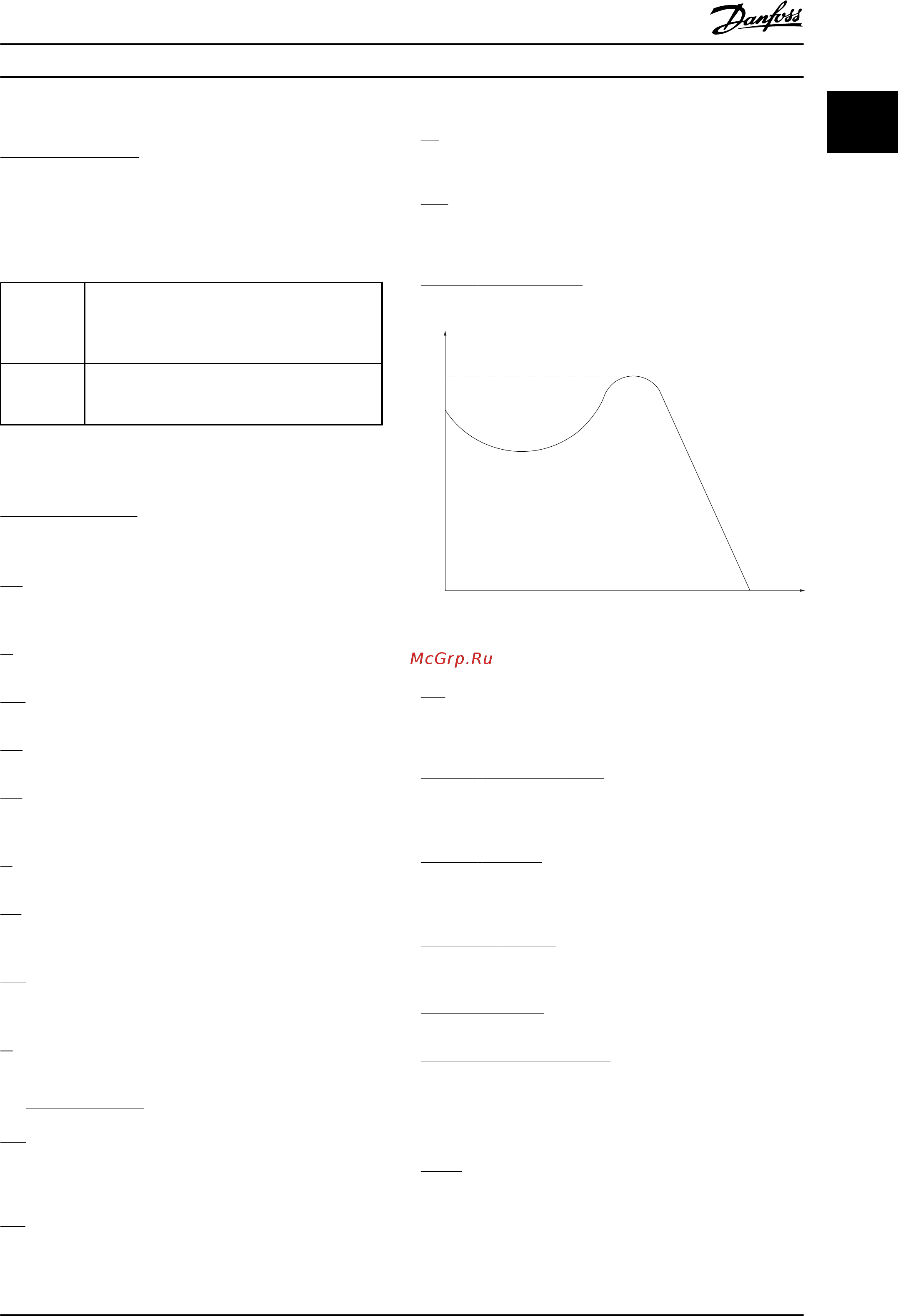

Момент опрокидывания
175ZA078.10
Pull-out
rpm
Torque
Рисунок 1.1
η
VLT
КПД преобразователя частоты определяется
отношением выходной мощности к входной.
Команда запрещения пуска
Команда
останова, которая относится к группе команд
управления 1, см. эту группу.
Команда останова
См.
команды управления.
Задания:
Аналоговое задание
Сигнал,
подаваемый на аналоговые входы 53 или 54,
может представлять собой напряжение или ток.
Двоичное задание
Сигнал,
подаваемый на порт последовательной связи.
Предустановленное задание
Предварительно
установленное задание, значение
которого может находиться в диапазоне от -100 до +100
% от диапазона задания. Предусмотрен выбор восьми
предустановленных заданий через цифровые входы.
Ref
MAX
Определяет зависимость между входным заданием при
100
% полной шкалы (обычно 10 В, 20 мА) и
результирующим заданием. Максимальное значение
задания устанавливается в 3-03 Maximum Reference.
Введение
Руководство по программированию привода VLT
®
HVAC Basic Drive
MG18B250 - VLT
®
является зарегистрированным товарным знаком Danfoss
7
