Примечание: Фантомное питание не подается ни на какое оборудование

линейного уровня или на гитары, подключенные кабелями с 6,4-мм

разъемами.

Чтобы записать сигнал от гитары или сигнал линейного уровня, просто вставьте

в один из универсальных входов кабель с 6,4-мм разъемом. При включении в

универсальный вход кабеля с 6,4-мм разъемом включается предусилитель

гитары/линейного входа, а регулятор уровня настраивается на работу в

диапазоне от 0 до +45 дБ. Предусилитель гитары/линейного входа может

поддерживать как сигналы гитары, так и сигналы линейного уровня. Входной

импеданс каждого предусилителя гитары/линейного входа составляет 102 кОм.

Весь входной диапазон составляет 18dBu, причем регулятор настройки

установлен в положение минимального усиления.

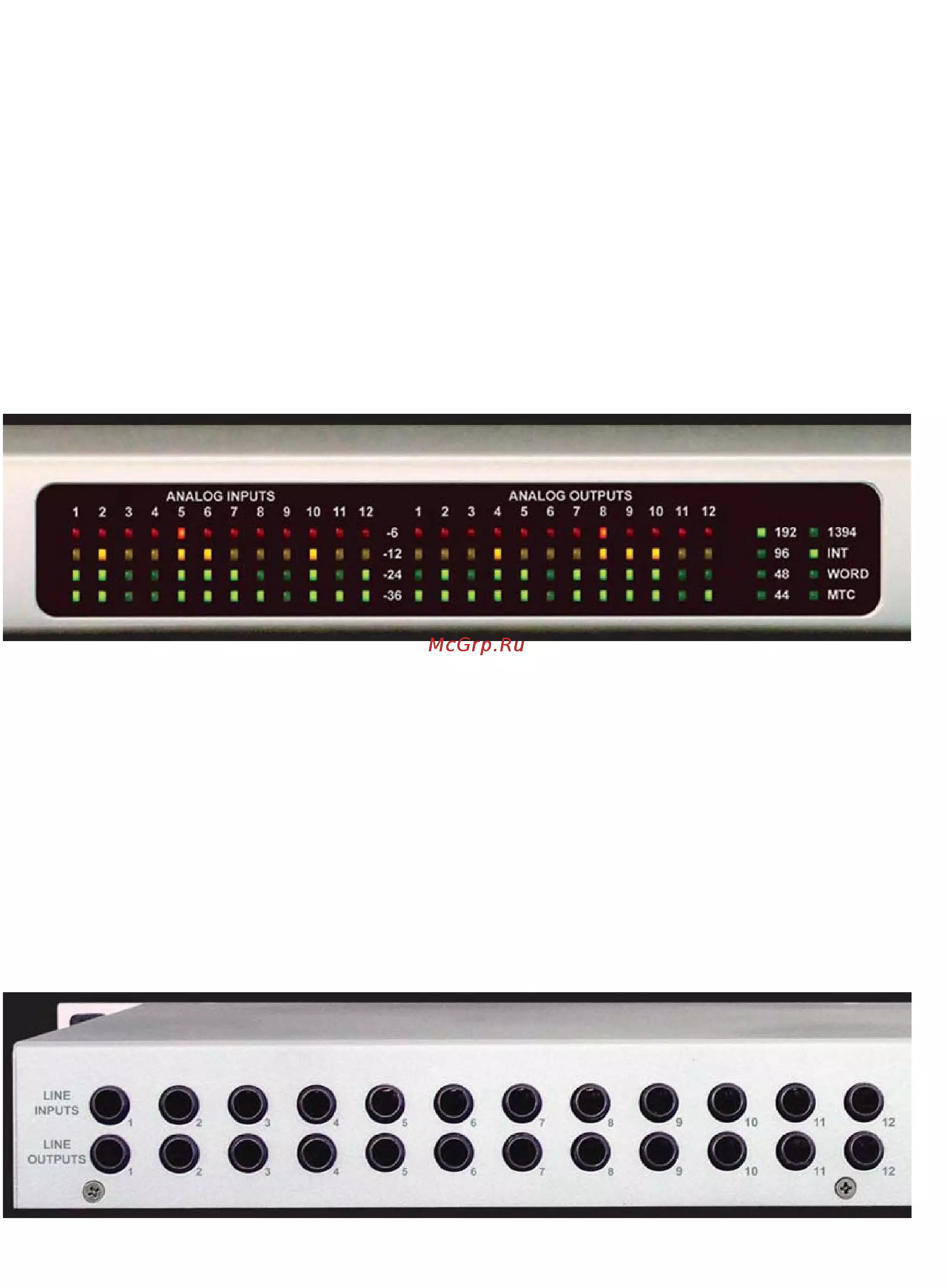

Если нужно отрегулировать уровень сигнала на универсальном входе, просто

поверните ручку настройки и следите за соответствующим индикатором уровня.

Красный светодиод вверху включается при превышении входным сигналом

уровня –6,5dBFS (отсечение на уровне 6,5dB). Желтый светодиод соответствует

сигналу, превышающему –12,5dBFS, а зеленый – сигналу, превышающему –

36,5dBFS.

Для достижения оптимального качества звука отрегулируйте входной сигнал

так, чтобы самый громкий записываемый сигнал включал желтый, но не

красный индикатор. Когда красный индикатор светится с повышенной

яркостью, — вы получаете отсечку! Всякий раз при превышении сигналом

уровня 0dBFS он будет «отсекаться», и в записи будет слышен удар или

щелчок. Это очень плохо, и отсечку надо избегать любой ценой! Здесь имеется

достаточный запас усиления, так что можно действовать достаточно

консервативно; нет никакой необходимости доводить входные уровни до самой
